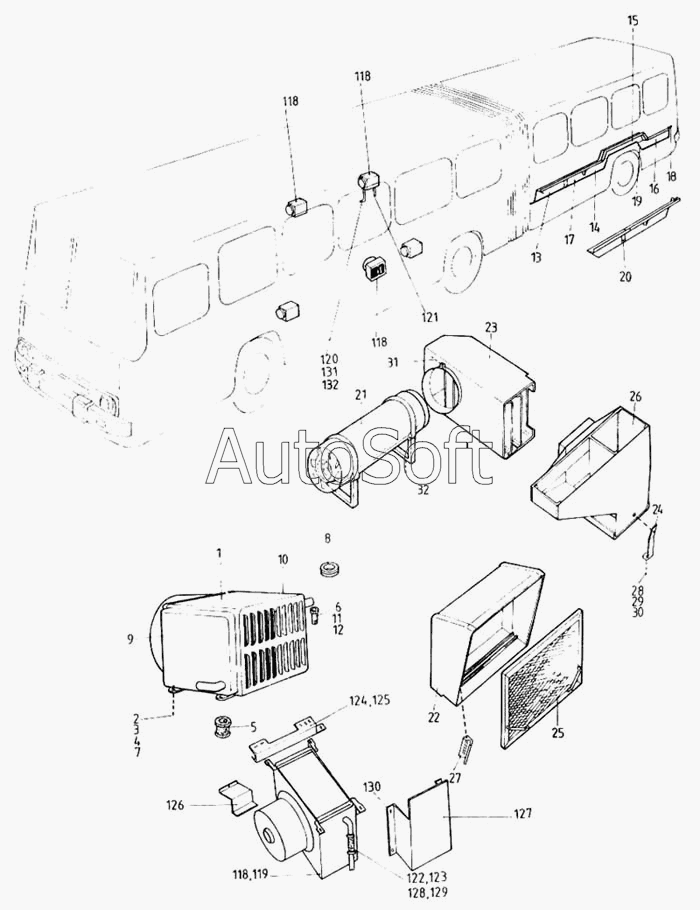

Каталог запасных частей к технике: Ikarus 260.50. Отопительное устройство и вентиляция
1
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
118
118
118
118
119
120
121
122
123
123
124
125
126
127
128
129
130
131
132
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | W***5 | Прибор отопления | |
| 1 | W***5 | Прибор отопления | |
| 1 | W***6 | Отопительное устройство | |
| 2 | М***8 | Болт М6х40В | |
| 3 | М***0 | Гайка шестигранная М6 | |
| 4 | М***4 | Шайба увеличенная М8 | |
| 5 | 2***1 | Переводное кольцо I | |
| 6 | М***8 | М8х25 | |
| 7 | М***5 | Шайба пружинная 6К-2 | |
| 8 | 2***2 | Переводное кольцо II | |
| 9 | 2***2 | Коробка, полная | |
| 10 | 2***1 | Хомут | |
| 11 | М***0 | Винт Lm3,9х16 АВ | |
| 12 | М***0 | Шайба М3 | |
| 13 | 2***1 | Отопительный канал I. | |
| 14 | 2***2 | Канал отопления II., полный | |
| 15 | 2***7 | Канал отопления III., полный | |
| 16 | 2***2 | Канал отопления | |
| 17 | 2***1 | Канал отопления II., полный | |
| 18 | К***2 | Покровный профиль | |
| 19 | К***6 | Угловая оболочка | |
| 20 | М***0 | Винт Lm3,9х19АВ | |
| 21 | 2***0 | Отопительной устройство типа ШИРОККО | |
| 22 | 2***0 | Впускная коробка, в частичном сборе | |
| 23 | 2***1 | Горн продува, поворотный нижний, полный | |
| 24 | 2***4 | Ушко II. | |
| 25 | 2***8 | Воздушный фильтр, полный | |
| 26 | 6***0 | Горн продува, поворотный, верхний, в частичном сборе | |
| 27 | 4***2 | Уплотнение | |
| 28 | М***3 | Болт М6х15 | |
| 29 | М***0 | Гайка шестигранная М6 | |
| 30 | М***5 | Шайба пружинная 6К-2 | |
| 31 | М***3 | Болт М6х15 | |
| 32 | М***0 | Винт Lm4,2х16 АВ | |
| 33 | 2***8 | Водонагревательное отопительное устройство типа "Широкко" | |
| 33 | 2***6 | Водонагревательное отопительное устройство типа "Широкко" | |
| 34 | 9***0 | Переводное резиновое кольцо | |
| 35 | 2***4 | Трубка "Широкко", полная | |
| 36 | 2***0 | Шаровой кран, в частичном сборе | |
| 37 | 4***1 | Шаровой кран | |
| 38 | М***6 | Уплотнителъное кольцо 33х39 | |
| 39 | S***0 | Стопорный хомут для рукава | |
| 40 | 2***5 | Водяной рукав 8х11х120Е | |
| 41 | К***7 | Спускной кран КМ 14х1,5 | |
| 42 | S***0 | Стопорный хомут для рукава | |
| 43 | S***4 | Хомут | |
| 44 | 9***В | Переводное резиновое кольцо | |
| 45 | М***8 | Болт М6х22 | |
| 46 | М***0 | Шайба М3 | |
| 47 | М***5 | Шайба пружинная 6К-2 | |
| 48 | М***8 | М8х25 | |
| 49 | М***5 | Гайка шестигранная М4 | |
| 50 | 9***G | Хомут с резиновым профилем, в сборе | |
| 51 | 2***1 | Резиновый оборот | |
| 52 | 2***А | Водяная труба | |
| 53 | 2***В | Водяная труба | |
| 54 | 2***4 | Кронштейн | |
| 55 | М***8 | Водяной рукав 35х4 | |
| 56 | 2***7 | Водяная труба, полная | |
| 57 | Т***6 | Труба "Бунди" диам.6 | |
| 58 | М***9 | Гайка 1-6 | |
| 59 | М***9 | Гайка 1-6 | |
| 60 | 9***К | Хомут с резиновым профилем в сборе | |
| 61 | М***0 | Винт Lm14,8х13АВ | |
| 62 | М***0 | Шайба М3 | |
| 63 | М***3 | Ниппель А6 | |
| 64 | М***А | Шайба М8 | |
| 65 | 2***1 | Ушко | |
| 66 | 2***2 | Ушко II. | |
| 67 | М***6 | Болт М5х8 | |
| 68 | С***3 | Вентилятор | |
| 69 | 2***5 | Уплотнительная резина | |
| 70 | 9***Е | Опорная резина | |
| 71 | М***А | Шайба увеличенная М8 | |
| 72 | 2***2 | Распорная прокладка | |
| 73 | 2***4 | Водозащитная опора, полная | |
| 74 | 2***0 | Отопительная коробка ветрового стекла, в частичной сборе | |
| 75 | 2***6 | Дверь I. | |
| 76 | 2***7 | Дверь II. | |
| 77 | 2***3 | Вал I. | |
| 78 | 2***5 | Вал II. | |
| 79 | 2***1 | Резиновый подшипник | |
| 80 | 2***В | Кривошип полный | |
| 81 | М***0 | Гайка шестигранная М6 | |
| 82 | М***0 | Шайба М3 | |
| 83 | 2***1 | Оттяжной рычаг, полный | |
| 84 | 2***2 | Пружина жалюзи | |
| 85 | 1***2 | Резиновый упор | |
| 86 | М***8 | Шаровая втулка А10 | |
| 87 | 2***6 | Стопорная пластина | |
| 88 | М***А | Шайба М8 | |
| 89 | М***1 | Гайка шестигранная М10 | |
| 90 | 2***А | Штанга привода | |
| 91 | 2***Б | Штанга привода | |
| 92 | 2***1 | Рычаг I., полный | |
| 93 | 2***2 | Рычаг II., полный | |
| 94 | 2***3 | Фрикционная прокладка | |
| 95 | 2***4 | Прокладка | |
| 96 | 2***5 | Покровная пластина | |
| 97 | М***6 | Болт М5х10 | |
| 98 | 2***0 | Воздухоотделитвль, в частичном сборе | |
| 99 | 4***0 | Радиатор | |
| 100 | 2***7 | Уплотнительная резиновая пластина I. | |
| 101 | 2***В | Уплотнительная резиновая пластина II. | |
| 102 | А***4 | Зажимной хомут трубы | |
| 103 | А***7 | Зажимный хомут | |
| 104 | М***8 | Гайка шестигранная М12 | |
| 105 | О***5 | Резиновый рукав 8хl6 | |
| 106 | О***5 | Резиновый рукав 8хl6 | |
| 107 | 2***5 | Стопорный винт, полный | |
| 108 | 2***8 | Кронштейн опоры, полный | |
| 109 | F***3 | Потолочный вентиляционный люк | |
| 110 | М***6 | Болт М6х20 | |
| 111 | М***6 | Болт М6х20 | |
| 112 | 9***А | Коническая прокладка | |
| 113 | М***8 | М8х25 | |
| 114 | М***0 | Винт Lm3,9х19АВ | |
| 115 | М***0 | Гайка шестигранная М6 | |
| 116 | 2***А | Винт | |
| 117 | М***3 | Болт М6х15 | |
| 118 | W***6 | Отопительное устройство в сборе | |
| 119 | 4***3 | Отопительное устройство | |
| 120 | 2***1 | Водная труба | |
| 121 | 2***2 | Водная труба | |
| 122 | 2***3 | Водная труба | |
| 123 | 2***3 | Водная труба | |
| 123 | 2***6 | Водная труба | |
| 124 | 9***0 | Консоль | |
| 125 | 9***Т | Консоль | |
| 126 | 4***3 | Покровная пластина | |
| 127 | 4***4 | Покровная пластина | |
| 128 | М***8 | Водяной рукав 35х4 | |
| 129 | S***2 | Зажимной хомут рукава | |
| 130 | М***С | Винт Lm3,5х13 АВ | |
| 131 | 2***1 | Хомут | |
| 132 | 2***1 | Водная труба |
