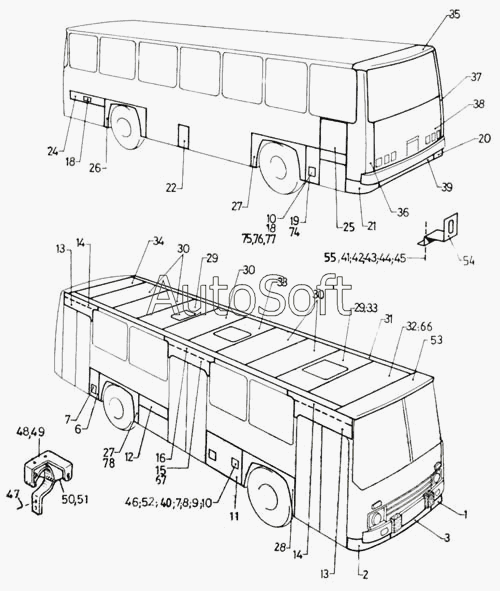

Каталог запасных частей к технике: Ikarus 260.50. Наружные облицовочные панели
50
55
54
53
52
51
49
48
47
46
45
44
43
42
41
78
77
76
75
74
40
67
66
11
20
19
18
18
16
15
14
14
13
13
12
21
10
10
9
8
7
7
6
3
2
30
30
30
39
38
37
36
35
34
33
33
32
31
1
29
29
28
27
27
26
25
24
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Облицовочный лист передней стенки, нижний, левый, полный | |
| 2 | 2***2 | Облицовочный паст передней стенки, нижний, правый, полный | |
| 3 | 2***1 | Облицовочный лист | |
| 4 | 2***В | Боковой лист, полный | |
| 5 | 2***А | Монтаж двери | |
| 6 | 2***В | Боковой лист правый, нижний | |
| 7 | 9***0 | Дверь | |
| 8 | М***3 | Болт М6х15 | |
| 9 | М***5 | Шайба пружинная 6К-2 | |
| 10 | М***0 | Гайка шестигранная М6 | |
| 11 | 2***А | Боковой лист правый, нижний | |
| 12 | 2***D | Боковой лист | |
| 13 | 2***2 | Наружный лист над дверью | |
| 14 | 2***С | Внутренний лист над дверью | |
| 15 | 2***1 | Наружный лист над дверью | |
| 16 | 2***3 | Внутренний лист над дверью | |
| 17 | 2***0 | Боковой лист | |
| 18 | 9***Т | Дверь в сборе | |
| 19 | 2***0 | Боковой лист, левый, нижний | |
| 20 | 2***А | Угловой лист, полный | |
| 21 | 2***Г | Угловой лист, полный | |
| 22 | 2***9 | Боковой лист, левый | |
| 23 | 2***4 | Боковой лист, левый, полный | |
| 24 | 2***5 | Боковой лист, левый | |
| 25 | 2***В | Боковой лист, левый, нижний | |
| 26 | 2***В | Наружный грязезащитный лист | |
| 27 | 2***0 | Грязезащитный лист, в частичной сборе | |
| 28 | 2***А | Наружный грязезащитный лист | |
| 29 | 2***1 | Панель крыши | |
| 30 | 2***А | Панель крыши | |
| 31 | 9***D | Продольный угловой профиль крыши | |
| 32 | 2***1 | Панель крыши | |
| 33 | 2***2 | Панель нрыши | |
| 34 | 2***D | Панель крыши, полный | |
| 35 | 2***1 | Панель крыши задней стенки | |
| 36 | 2***1 | Боковой лист задней стенки, левый полный | |
| 37 | 2***2 | Боковой лист задней стенки, правый, полный | |
| 38 | 2***5 | Средний лист задней стенки, полный | |
| 39 | 2***1 | Облицовочная панель задней стенки, полная | |
| 40 | 1***2 | Резиновый упор | |
| 41 | М***1 | Резиновая подкладка М6 | |
| 42 | М***3 | Болт М6х15 | |
| 43 | М***0 | Шайба пружинная М8 | |
| 44 | М***0 | Шайба М8 | |
| 45 | М***0 | Гайка шестигранная М6 | |
| 46 | 9***0 | Дверь, в частичном сборе | |
| 47 | М***8 | Болт М6х12 | |
| 48 | 9***0 | Шарнирная петля, в частичной сборе | |
| 49 | 9***Т | Шарнирная петля, в частичном сборе | |
| 50 | 2***2 | Пружина | |
| 51 | 2***Т | Пружина | |
| 52 | 9***0 | Дверь топливного баке, в частичном сборе | |
| 53 | 2***1 | Панель крыши | |
| 54 | 2***2 | Консоль | |
| 55 | 2***8 | Наружный лист над дверью | |
| 56 | 2***9 | Наружный лист над дверью | |
| 57 | 2***В | Боковой лист | |
| 58 | 2***А | Монтаж двери | |
| 59 | 2***А | Боковой лист, полный | |
| 60 | 2***А | Боковой лист правый, нижний | |
| 61 | 2***С | Боковой лист, полный | |
| 62 | 2***С | Боковой лист правый, нижний | |
| 63 | 2***С | Дверь | |
| 64 | 2***С | Боковой лист | |
| 65 | М***8 | М8х25 | |
| 66 | 2***С | Панель крыши, полный | |
| 67 | 2***Е | Боковой лист, полный | |
| 68 | 9***г | Дверь | |
| 69 | 9***0 | Дверь | |
| 70 | 2***Т | Дверьправая, полная | |
| 71 | 2***Т | Верхняя шарнирная петля, левая, полная | |
| 72 | 2***3 | Боковой лист правый, нижний | |
| 73 | 2***А | Боковой листправый, нижний | |
| 74 | 2***1 | Боковой лист, левый нижний | |
| 75 | 2***В | Дверь, в сборе | |
| 76 | 2***6 | Верхняя шарнирная петля, левая, полная | |
| 77 | 2***3 | Консоль | |
| 78 | 2***0 | Наружный грязезащитный лист |
