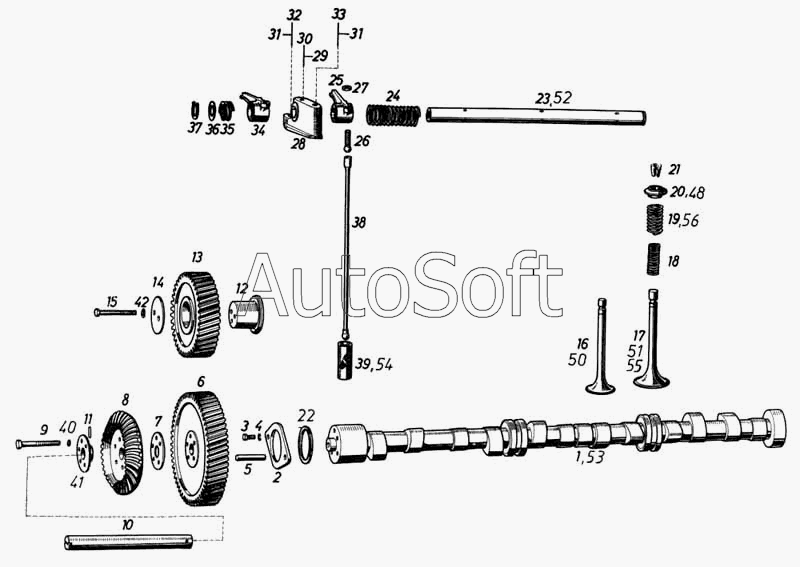

Каталог запасных частей к технике: Ikarus 260.50. Распределительный механизм двигателя
1
2
3
4
4
5
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
22
23
24
25
26
27
28
29
30
30
31
31
32
33
34
35
36
37
38
39
40
41
42
48
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***8 | Вал распределительный | |
| 2 | 1***8 | Фланец | |
| 3 | М***2 | Болт М6х15 | |
| 4 | М***0 | Шайба пружинная М14 | |
| 4 | М***5 | Шайба пружинная 6К-2 | |
| 5 | М***6 | Штифт цилиндрический | |
| 5 | М***9 | Штифт цилиндрический 6m 6х20 | |
| 6 | 1***0 | Шестерня распределительного вала | |
| 7 | 3***5 | Набор установочных шайб | |
| 7 | 3***6 | Набор установочных шайб | |
| 8 | 3***2 | Комплект конических шестерен | |
| 9 | М***9 | Болт М14х32 | |
| 10 | 1***0 | Вал ведущий | |
| 11 | D***1 | 8х16 | |
| 12 | 1***8 | Ось промежуточной шестерни | |
| 13 | 1***4 | Шестерня промежуточная | |
| 14 | 1***6 | Шайба вала концевая | |
| 15 | М***9 | Болт М10х70 | |
| 16 | 1***3 | Клапан выпускной | |
| 17 | 1***5 | Клапан впускной | |
| 18 | 5***2 | Пружина клапана внутреняя | |
| 19 | 5***1 | Пружина клапана наружная | |
| 20 | 1***7 | Тарелка пружины клапана | |
| 20 | 5***8 | Тарелка пружины клапана | |
| 21 | 1***7 | Сухарь клапана | |
| 21 | 5***7 | Сухарь клапана | |
| 22 | 1***0 | Шайба | |
| 23 | 1***1 | Ось коромысла клапана | |
| 24 | 1***8 | Пружина | |
| 25 | 1***8 | Коромысло выпускного клапана | |
| 26 | 3***1 | Болт нажимной | |
| 27 | 3***5 | Гайка низкая с мелкой резьбой | |
| 28 | 1***7 | Стойка валика коромысел | |
| 29 | М***0 | Шайба пружинная М14 | |
| 30 | М***2 | Болт М8х18 | |
| 30 | М***5 | Шайба пружинная 6К-2 | |
| 31 | М***0 | Шайба пружинная М14 | |
| 32 | М***9 | Болт М14х32 | |
| 32 | М***5 | Шайба пружинная 6К-2 | |
| 33 | М***9 | Болт М14х32 | |
| 34 | 1***5 | Коромысло впускного клапана | |
| 35 | 1***9 | Пружина | |
| 36 | 1***0 | Шайба | |
| 37 | М***2 | Кольцо стопорное наружное 24 | |
| 38 | 1***7 | Штанга толкателя клапана в сборе | |
| 39 | 1***7 | Толкатель клапана | |
| 40 | D***7 | Упругая шайба В6 | |
| 41 | 1***6 | Шайба поводковая | |
| 42 | D***7 | Упругая шайба В6 | |
| 43 | Ш***я | Шайба установочная | |
| 44 | Ш***я | Шайба установочная | |
| 45 | Ш***я | Шайба установочная | |
| 46 | 1***2 | Пробка | |
| 47 | 3***2 | Втулка | |
| 48 | 1***7 | Тарелка пружины клапана | |
| 49 | 3***4 | Шайба поводковая | |
| 50 | 1***3 | Клапан выпускной | |
| 51 | 1***2 | Клапан впускной | |
| 52 | 1***3 | Ось коромысла клапана | |
| 53 | 3***2 | Вал распределительный | |
| 54 | 5***7 | Толкатель клапана | |
| 55 | 1***4 | Клапан впускной | |
| 56 | 5***6 | Пружина клапана наружная | |
| 57 | 3***4 | Штанга толкателя клапана в сборе |
