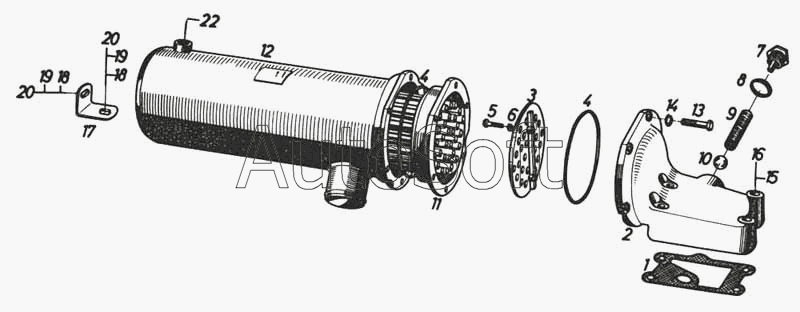

Каталог запасных частей к технике: Ikarus 260.50. Масляный радиатор
13
22
20
20
19
19
19
18
18
17
17
16
15
14
1
13
12
11
10
9
8
7
6
5
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***5 | Прокладка | |
| 2 | К***0 | Крышка в сборе | |
| 3 | К***1 | Днище трубы | |
| 4 | К***3 | Кольцо круглого сечения | |
| 5 | К***3 | Болт с шестигранной головкой М6х25 | |
| 5 | М***8 | Болт М6х40В | |
| 6 | D***d | Шайба пружинная В6 | |
| 7 | К***0 | Пробка | |
| 8 | М***1 | Кольцо резиновое уплотнительное А22х27 | |
| 9 | К***3 | Пружина нажимная | |
| 10 | М***0 | Шарик диаметр 18 III. | |
| 11 | К***0 | Вставка трубы | |
| 12 | К***0 | Корпус в сборе | |
| 13 | М***8 | Болт М8х30 | |
| 13 | М***3 | Болт М8х30 | |
| 14 | D***7 | Шайба пружинная В8 | |
| 15 | К***0 | Шайба М8 | |
| 16 | М***9 | Болт М14х32 | |
| 17 | 1***4 | Угольник опорный | |
| 17 | М***0 | Шайба М3 | |
| 18 | М***2 | Шайба М8 | |
| 19 | М***0 | Шайба пружинная М14 | |
| 19 | М***5 | Шайба пружинная М8 | |
| 20 | М***9 | Болт М14х32 | |
| 21 | 3***1 | Радиатор масляный в сборе | |
| 22 | К***5 | Кольцо уплотнителъное | |
| 23 | К***2 | Пластинка | |
| 24 | М***8 | Болт М6х40В | |
| 25 | К***0 | Крышка в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
