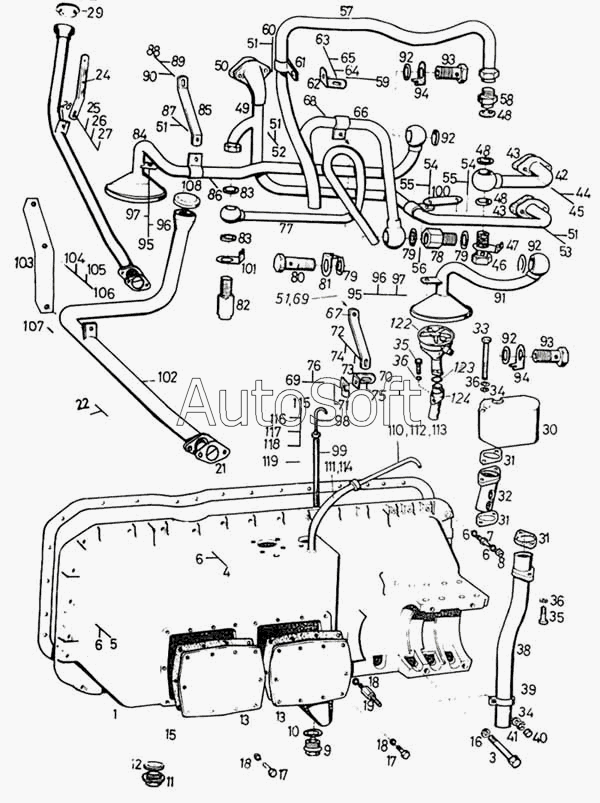

Каталог запасных частей к технике: Ikarus 260.50. Масляный картер, масляные трубки
1
1
1
3
4
4
5
6
6
6
6
6
7
8
9
9
9
10
11
12
13
13
15
16
17
17
18
18
18
19
19
19
21
22
24
25
25
26
26
27
29
30
31
31
31
32
33
34
34
35
35
35
36
36
36
36
38
39
40
40
41
42
43
43
44
44
45
46
46
47
48
48
48
49
50
51
51
51
51
51
52
53
54
54
55
55
56
57
58
59
60
61
62
63
63
64
65
65
66
67
68
69
69
70
71
72
73
73
74
74
75
76
76
77
78
79
79
79
80
80
81
82
83
83
84
85
86
87
88
89
89
90
90
91
92
92
92
92
93
93
93
94
94
95
95
95
95
97
97
97
98
99
100
101
102
103
104
105
106
107
108
108
110
111
112
113
114
115
116
117
118
119
122
123
124
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Картер масляный | |
| 1 | 3***1 | Картер масляный | |
| 1 | 3***6 | Картер масляный | |
| 2 | 3***4 | Прокладка | |
| 2 | М***9 | Винт М8х120 | |
| 3 | М***9 | Болт М8х120 | |
| 4 | 3***4 | Болт М8х35 | |
| 4 | М***9 | Болт М14х32 | |
| 5 | М***2 | Болт с шестигранной головкой М8х40 | |
| 6 | М***0 | Шайба пружинная М14 | |
| 6 | М***5 | Шайба пружинная 6К-2 | |
| 7 | 3***9 | Болт с шестигранной головкой | |
| 8 | М***8 | Гайка шестигранная М8 | |
| 9 | 3***0 | Пробка | |
| 9 | 3***2 | Пробка с магнитной вставкой | |
| 9 | 3***1 | Пробка с магнитной вставкой | |
| 10 | М***u | Кольцо резиновое уплотнительное А8х11,5 | |
| 11 | 1***7 | Пробка | |
| 12 | М***u | Кольцо резиновое уплотнительное А8х11,5 | |
| 13 | 1***7 | Крышка | |
| 13 | 1***2 | Крышка | |
| 14 | М***9 | Болт М14х32 | |
| 15 | 1***9 | Прокладка | |
| 16 | М***u | Кольцо резиновое уплотнительное А8х11,5 | |
| 17 | М***9 | Болт М14х32 | |
| 18 | М***0 | Шайба пружинная М14 | |
| 18 | М***0 | Шайба пружинная М6 | |
| 19 | 1***8 | Болт распорный | |
| 19 | 1***8 | Болт распорный | |
| 19 | 1***8 | Болт распорный | |
| 20 | 1***3 | Штуцер для заливки масла | |
| 21 | 3***1 | Прокладка | |
| 22 | М***2 | Болт М10х30 | |
| 23 | М***0 | Шайба пружинная М14 | |
| 23 | М***0 | Шайба пружинная М6 | |
| 24 | 1***5 | Угольник опорный | |
| 25 | М***2 | Шайба М10 | |
| 25 | М***6 | Шайба М 10А | |
| 26 | М***0 | Шайба пружинная М14 | |
| 26 | М***5 | Шайба пружинная 6К-2 | |
| 27 | М***9 | Болт М14х32 | |
| 28 | М***8 | Гайка шестигранная М10 | |
| 29 | 3***2 | Стержень указателя уровня масла | |
| 30 | 1***1 | Корпус вентиляционной трубки | |
| 31 | 1***9 | Прокладка | |
| 32 | 1***2 | Штуцер вентиляционной трубки | |
| 33 | М***9 | Болт М14х32 | |
| 34 | М***1 | Шайба М14 | |
| 35 | М***9 | Болт М14х32 | |
| 35 | М***9 | Болт М14х32 | |
| 35 | М***0 | Шайба М3 | |
| 36 | М***0 | Шайба пружинная М14 | |
| 36 | М***5 | Шайба пружинная 6К-2 | |
| 38 | 1***7 | Трубка вентиляционная | |
| 39 | 1***5 | Хомут стяжной | |
| 40 | М***8 | Гайка шестигранная М8 | |
| 40 | М***5 | Шайба пружинная 6К-2 | |
| 41 | М***1 | Шайба М14 | |
| 41 | М***0 | Шайба пружинная М14 | |
| 42 | 1***2 | Трубка нагнетательная | |
| 43 | 3***1 | Прокладка | |
| 44 | М***2 | Шайба пружинная М6 | |
| 44 | М***5 | Шайба пружинная 6К-2 | |
| 45 | М***9 | Болт М14х32 | |
| 46 | 3***4 | Винт полый 20 А | |
| 46 | М***5 | Винт полый 20 А | |
| 47 | 1***7 | Пластинка стопорная | |
| 48 | М***u | Кольцо резиновое уплотнительное А8х11,5 | |
| 49 | 1***9 | Трубка нагнетательная | |
| 50 | 3***6 | Прокладка | |
| 51 | М***2 | Шайба пружинная М6 | |
| 51 | М***5 | Шайба пружинная 6К-2 | |
| 52 | М***9 | Болт М14х32 | |
| 53 | М***9 | Болт М6х20 | |
| 54 | М***2 | Болт М8х15 | |
| 55 | М***0 | Шайба пружинная М14 | |
| 55 | М***5 | Шайба пружинная 6К-2 | |
| 56 | М***8 | Гайка шестигранная М6 | |
| 57 | 1***3 | Трубка всасывающая | |
| 58 | 1***8 | Ниппель двойной | |
| 59 | М***9 | Болт М14х32 | |
| 60 | М***8 | Гайка шестигранная М6 | |
| 61 | 1***0 | Хомут стяжной | |
| 62 | 1***8 | Кронштейн | |
| 63 | М***9 | Болт М14х32 | |
| 63 | М***0 | Шайба М3 | |
| 64 | М***1 | Шайба М14 | |
| 65 | М***2 | Шайба пружинная М8 | |
| 65 | М***5 | Шайба пружинная 6К-2 | |
| 66 | 1***7 | Трубка нагнетательная | |
| 67 | 1***1 | Кронштейн | |
| 68 | М***9 | Болт М6х20 | |
| 69 | М***8 | Гайка шестигранная М6 | |
| 70 | 1***9 | Угольник опорный | |
| 71 | 1***8 | Хомут стяжной | |
| 72 | М***9 | Болт М14х32 | |
| 73 | М***2 | Шайба М8 | |
| 73 | М***0 | Шайба М3 | |
| 74 | М***0 | Шайба пружинная М14 | |
| 74 | М***5 | Шайба пружинная 6К-2 | |
| 75 | М***2 | Болт М6х15 | |
| 76 | М***0 | Шайба пружинная М14 | |
| 76 | М***5 | Шайба М6 | |
| 77 | 1***0 | Трубка нагнетательная | |
| 78 | 1***3 | Распорка | |
| 79 | М***u | Кольцо резиновое уплотнительное А8х11,5 | |
| 80 | 3***4 | Винт полый 20 А | |
| 80 | М***5 | Винт полый 20 А | |
| 81 | 1***7 | Пластинка стопорная | |
| 82 | 1***1 | Клапан регулирования давления масла | |
| 83 | М***u | Кольцо резиновое уплотнительное А8х11,5 | |
| 84 | 3***7 | Трубка всасывающая в сборе | |
| 85 | 1***0 | Кронштейн | |
| 86 | М***9 | Болт М14х32 | |
| 87 | М***8 | Гайка шестигранная М6 | |
| 88 | М***2 | Болт М8х18 | |
| 89 | М***0 | Шайба пружинная М14 | |
| 89 | М***5 | Шайба пружинная 6К-2 | |
| 90 | М***1 | Шайба М14 | |
| 90 | М***0 | М8 | |
| 91 | 3***8 | Трубка всасыващая в сборе | |
| 92 | М***u | Кольцо резиновое уплотнительное А8х11,5 | |
| 93 | 3***4 | Винт полый 20 А | |
| 93 | М***5 | Винт полый 20 А | |
| 94 | 1***7 | Пластинка стопорная | |
| 95 | М***0 | Шайба пружинная М14 | |
| 95 | М***2 | Болт М6х15 | |
| 95 | М***5 | Шайба пружинная 6К-2 | |
| 97 | М***1 | Шайба М14 | |
| 97 | М***0 | Шайба М3 | |
| 98 | 1***3 | Стержень указателя уровня масла | |
| 99 | 1***8 | Трубка направляющая | |
| 100 | 3***1 | Кронштейн | |
| 101 | 1***9 | Пластинка стопорная | |
| 102 | 3***9 | Штуцер для заливки масла | |
| 103 | 3***4 | Угольник опорный | |
| 104 | М***1 | Шайба М14 | |
| 105 | М***0 | Шайба пружинная М14 | |
| 106 | М***9 | Болт М14х32 | |
| 107 | М***8 | Гайка шестигранная М8 | |
| 108 | 3***7 | Крышка | |
| 108 | 3***7 | Крышка | |
| 109 | 3***5 | Хомут стяжной | |
| 110 | 3***1 | Стержень указателя уровня масла | |
| 111 | 3***4 | Трубка направляющая | |
| 112 | 3***2 | Стержень указателя уровня масла | |
| 113 | 3***5 | Стержень указателя уровня масла | |
| 114 | 1***7 | Чехол пылезащитный | |
| 115 | 1***3 | Шланг резиновый | |
| 116 | 3***4 | Гайка накидная | |
| 117 | 3***0 | Кольцо прижимное | |
| 118 | 3***4 | Штуцер резьбовой | |
| 119 | М***u | Кольцо резиновое уплотнительное А14х18 | |
| 120 | 3***6 | Картер масляный | |
| 120 | 3***5 | Картер масляный | |
| 120 | 3***6 | Картер масляный | |
| 121 | 3***1 | Картер масляный | |
| 121 | 3***6 | Картер масляный | |
| 122 | 3***2 | Корпус вентиляционной трубки | |
| 123 | 3***4 | Кольцо "О" образное | |
| 124 | 3***3 | Штуцер вентиляционной трубки | |
| 125 | 3***1 | Пробка с магнитной вставкой |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
