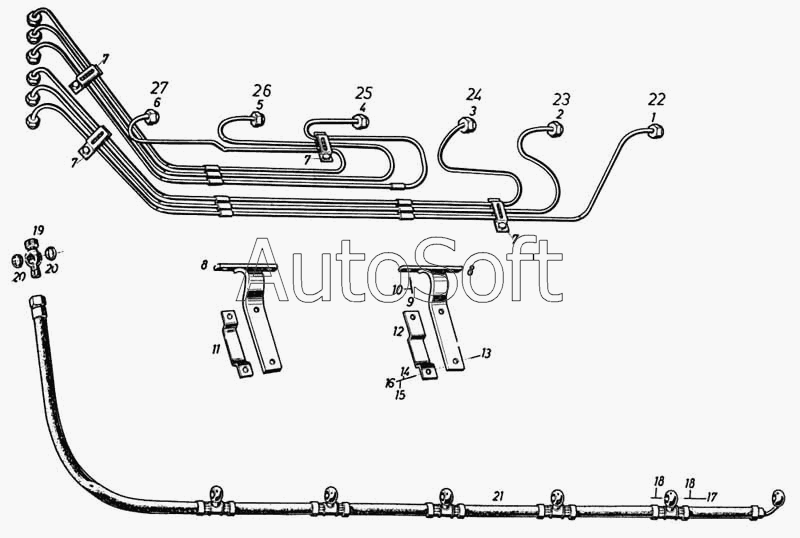

Каталог запасных частей к технике: Ikarus 260.50. Топливопроводы
20
20
14
15
15
16
17
17
17
18
18
19
13
21
22
23
24
25
26
27
6
1
2
2
3
3
4
4
5
5
1
6
7
7
7
7
8
8
9
10
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Трубка нагнетательная к цилиндру № 1 | |
| 1 | 3***0 | Трубка нагнетательная к цилиндру № 1 | |
| 2 | 1***2 | Трубка нагнетательная к цилиндру № 2 | |
| 2 | 3***9 | Трубка нагнетательная к цилиндру № 2 | |
| 3 | 1***3 | Трубка нагнетательная к цилиндру № 3 | |
| 3 | 3***0 | Трубка нагнетательная к цилиндру № 3 | |
| 4 | 1***4 | Трубка нагнетательная к цилиндру № 4 | |
| 4 | 3***2 | Трубка нагнетательная к цилиндру № 4 | |
| 5 | 1***5 | Трубка нагнетательная к цилиндру № 5 | |
| 5 | 3***3 | Трубка нагнетательная к цилиндру № 5 | |
| 6 | 1***6 | Трубка нагнетательная к цилиндру № 6 | |
| 6 | 3***4 | Трубка нагнетательная к цилиндру № 6 | |
| 7 | 1***6 | Хомут стяжной | |
| 8 | 1***1 | Кронштейн | |
| 9 | М***9 | Болт М14х32 | |
| 10 | М***0 | Шайба пружинная М14 | |
| 10 | М***5 | Шайба пружинная 8 К2 | |
| 11 | 1***4 | Хомут стяжной | |
| 12 | 1***5 | Хомут стяжной | |
| 13 | М***9 | Болт М14х32 | |
| 13 | М***0 | Шайба М3 | |
| 14 | М***1 | Шайба М6 | |
| 15 | М***5 | Шайба пружинная 6К-2 | |
| 15 | М***0 | Шайба пружинная М6 К2 | |
| 16 | М***8 | Гайка шестигранная М8 | |
| 17 | 3***5 | Винт полый | |
| 17 | 3***8 | Винт полый | |
| 17 | 3***0 | Винт полый | |
| 18 | М***u | Кольцо резиновое уплотнительное А8х11,5 | |
| 19 | 1***6 | Угольник поворотный двойной | |
| 20 | М***u | Кольцо резиновое уплотнительное А8х11,5 | |
| 21 | 3***1 | Пробка просачившегося топлива | |
| 22 | 3***8 | Трубка нагнетательная к цилиндру № 1 | |
| 23 | 3***9 | Трубка нагнетательная к цулиндру № 2 | |
| 24 | 3***0 | Трубка нагнетательная к цилиндру № 3 | |
| 25 | 3***2 | Трубка нагнетательная к цилиндру № 4 | |
| 26 | 3***3 | Трубка нагнетательная к цилиндру № 5 | |
| 27 | 3***4 | Трубка нагнетательная к цилиндру № 6 | |
| 28 | 3***7 | Трубка нагнетательная к цилиндру | |
| 29 | 3***1 | Трубка нагнетательная к цилиндру |
