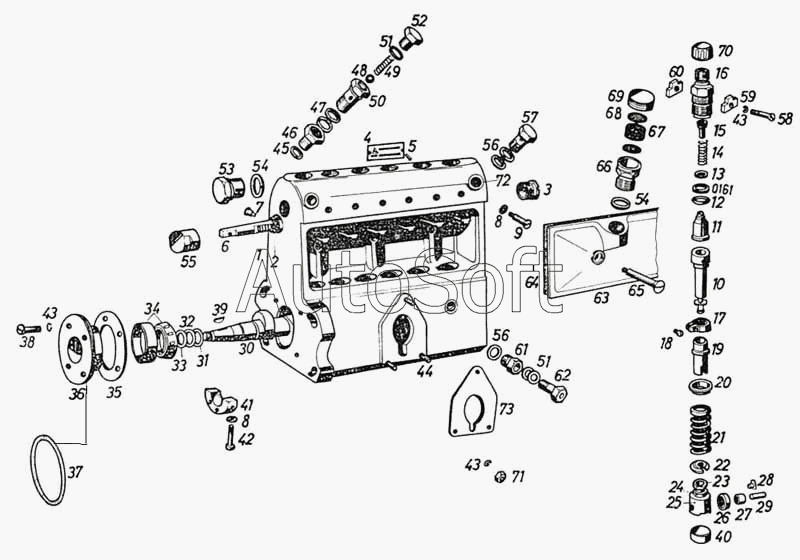

Каталог запасных частей к технике: Ikarus 260.50. Топливный насос
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
43
43
44
45
46
47
48
49
50
51
51
52
53
54
54
55
58
56
56
57
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Корпус топливного насоса | |
| 2 | 3***1 | Направляющая | |
| 3 | 3***1 | Направляющая | |
| 4 | 3***1 | Фирменная табличка с указанием типа | |
| 5 | 3***2 | Штифт надрезанный | |
| 6 | 3***4 | Штанга регулятора | |
| 7 | 3***6 | Болт | |
| 8 | 0***1 | Шайба уплотнительная | |
| 8 | 0***1 | Шайба уплотнительная | |
| 9 | 3***1 | Болт | |
| 10 | 3***0 | Секция насосная | |
| 11 | 3***0 | Клапан нагнетательнкй с держателем | |
| 12 | 0***0 | Кольцо уплотнительное | |
| 13 | 3***4 | Шайба тарельчатая | |
| 14 | 0***2 | Пружина спиральная | |
| 15 | 3***3 | Палец пружины клапана | |
| 16 | 3***3 | Кроншгейн нагнетательного клапана | |
| 17 | 3***2 | Зубчатый венец | |
| 18 | 3***3 | Болт крепления | |
| 19 | 3***1 | Гильза управляющая | |
| 19 | 3***1 | Гильза управляющая | |
| 20 | 3***7 | Шайба тарельчатая верхняя | |
| 21 | 0***0 | Пружина поршня | |
| 22 | 3***8 | Шайба тарельчатая | |
| 23 | 3***2 | Болт регулировочный | |
| 23 | 3***2 | Болт регулировочный | |
| 24 | 0***0 | Гайка стопорная | |
| 25 | 3***1 | Корпус роликового толкателя | |
| 26 | 3***3 | Ролик наружный | |
| 27 | 3***4 | Ролик внутренний | |
| 28 | 3***1 | Направляющая | |
| 29 | 3***5 | Палец | |
| 30 | 3***2 | Валик кулачковый | |
| 31 | 3***8 | Шайба компенсационная | |
| 32 | 3***9 | Шайба компенсационная | |
| 33 | 3***0 | Шайба компенсационная | |
| 34 | 0***2 | Роликоподшипник конический | |
| 35 | 3***5 | Шайба уплотнительная | |
| 36 | 3***6 | Крышка подшипника | |
| 37 | 0***5 | Шайба уплотнительная резиновая | |
| 38 | 0***8 | Болт | |
| 39 | 0***5 | Шпонка сегментная | |
| 40 | 3***9 | Пробка | |
| 41 | 3***7 | Подшипник скольжения | |
| 42 | 0***5 | Болт | |
| 43 | 0***2 | Шайба пружинная | |
| 44 | 3***6 | Щпилька | |
| 45 | 0***7 | Шайба уплотнительная | |
| 46 | 3***2 | Шайба специальная | |
| 47 | 0***5 | Шайба уплотнителъная | |
| 48 | 0***8 | Шарик стальной | |
| 49 | 0***3 | Пружина сливного клапана | |
| 50 | 3***3 | Корпус сливного клапана | |
| 51 | 0***4 | Шайба уплотнительная | |
| 52 | 3***4 | Болт | |
| 53 | 3***2 | Пробка | |
| 54 | 0***8 | Шайба уплотнительная | |
| 55 | 3***0 | Гильза упора регулятора | |
| 56 | 0***6 | Шайба уплотнительная | |
| 57 | 3***8 | Винт полый шестигранный | |
| 58 | 0***6 | Болт | |
| 59 | 3***6 | Кольцо стопорное | |
| 60 | 3***5 | Кольцо стопорное | |
| 61 | 3***8 | Штуцер редукционного клапана | |
| 62 | 3***9 | Полый винт с шестигранной головкой | |
| 63 | 3***1 | Крышка | |
| 64 | 3***3 | Прокладка крышки | |
| 65 | 3***2 | Болт крепления крышки | |
| 66 | 6***1 | Корпус воздушного фильтра | |
| 67 | 6***2 | Сетка воздушного фильтра | |
| 68 | 6***3 | Сетка | |
| 69 | 6***4 | Колпак воздушного фильтра | |
| 70 | 3***2 | Колпак защитный | |
| 71 | 0***2 | Гайка стопорная | |
| 72 | 3***3 | Вставка резьбовая | |
| 73 | 3***2 | Прокладка | |
| 74 | 0***4 | Шайба подкладочная | |
| 75 | 3***0 | Гильза управляющая с зубчатым венцом | |
| 76 | 3***0 | Толкатель с роликом полный | |
| 77 | 3***0 | Клапан сливной | |
| 78 | 6***0 | Фильтр воздушный, полный | |
| 79 | 1***0 | Корпус насоса, в частичном сборе | |
| 80 | 1***1 | Фирменная табличка | |
| 81 | 0***7 | Уплотнительная шайба | |
| 82 | 3***3 | Пробка с резьбой | |
| 83 | 1***4 | Распорное кольцо | |
| 84 | 1***1 | Болт | |
| 85 | 1***0 | Крышка контрольного окна, в оборе | |
| 86 | 6***0 | Фильтр воздушный, полный | |
| 87 | 0***9 | Болт | |
| 88 | 0***5 | Уплотнительная шайба | |
| 89 | 3***6 | Стопорная пластинка | |
| 90 | 3***5 | Стопорная пластинка | |
| 91 | 1***3 | Кронштейн нагнетательного клапана | |
| 92 | 3***0 | Насосная секция в сборе | |
| 93 | 1***0 | Роликовый рычаг в частичном сборе | |
| 94 | 3***2 | Болт регулировочный | |
| 95 | 1***1 | Долисратное тело | |
| 96 | 1***6 | Направляющий клин | |
| 97 | 1***3 | Ролик | |
| 98 | 1***4 | Ролик | |
| 99 | 0***7 | Пружинная шайба | |
| 100 | 1***2 | Кулачковый вал | |
| 101 | 0***0 | Маслоуловительное уплотнение | |
| 102 | 1***6 | Кронштейн подшипника | |
| 103 | 3***0 | Крышка, полная | |
| 104 | 1***0 | Кордус толивного насоса | |
| 105 | 1***3 | Кронштейн нагнетательного клапана | |
| 106 | 0***3 | Шайба подкладочная | |
| 107 | 0***4 | Кольцо уплотнительное | |
| 108 | 3***0 | Нагнетательного клапана | |
| 109 | 3***0 | Секцияя насосная | |
| 110 | 1***0 | Крышка | |
| 111 | 3***1 | Шайба уплотнительная | |
| 112 | 3***1 | Крышка | |
| 113 | 1***7 | Полый болт | |
| 114 | 1***0 | Полый болт | |
| 114 | 1***8 | Полый болт |
