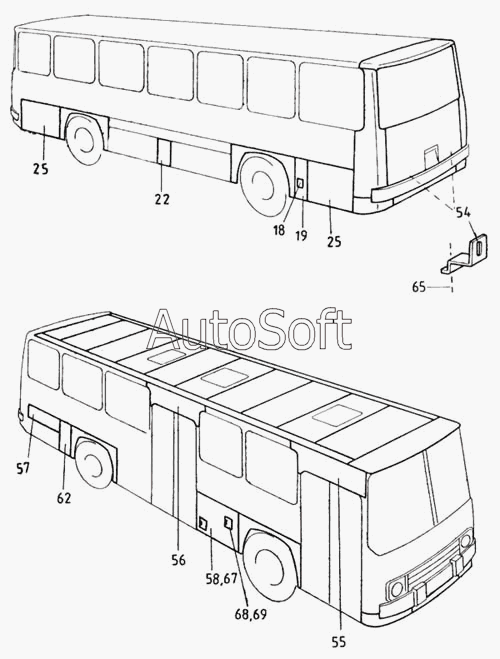

Каталог запасных частей к технике: Ikarus 260.50. Наружные облицовочные панели
18
19
22
25
25
54
55
56
57
58
62
65
67
68
69
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Облицовочный лист передней стенки, нижний, левый, полный | |
| 2 | 2***2 | Облицовочный паст передней стенки, нижний, правый, полный | |
| 3 | 2***1 | Облицовочный лист | |
| 4 | 2***В | Боковой лист, полный | |
| 5 | 2***А | Монтаж двери | |
| 6 | 2***В | Боковой лист правый, нижний | |
| 7 | 9***0 | Дверь | |
| 8 | М***3 | Болт М6х15 | |
| 9 | М***5 | Шайба пружинная 6К-2 | |
| 10 | М***0 | Гайка шестигранная М6 | |
| 11 | 2***А | Боковой лист правый, нижний | |
| 12 | 2***D | Боковой лист | |
| 13 | 2***2 | Наружный лист над дверью | |
| 14 | 2***С | Внутренний лист над дверью | |
| 15 | 2***1 | Наружный лист над дверью | |
| 16 | 2***3 | Внутренний лист над дверью | |
| 17 | 2***0 | Боковой лист | |
| 18 | 9***Т | Дверь в сборе | |
| 19 | 2***0 | Боковой лист, левый, нижний | |
| 20 | 2***А | Угловой лист, полный | |
| 21 | 2***Г | Угловой лист, полный | |
| 22 | 2***9 | Боковой лист, левый | |
| 23 | 2***4 | Боковой лист, левый, полный | |
| 24 | 2***5 | Боковой лист, левый | |
| 25 | 2***В | Боковой лист, левый, нижний | |
| 26 | 2***В | Наружный грязезащитный лист | |
| 27 | 2***0 | Грязезащитный лист, в частичной сборе | |
| 28 | 2***А | Наружный грязезащитный лист | |
| 29 | 2***1 | Панель крыши | |
| 30 | 2***А | Панель крыши | |
| 31 | 9***D | Продольный угловой профиль крыши | |
| 32 | 2***1 | Панель крыши | |
| 33 | 2***2 | Панель нрыши | |
| 34 | 2***D | Панель крыши, полный | |
| 35 | 2***1 | Панель крыши задней стенки | |
| 36 | 2***1 | Боковой лист задней стенки, левый полный | |
| 37 | 2***2 | Боковой лист задней стенки, правый, полный | |
| 38 | 2***5 | Средний лист задней стенки, полный | |
| 39 | 2***1 | Облицовочная панель задней стенки, полная | |
| 40 | 1***2 | Резиновый упор | |
| 41 | М***1 | Резиновая подкладка М6 | |
| 42 | М***3 | Болт М6х15 | |
| 43 | М***0 | Шайба пружинная М8 | |
| 44 | М***0 | Шайба М8 | |
| 45 | М***0 | Гайка шестигранная М6 | |
| 46 | 9***0 | Дверь, в частичном сборе | |
| 47 | М***8 | Болт М6х12 | |
| 48 | 9***0 | Шарнирная петля, в частичной сборе | |
| 49 | 9***Т | Шарнирная петля, в частичном сборе | |
| 50 | 2***2 | Пружина | |
| 51 | 2***Т | Пружина | |
| 52 | 9***0 | Дверь топливного баке, в частичном сборе | |
| 53 | 2***1 | Панель крыши | |
| 54 | 2***2 | Консоль | |
| 55 | 2***8 | Наружный лист над дверью | |
| 56 | 2***9 | Наружный лист над дверью | |
| 57 | 2***В | Боковой лист | |
| 58 | 2***А | Монтаж двери | |
| 59 | 2***А | Боковой лист, полный | |
| 60 | 2***А | Боковой лист правый, нижний | |
| 61 | 2***С | Боковой лист, полный | |
| 62 | 2***С | Боковой лист правый, нижний | |
| 63 | 2***С | Дверь | |
| 64 | 2***С | Боковой лист | |
| 65 | М***8 | М8х25 | |
| 66 | 2***С | Панель крыши, полный | |
| 67 | 2***Е | Боковой лист, полный | |
| 68 | 9***г | Дверь | |
| 69 | 9***0 | Дверь | |
| 70 | 2***Т | Дверьправая, полная | |
| 71 | 2***Т | Верхняя шарнирная петля, левая, полная | |
| 72 | 2***3 | Боковой лист правый, нижний | |
| 73 | 2***А | Боковой листправый, нижний | |
| 74 | 2***1 | Боковой лист, левый нижний | |
| 75 | 2***В | Дверь, в сборе | |
| 76 | 2***6 | Верхняя шарнирная петля, левая, полная | |
| 77 | 2***3 | Консоль | |
| 78 | 2***0 | Наружный грязезащитный лист |
