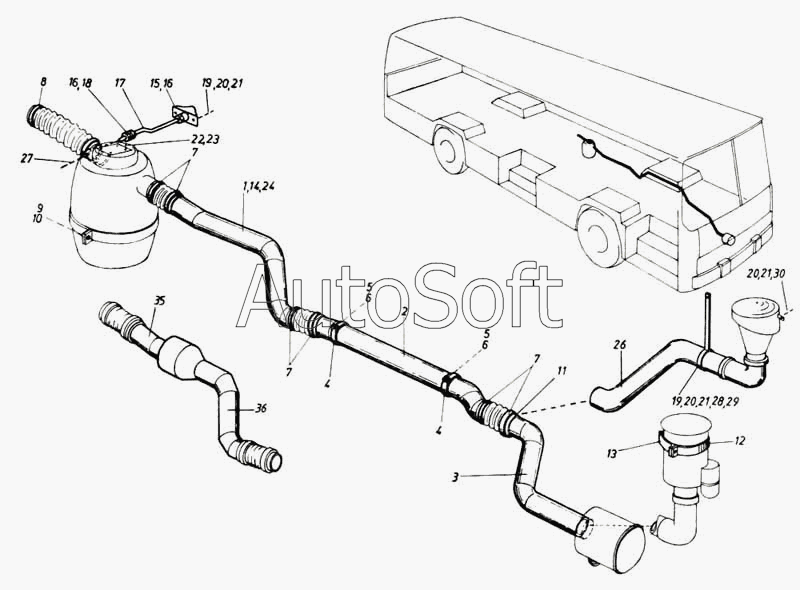

Каталог запасных частей к технике: Ikarus 260.50. Установка воздухоочистителя
1
2
3
4
4
5
5
6
6
7
7
7
8
9
10
11
12
13
14
15
16
16
17
18
19
19
20
20
20
22
23
26
27
28
29
30
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Труба воздушная I. | |
| 2 | 2***0 | Труба воздушная II. | |
| 3 | 2***0 | Труба воздушная III. | |
| 4 | 2***7 | Половина хомута | |
| 4 | 2***4 | Половина хомута | |
| 5 | М***3 | Болт М8х30 | |
| 6 | М***5 | Шайба пружинная 6К-2 | |
| 7 | S***2 | Хомут | |
| 8 | S***8 | Хомут | |
| 9 | М***1 | Болт М12х15х25 | |
| 10 | М***5 | Шайба пружинная 6К-2 | |
| 11 | 2***0 | Воздухопровод. | |
| 12 | 2***2 | Половина хомута | |
| 13 | 2***3 | Половина хомута | |
| 14 | 2***0 | Труба воздушная I | |
| 15 | 0***5 | Ниппель | |
| 16 | М***6 | Ниппель А10х14 | |
| 17 | 2***5 | Труба соединительная | |
| 18 | 0***1 | Ниппель | |
| 19 | М***3 | Болт М8х30 | |
| 20 | М***0 | Гайка шестигранная М8 | |
| 22 | М***0 | Гайка шестигранная М8 | |
| 23 | 2***0 | Труба воздушная | |
| 25 | 2***0 | Труба воздушная | |
| 26 | 2***0 | Труба приемная | |
| 27 | М***6 | Уплотнителъное кольцо 33х39 | |
| 28 | 2***2 | Половина хомута | |
| 29 | 2***3 | Половина хомута | |
| 30 | М***8 | Болт с шестигранной головкой М10х12 | |
| 31 | М***0 | Гайка шестигранная М6 | |
| 32 | 2***0 | Воздухопровод | |
| 33 | 2***0 | Воздухопровод | |
| 34 | 2***0 | Воздухопровод | |
| 35 | 2***0 | Воздухопровод | |
| 36 | 2***0 | Воздухопровод |
