Каталог запасных частей к технике: Ikarus 260.50. Внешняя облицовка
73
74
74
75
76
76
77
78
79
80
81
81
82

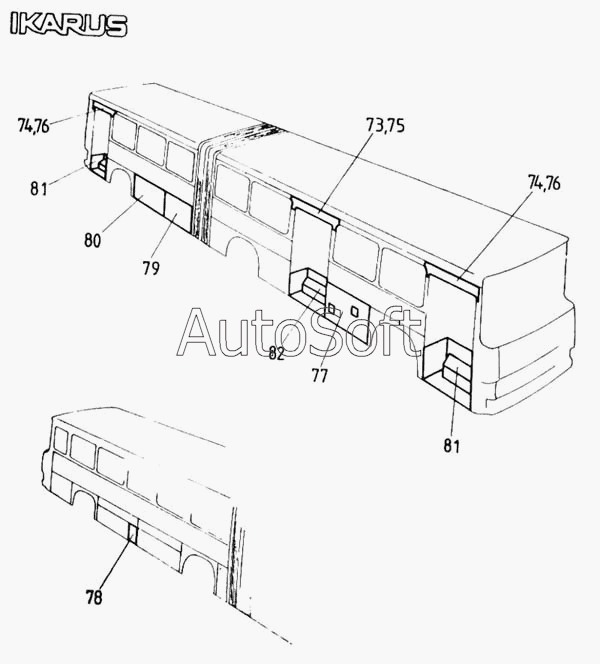

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Облицовочный лист передней стенки, нижний, левый, полный | |
| 2 | 2***2 | Облицовочный паст передней стенки, нижний, правый, полный | |
| 3 | 2***1 | Облицовочный лист | |
| 4 | 2***А | Наружный грязезащитный лист | |
| 5 | 2***8 | Наружный грязезащитый лист | |
| 6 | 2***0 | Наружный грязеэащитый лист | |
| 7 | 2***1 | Панель крыши | |
| 8 | 2***8 | Наружный лист над дверью | |
| 9 | 2***А | Боковой лист, полный | |
| 10 | 2***А | Боковой лист, правый нижний в частичном сборе | |
| 11 | М***С | Болт М6х16 | |
| 12 | М***С | Шайба пружинная 6К-2 | |
| 13 | М***С | Гайка шестигранная М6 | |
| 14 | 9***0 | Дверь | |
| 15 | 9***0 | Дверь, в частичном сборе | |
| 16 | 9***0 | Дверь топливного баке, в частичном сборе | |
| 17 | 9***0 | Шарнирная петля, в частичной сборе | |
| 18 | 9***Т | Шарнирная петля, в частичном сборе | |
| 19 | М***С | Болт М6х12 | |
| 20 | 2***2 | Пружина | |
| 21 | 2***Т | Пружина | |
| 22 | 1***2 | Резиновый упор | |
| 23 | 2***2 | Боковой лист | |
| 24 | 2***0 | Боковой лист, нижний | |
| 25 | 9***0 | Дверь толливного бака | |
| 26 | 2***1 | Боковой лист, нижний | |
| 27 | 9***0 | Дверь | |
| 28 | М***С | Болт М4х14 | |
| 29 | М***С | Шайба пружинная 4К-2 | |
| 30 | М***С | Гайка шестигранная М6 | |
| 31 | 2***Т | Дверь | |
| 32 | 2***Т | Боковой лист, левый, нижний | |
| 33 | 9***Т | Дверь | |
| 34 | 2***G | Боковой лист, нижний | |
| 35 | 2***Н | Боковой лист, левый, нижний | |
| 36 | 2***Р | Боковой лист, левый, нижний | |
| 37 | 2***В | Боковой лист, левый, нижний | |
| 38 | 2***2 | Панель крышки | |
| 39 | 2***1 | Панель крыши | |
| 40 | 2***А | Панель крышки | |
| 41 | 2***2 | Панель крышки | |
| 42 | 2***А | Панель крышки | |
| 43 | 9***В | Продольный профиль крыши | |
| 44 | 9***Т | Продольный профиль крыши | |
| 45 | 2***1 | Панель крыши задней стенки | |
| 46 | 2***2 | Боковой лист задней стенки, правый, полный | |
| 47 | 2***5 | Средний лист задней стенки, полный | |
| 48 | 2***1 | Боковой лист задней стенки, левый, полный | |
| 49 | 2***1 | Облицовочная панель задней стенки, полная | |
| 50 | 2***2 | Консоль | |
| 51 | М***С | Болт М8х20 | |
| 52 | М***С | Болт М8х25 | |
| 53 | М***С | Шайба пружинная 4К-2 | |
| 54 | М***С | Гайка шестигранная М6 | |
| 55 | М***С | Шайба М8 | |
| 56 | 2***А | Угловой лист, полный | |
| 57 | 2***1 | Угловой лист, полный | |
| 58 | 2***В | Подножка в частничном сборе | |
| 58 | 2***С | Подножка в частничном сборе | |
| 59 | 2***В | Подножка в частничном сборе | |
| 60 | 2***В | Подножка в частничном сборе | |
| 61 | М***С | Шайба увеличенная М8 | |
| 62 | 2***Т | Наружный грязезащитный лист | |
| 63 | 2***В | Наружный грязезащитный лист | |
| 64 | 2***В | Панель крышки | |
| 65 | 2***С | Панель крышки | |
| 66 | 9***С | Продольный профиль крыши | |
| 67 | 9***Т | Продольный профиль крыши | |
| 68 | 2***1 | Боковой лист, левый нижний | |
| 69 | 2***С | Боковой лист, левый | |
| 70 | 2***А | Боковой лист, левый | |
| 71 | 2***Т | Боковой лист, левый | |
| 72 | 2***В | Боковой лист | |
| 73 | 2***1 | Наружный лист над дверью | |
| 74 | 2***2 | Наружный лист над дверью | |
| 75 | Z***3 | Наружный лист над дверью | |
| 76 | 2***0 | Наружный лист над дверью | |
| 77 | 2***А | Боковой лист правый, нижний | |
| 78 | 2***9 | Боковой лист, левый | |
| 79 | 2***F | Боковой лист | |
| 80 | 2***G | Боковой лист | |
| 81 | 2***А | Подножка в частничном сборе | |
| 82 | 2***А | Подножка в частичном сборе | |
| 83 | 2***9 | Наружный лист над дверью | |
| 84 | 2***А | Монтаж двери | |
| 85 | 2***0 | Боковой лист | |
| 86 | 2***В | Подножка в частичном сборе | |
| 87 | 2***D | Подножка в частичном сборе | |
| 88 | 2***5 | Наружный лист над дверью | |
| 89 | 2***0 | Наружный лист над дверью | |
| 90 | 2***F | Наружный лист над дверью | |
| 91 | 2***0 | Боковой лист нижний | |
| 92 | 2***1 | Боковой лист нижний | |
| 93 | 2***4 | Наружный лист над дверью | |
| 94 | 2***0 | Наружный грязезащитный лист | |
| 95 | 2***В | Подножка в частичном сборе | |
| 96 | 2***В | Подножка в частичном сборе | |
| 97 | 2***В | Подножка в частичном сборе | |
| 98 | 2***D | Подножка в частичном сборе | |
| 99 | 2***F | Подножка в частичном сборе | |
| 100 | 2***А | Подножка в частичном сборе | |
| 101 | 2***D | Подножка в частичном сборе | |
| 102 | 2***3 | Боковой лист | |
| 103 | 2***А | Защитная плита | |
| 104 | 2***Т | Защитная плита | |
| 105 | 2***Т | Защитная плита | |
| 106 | 2***0 | Защитная плита | |
| 107 | М***0 | Гайка шестигранная М6 | |
| 108 | 9***0 | Коническая шайба | |
| 109 | М***Z | Шайба II Lm 4,2х19 | |
| 110 | 2***В | Подножка в частичном сборе | |
| 111 | 2***А | Подножка в частичном сборе | |
| 112 | 2***D | Боковой лист, полный | |
| 113 | 2***С | Подножка в частичном сборе | |
| 114 | 2***8 | Наружный лист над дверью | |
| 115 | 2***0 | Боковой лист нижний | |
| 116 | 9***0 | Дверь топливного бака | |
| 117 | 2***1 | Боковой лист, нижний | |
| 118 | 9***0 | Дверь | |
| 119 | 9***0 | Дверь | |
| 120 | С***7 | Замок двери | |
| 121 | 2***А | Угловой лист, полный | |
| 122 | 2***Т | Угловой лист, полный |
