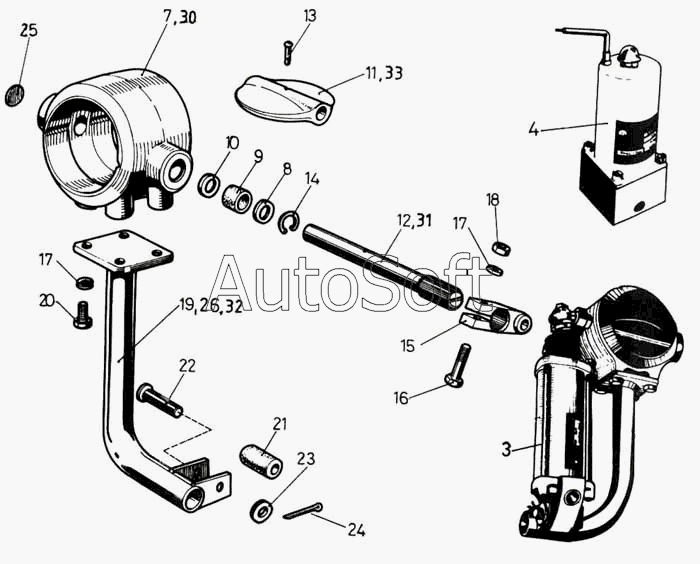

Каталог запасных частей к технике: Ikarus 260.50. Выхлопной тормоз и управление выхлопным тормозом
3
4
7
8
9
9
10
11
12
13
16
14
15
17
17
18
19
20
21
22
23
24
25
26
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***3 | Тормоз выхлопной в сборе | |
| 2 | 2***1 | Заслонка в сборе | |
| 3 | 3***1 | Цилиндр пневматический силовой | |
| 4 | 2***4 | Клапан электропневматический | |
| 5 | 3***3 | Переключатель ножной | |
| 6 | 2***1 | Заслонка в сборе | |
| 7 | 0***0 | Корпус клапана | |
| 8 | 0***0 | Шайба | |
| 9 | 0***0 | Втулка | |
| 9 | 0***0 | Втулка | |
| 10 | 0***0 | Кольцо опорное | |
| 11 | 0***0 | Тарелка клапана | |
| 12 | 0***0 | Стержень клапана | |
| 13 | М***4 | Заклепка с полукруглой головкой | |
| 14 | М***1 | Пружинное стопорное кольцо 52 | |
| 15 | 0***0 | Рычаг управления | |
| 16 | М***5 | Болт с уменьшенной головкой М8х30 | |
| 17 | М***0 | Шайба пружинная М14 | |
| 18 | М***1 | Гайка черная шестигранная М8 | |
| 19 | 2***1 | Труба опорная в сборе | |
| 20 | М***3 | Болт М8х30 | |
| 21 | 0***0 | Трубка резиновая | |
| 22 | М***5 | Палец с головкой 10х40х35 | |
| 23 | М***4 | Шайба черная под палец 10 | |
| 24 | М***4 | Шплинт 2,6х16 | |
| 25 | 0***0 | Плита упорная | |
| 26 | 2***1 | Труба опорная в сборе | |
| 27 | 2***1 | Заслонка в сборе | |
| 28 | 3***3 | Тормоз выхлопной в сборе | |
| 29 | 2***3 | Заслонка в сборе | |
| 30 | 0***0 | Корпус клапана | |
| 31 | 0***0 | Стержень клапана | |
| 32 | 2***3 | Труба опорная в сборе | |
| 33 | 0***0 | Тарелка клапана | |
| 34 | 3***6 | Тормоз выхлопной в сборе | |
| 35 | 2***4 | Заслонка в сборе |
