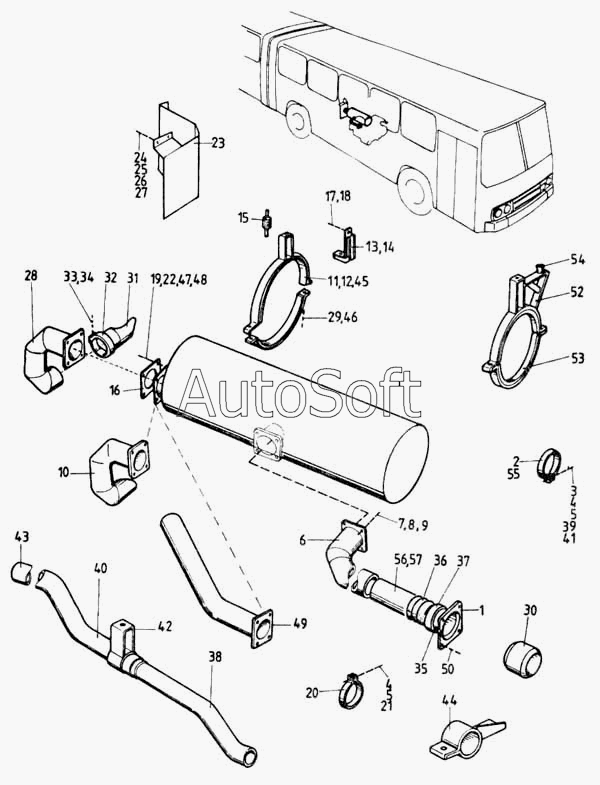

Каталог запасных частей к технике: Ikarus 260.50. Глушитель и его установка
43
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
28
44
45
46
47
48
49
50
52
53
54
55
56
57
15
2
3
4
4
5
5
6
7
7
8
9
10
11
12
13
14
1
16
17
17
18
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***2 | Воздухопровод | |
| 2 | 1***9 | Хомут | |
| 3 | М***7 | Болт М8х25 | |
| 4 | М***5 | Гайка шестигранная М8 | |
| 4 | М***8 | Гайка шестигранная М6 | |
| 5 | М***5 | Шайба пружинная 6К-2 | |
| 6 | 2***1 | Соединительная труба в сборе | |
| 7 | М***8 | Болт с шестигранной головкой М10Х75А | |
| 7 | М***5 | Болт М10х40 | |
| 8 | М***7 | Шайба М10 | |
| 9 | М***5 | Шайба пружинная 6К-2 | |
| 10 | 2***А | Выхлопная труба | |
| 11 | 2***3 | Хомут глушителя верхний | |
| 12 | 2***4 | Хомут глушителя нижний | |
| 13 | 2***А | Кронштейн | |
| 14 | 2***В | Кронштейн | |
| 15 | 9***0 | Цилиндр резиновый упругий | |
| 16 | 1***1 | Прокладка | |
| 17 | М***3 | Болт М6х15 | |
| 17 | М***7 | Болт М8х25 | |
| 18 | М***5 | Гайка шестигранная М8 | |
| 18 | М***8 | Гайка шестигранная М6 | |
| 19 | М***0 | Гайка шестигранная М10 | |
| 20 | 1***В | Хомут | |
| 21 | М***7 | Болт М8х25 | |
| 22 | М***8 | Болт с шестигранной головкой М10Х75А | |
| 23 | 2***1 | Теплоотражатель | |
| 24 | М***3 | Болт М6х15 | |
| 25 | М***0 | Гайка шестигранная М6 | |
| 26 | М***0 | Шайба М8 | |
| 27 | М***5 | Шайба пружинная 6К-2 | |
| 28 | 2***В | Выхлопная труба | |
| 29 | М***8 | Болт с шестигранной головкой М10х12 | |
| 29 | М***8 | Болт М10х35В | |
| 30 | 2***9 | Рукав | |
| 31 | 2***1 | Труба | |
| 32 | 1***7 | Хомут | |
| 33 | М***8 | Болт с шестигранной головкой М10х12 | |
| 34 | М***8 | Гайка шестигранная М6 | |
| 35 | 2***1 | Уплотнитель | |
| 36 | 2***1 | Шланг | |
| 37 | М***8 | Болт с шестигранной головкой М10Х75А | |
| 38 | 2***1 | Выхлопная труба I | |
| 39 | М***8 | Болт с шестигранной головкой М10Х75А | |
| 40 | 2***6 | Выхлопная труба II | |
| 41 | М***8 | Болт М6х30 | |
| 42 | 2***3 | Кронштейн фиксирующий | |
| 43 | 2***1 | Выхлопная труба I | |
| 44 | 2***9 | Зажим шланга | |
| 45 | 2***5 | Хомут глушителя верхний | |
| 46 | М***8 | Шайба М10х30 | |
| 47 | М***8 | Болт с шестигранной головкой М10Х75А | |
| 48 | М***8 | Гайка шестигранная М10 | |
| 49 | 2***6 | Выхлопная труба | |
| 50 | М***0 | Шайба М3 | |
| 51 | М***8 | Болт с шестигранной головкой М10х12 | |
| 52 | 2***1 | Хомут глушителя верхний | |
| 53 | 2***5 | Хомут глушителя нижний | |
| 54 | 3***3 | Цилиндр резтновый упругий | |
| 55 | 1***0 | Хомут | |
| 56 | 9***В | Шланг | |
| 57 | 9***0 | Шланг |
