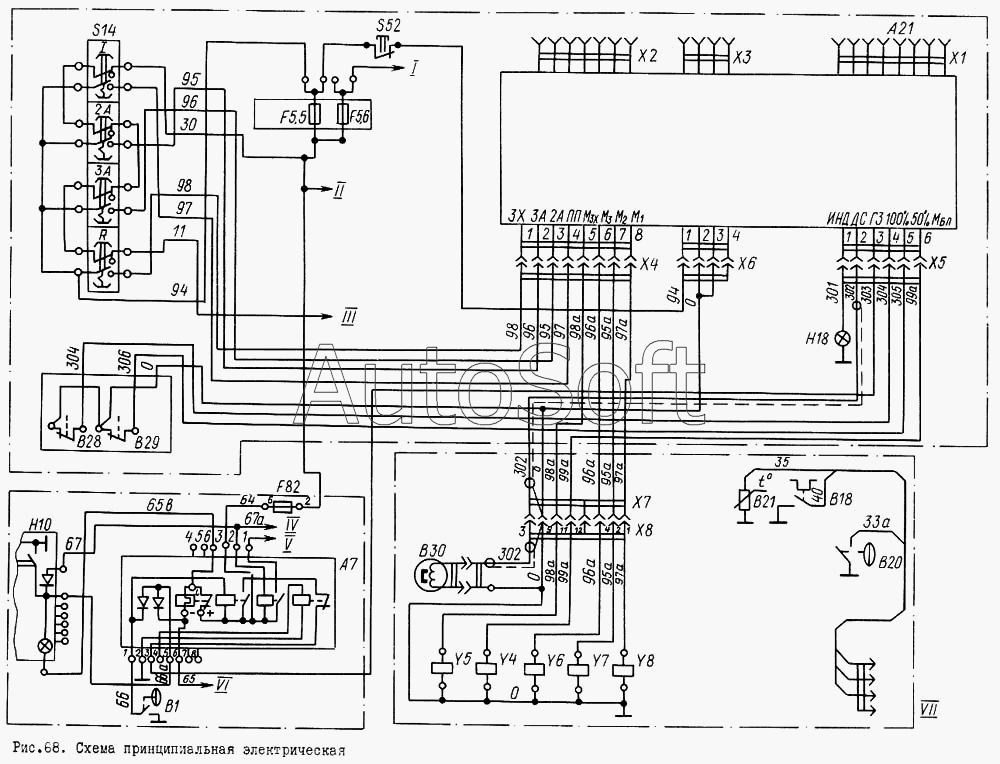

Каталог запасных частей к технике: ЛиАЗ 5256. Схема принципиальная электрическая
РС-403-Б
А21 (ГМП)
13.3747
13.3747
13.3747
13.3747
13.3747
123.3803
46.3709
ШР32П129.Ш1
ТМ-100-В
11.3843010
2312.3803010-09
ММ-125
ММ-355
2802.3710.000
ШР32У12.НШ1
ПР1112/F8,2
ПР1112/F5,6
ПР1112/F5,5
В29
В28
551.3747
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 11.3843010 | 1***0 | Датчик скорости индуктивный (В30) | |
| 123.3803 | 1***3 | Фонарь контрольной лампы (Н18) | |
| 13.3747 | 1***7 | Электромагнит (включение заднего хода ГМП) (У5) | |
| 13.3747 | 1***7 | Электромагнит (включение 3 передачи ГМП) (У6) | |
| 13.3747 | 1***7 | Электромагнит (включение 2 передачи ГМП) (У7) | |
| 13.3747 | 1***7 | Электромагнит (включение 1 передачи ГМП) (У8) | |
| 13.3747 | 1***7 | Электромагнит (блокировка ТДТ) (У4) | |
| 2312.3803010-09 | 2***9 | Блок контрольных ламп (Н10) | |
| 2802.3710.000 | 2***0 | Выключатель (S52) | |
| 46.3709 | 4***9 | Контроллер кнопочный | |
| 551.3747 | 5***7 | Блок функциональный (А7) | |
| А21 (ГМП) | А***) | Электронный блок управления ГМП (47.3761) | |
| В28 | В***8 | Включатель сигнала торможения ВК-412 | |
| В29 | В***9 | Включатель сигнала торможения ВК-412 | |
| ММ-125 | М***5 | Датчик сигнализатора давления (В1) | |
| ММ-355 | М***5 | Датчик давления масла (В20) | |
| ПР1112/F5,5 | П***5 | Вставка блока плавких предохранителей на 8А | |
| ПР1112/F5,6 | П***6 | Вставка блока плавких предохранителей на 8А | |
| ПР1112/F8,2 | П***2 | Вставка блока плавких предохранителей на 8А | |
| РС-403-Б | Р***Б | Датчик сигнализатора температуры (В18) | |
| ТМ-100-В | Т***В | Датчик указателя температуры (В21) | |
| ШР32П129.Ш1 | Ш***1 | Колодка Х8 | |
| ШР32У12.НШ1 | Ш***1 | Вставка угловая Х7 |
