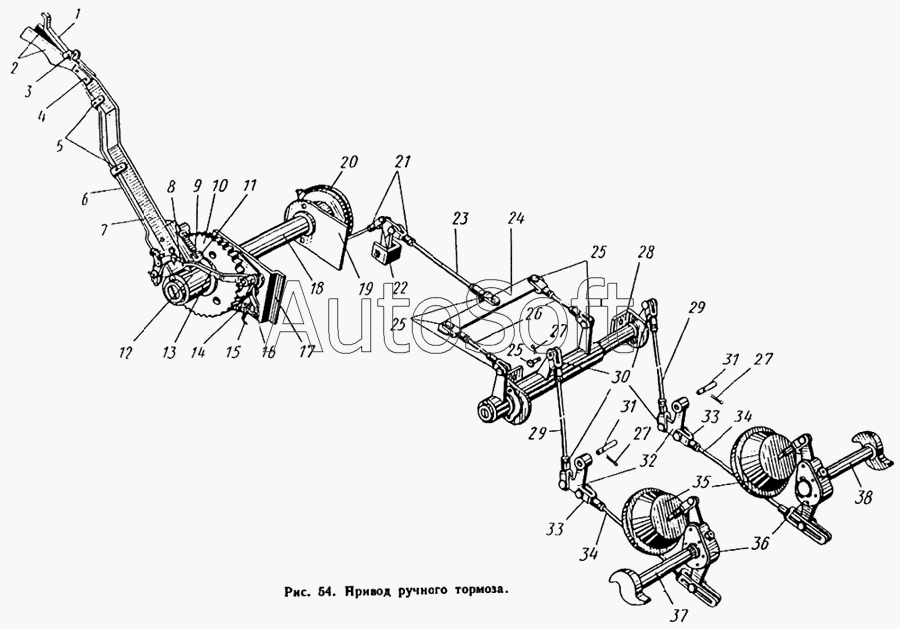

Каталог запасных частей к технике: ЛиАЗ 677. Привод ручного тормоза
31
31
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
25
26
27
27
27
28
29
29
30
32
33
33
34
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201458-П8 | 2***8 | Болт М8х25 | |
| 201498-П8 | 2***8 | Болт М10х28 | |
| 201498-П8 | 2***8 | Болт М10х28 | |
| 201505-П8 | 2***8 | Болт М10х45 | |
| 250510-П8 | 2***8 | Гайка М8х1 | |
| 250515-П8 | 2***8 | Гайка М12х1,25 | |
| 250561-П8 | 2***8 | Гайка М16х1,5 | |
| 252006-П8 | 2***8 | Шайба 10 | |
| 252016-П8 | 2***8 | Шайба 14 | |
| 252017-П8 | 2***8 | Шайба 16 | |
| 252019-П8 | 2***8 | Шайба | |
| 252135-П2 | 2***2 | Шайба 8 пружинная | |
| 252135-П2 | 2***2 | Шайба 8 пружинная | |
| 252136-П2 | 2***2 | Шайба 10 пружинная | |
| 252137-П2 | 2***2 | Шайба 12 пружинная | |
| 258054-П8 | 2***8 | Шплинт | |
| 677-3502137 | 6***7 | Корпус регулировочного рычага заднего тормоза в сборе | |
| 677-3504240 | 6***0 | Втулка распорная | |
| 677-3508092 | 6***2 | Тяга балансира привода ручного тормоза | |
| 677-3508095 | 6***5 | Направляющая тяги | |
| 677-3508097 | 6***7 | Фланец направляющей тяги | |
| 677-3508148 | 6***8 | Бобышка кронштейна опоры переднего вала привода ручного тормоза | |
| 677-3508149 | 6***9 | Бобышка кронштейна | |
| 677-3508154 | 6***4 | Вал привода ручного тормоза задний | |
| 677-3508162 | 6***2 | Втулка левого рычага заднего вала ручного тормоза большая | |
| 677-3508165 | 6***5 | Рычаг привода ручного тормоза маятниковый задний со втулками в сборе | |
| 677-3508168 | 6***8 | Рычаг заднего вала в сборе | |
| 677-3508169 | 6***9 | Рычаг заднего вала привода ручного тормоза | |
| 677-3508170 | 6***0 | Тяга задняя в сборе | |
| 677-3508172 | 6***2 | Тяга крайняя в сборе | |
| 677-3508175 | 6***5 | Тяга средняя | |
| 677-3508176 | 6***6 | Пластина в сборе | |
| 677-3508178 | 6***8 | Сектор рычага ручного тормоза левый в сборе | |
| 677-3508179 | 6***9 | Сектор рычага ручного тормоза левый | |
| 1 | 6***0 | Рычаг рукоятки траверсы привода ручного тормоза | |
| 2 | 6***2 | Рукоятка траверсы привода ручного тормоза | |
| 3 | 2***8 | Болт | |
| 4 | 2***П | Заклепка крепления рукоятки | |
| 5 | 6***4 | Скоба тяги траверсы привода ручного тормоза | |
| 6 | 6***3 | Тяга рычага привода ручного тормоза | |
| 7 | 6***1 | Траверса рычага ручного тормоза | |
| 8 | 6***4 | Рычаг промежуточной собачки | |
| 9 | 6***9 | Пружина собачки ручного тормоза | |
| 10 | 6***3 | Сектор троса привода ручного тормоза | |
| 11 | 6***Б | Зацеп пружины | |
| 12 | 6***6 | Рычаг привода ручного тормоза | |
| 13 | 6***6 | Рычаг собачки верхний | |
| 14 | 6***0 | Собачка рычага ручного тормоза первая | |
| 15 | 2***8 | Шплинт-проволока | |
| 16 | 6***7 | Рычаг собачки нижний | |
| 17 | 6***7 | Кронштейн опоры | |
| 18 | 6***9 | Вал привода ручного тормоза | |
| 19 | 6***9 | Кронштейн вала | |
| 20 | 6***2 | Сектор троса привода ручного тормоза в сборе | |
| 21 | 5***8 | Вилка | |
| 22 | 2***8 | Палец | |
| 23 | 6***3 | Тяга привода ручного тормоза передняя | |
| 24 | 6***7 | Пластина | |
| 25 | 2***8 | Палец 12х33 | |
| 26 | 6***0 | Тяга балансира в сборе | |
| 27 | 2***П | Шплинт | |
| 28 | 6***4 | Кронштейн заднего вала ручного тормоза | |
| 29 | 6***4 | Тяга привода ручного тормоза средняя в сборе | |
| 30 | 2***Б | Вилка штока тормозной камеры | |
| 31 | 6***7 | Ось заднего маятникового рычага привода ручного тормоза | |
| 32 | 6***6 | Рычаг привода ручного тормоза маятниковый задний | |
| 33 | 6***3 | Вилка привода ручного тормоза задняя | |
| 34 | 6***1 | Тяга задняя | |
| 35 | 5***0 | Камера тормозная задняя в сборе | |
| 36 | 6***0 | Рычаг заднего тормоза регулировочный в сборе | |
| 37 | 0***2 | Кулак заднего тормоза разжимной левый | |
| 38 | 0***1 | Кулак заднего тормоза разжимной правый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
