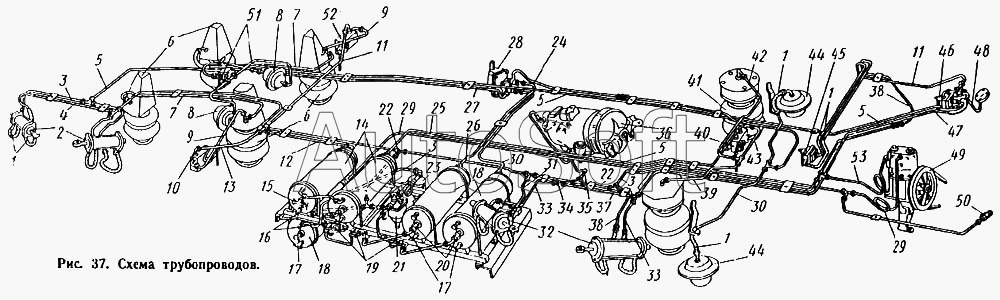

Каталог запасных частей к технике: ЛиАЗ 677. Схема трубопроводов
1
1
1
1
2
3
3
3
4
5
5
5
5
6
6
7
7
8
8
9
9
10
11
11
12
13
14
15
16
17
17
18
18
19
20
21
22
22
23
24
25
26
27
28
29
29
30
30
31
32
33
33
34
35
36
37
38
38
39
40
41
42
43
44
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 120-1305010-А5 | 1***5 | Кран сливной в сборе | |
| 120-3513054 | 1***4 | Корпус предохранительного клапана | |
| 120-3513055 | 1***5 | Седло предохранительного клапана | |
| 120-3513057 | 1***7 | Сухарь направляющего стержня пружины предохранительного клапана | |
| 120-3513060 | 1***0 | Пружина предохранительного клапана | |
| 120-3513062 | 1***2 | Винт предохранительного клапана регулировочный | |
| 120-3513063 | 1***3 | Гайка регулировочного винта предохранительного клапана | |
| 121-3513020-Б | 1***Б | Корпус воздушного баллона | |
| 122-1104082 | 1***2 | Трубка | |
| 122-3506202 | 1***2 | Трубка от компрессора к воздушным баллонам первая | |
| 122-3506269 | 1***9 | Трубка | |
| 122-3506283 | 1***3 | Трубка | |
| 122-3506302 | 1***2 | Трубка | |
| 122-3506409 | 1***9 | Трубка передних тормозных камер | |
| 122-3506411 | 1***1 | Трубка | |
| 122-3506411 | 1***1 | Трубка | |
| 122-3506413 | 1***3 | Трубка | |
| 122-3506413 | 1***3 | Трубка | |
| 122-3509290 | 1***0 | Трубка | |
| 122-3513085 | 1***5 | Хомут крепления воздушного баллона | |
| 122-3513091 | 1***1 | Подкладка воздушного баллона | |
| 124-3506292 | 1***2 | Трубка | |
| 124-3506292 | 1***2 | Трубка | |
| 124-3513110 | 1***0 | Штуцер воздушного баллона выпускной в сборе | |
| 130-3513016 | 1***6 | Днище воздушного баллона с одним отверстием в сборе | |
| 130-3513017 | 1***7 | Днище воздушного баллона с тремя отверстиями в сборе | |
| 130-3513020 | 1***0 | Днище воздушного баллона с тремя отверстиями в сборе | |
| 130-3513021 | 1***1 | Днище воздушного баллона с тремя отверстиями | |
| 130-3513023 | 1***3 | Бобышка воздушного баллона | |
| 130-3513033 | 1***3 | Бобышка сливного крана | |
| 150Ю-3513050 | 1***0 | Клапан предохранительный в сборе | |
| 150Ю-3513056 | 1***6 | Стержень пружины предохранительного клапана направляющий | |
| 190-6108134 | 1***4 | Корпус клапана | |
| 190-6108136 | 1***6 | Болт ограничительный | |
| 190-6505102 | 1***2 | Трубка задних тормозных камер | |
| 190-6505102 | 1***2 | Трубка задних тормозных камер | |
| 190-6505193 | 1***3 | Трубка | |
| 190-6505195 | 1***5 | Трубка | |
| 191-6108130 | 1***0 | Клапан механизма открывания дверей в сборе | |
| 191-6108135 | 1***5 | Шайба уплотнительная | |
| 200272-П8 | 2***8 | Болт | |
| 201424-П | 2***П | Болт крепления пластины | |
| 201456-П8 | 2***8 | Болт М8х20 | |
| 201456-П8 | 2***8 | Болт М8х20 | |
| 201468-П8 | 2***8 | Болт крепления воздушного фильтра | |
| 201495-П8 | 2***8 | Болт М10х20 | |
| 201497-П8 | 2***8 | Болт М10х1,5х25 | |
| 222669-П2 | 2***2 | Винт регулировочный | |
| 241219-П8 | 2***8 | Винт | |
| 250508-П8 | 2***8 | Гайка М6х1 | |
| 250508-П8 | 2***8 | Гайка М6х1 | |
| 250510-П8 | 2***8 | Гайка М8х1 | |
| 250510-П8 | 2***8 | Гайка М8х1 | |
| 250560-П8 | 2***8 | Гайка М16 | |
| 250563-П8 | 2***8 | Гайка | |
| 250638-П8 | 2***8 | Гайка | |
| 250810-П8 | 2***8 | Гайка | |
| 250811-П8 | 2***8 | Гайка | |
| 251104-П8 | 2***8 | Гайка | |
| 252134-П2 | 2***2 | Шайба 6 | |
| 252134-П2 | 2***2 | Шайба 6 | |
| 252135-П2 | 2***2 | Шайба 8 пружинная | |
| 252135-П2 | 2***2 | Шайба 8 пружинная | |
| 252136-П2 | 2***2 | Шайба 10 пружинная | |
| 252136-П2 | 2***2 | Шайба 10 пружинная | |
| 252137-П2 | 2***2 | Шайба 12 пружинная | |
| 252139-П2 | 2***2 | Шайба 16 пружинная | |
| 252140-П2 | 2***2 | Шайба пружинная | |
| 262542-П2 | 2***2 | Пробка | |
| 262543-П | 2***П | Пробка | |
| 300039-П8 | 3***8 | Муфта наконечника гибкого шланга | |
| 300039-П8 | 3***8 | Муфта наконечника гибкого шланга | |
| 303045-П8 | 3***8 | Гайка | |
| 305242-П | 3***П | Угольник конечный | |
| 305284-П | 3***П | Угольник ввертный | |
| 305284-П | 3***П | Угольник ввертный | |
| 305286-П8 | 3***8 | Штуцер фланцевый | |
| 305361-П8 | 3***8 | Штуцер | |
| 305394-П | 3***П | Тройник фланцевый | |
| 306210-П | 3***П | Шарик предохранительного клапана | |
| 306725-П | 3***П | Скоба | |
| 306732-П | 3***П | Скоба | |
| 421002-П8 | 4***8 | Гайка накидная | |
| 421002-П8 | 4***8 | Гайка накидная | |
| 421002-П8 | 4***8 | Гайка накидная | |
| 421002-П8 | 4***8 | Гайка накидная | |
| 421002-П8 | 4***8 | Гайка накидная | |
| 421011-П8 | 4***8 | Ниппель трубки | |
| 421011-П8 | 4***8 | Ниппель трубки | |
| 421011-П8 | 4***8 | Ниппель трубки | |
| 421011-П8 | 4***8 | Ниппель трубки | |
| 421014-П8 | 4***8 | Ниппель | |
| 421014-П8 | 4***8 | Ниппель | |
| 421014-П8 | 4***8 | Ниппель | |
| 421014-П8 | 4***8 | Ниппель | |
| 421014-П8 | 4***8 | Ниппель | |
| 421020-П8 | 4***8 | Штуцер | |
| 421023-П8 | 4***8 | Штуцер ввертный | |
| 421041-П | 4***П | Угольник ввертный | |
| 421041-П | 4***П | Угольник ввертный | |
| 421041-П | 4***П | Угольник ввертный | |
| 421059-П | 4***П | Тройник ввертный | |
| 421059-П | 4***П | Тройник ввертный | |
| 421068-П | 4***П | Тройник проходной | |
| 421068-П | 4***П | Тройник проходной | |
| 421068-П8 | 4***8 | Тройник | |
| 421077-П | 4***П | Тройник | |
| 421077-П | 4***П | Тройник | |
| 421105-П | 4***П | Ниппель | |
| 421105-П8 | 4***8 | Ниппель | |
| 421113-П8 | 4***8 | Гайка накидная | |
| 421113-П8 | 4***8 | Гайка накидная | |
| 421113-П8 | 4***8 | Гайка накидная | |
| 421113-П8 | 4***8 | Гайка накидная | |
| 421113-П8 | 4***8 | Гайка накидная | |
| 421113-П8 | 4***8 | Гайка накидная | |
| 421123-П8 | 4***8 | Штуцер | |
| 421129-П8 | 4***8 | Штуцер соединительный | |
| 421129-П8 | 4***8 | Штуцер соединительный | |
| 426009-П | 4***П | Шарик | |
| 677-1306320 | 6***0 | Трубка в сборе | |
| 677-1306321 | 6***1 | Трубка | |
| 677-1707071-В | 6***В | Трубка подвода воздуха к клапану включения заднего хода | |
| 677-2925016 | 6***6 | Регулятор положения кузова правый | |
| 677-2925017 | 6***7 | Регулятор положения кузова левый | |
| 677-2925044 | 6***4 | Стяжка | |
| 677-2926022 | 6***2 | Кронштейн крепления воздушных баллонов в сборе | |
| 677-2926024 | 6***4 | Балка крепления воздушных баллонов в сборе | |
| 677-2926025 | 6***5 | Балка крепления воздушных баллонов | |
| 677-2926030 | 6***0 | Поперечина кронштейна крепления воздушных баллонов | |
| 677-2926033 | 6***3 | Направляющая кронштейна крепления воздушных баллонов | |
| 677-2926040 | 6***0 | Кронштейн | |
| 677-2927115 | 6***5 | Трубка | |
| 677-2927116 | 6***6 | Трубка в сборе | |
| 677-2927117 | 6***7 | Трубка | |
| 677-2927118 | 6***8 | Трубка в сборе | |
| 677-2927119 | 6***9 | Трубка | |
| 677-2927120 | 6***0 | Трубка в сборе | |
| 677-2927121 | 6***1 | Трубка | |
| 677-2927153 | 6***3 | Трубка | |
| 677-2927157 | 6***7 | Трубка | |
| 677-2927161 | 6***1 | Трубка | |
| 677-2927163 | 6***3 | Трубка | |
| 677-2927171 | 6***1 | Трубка | |
| 677-2927177 | 6***7 | Трубка | |
| 677-2927180 | 6***0 | Трубка в сборе | |
| 677-2927181 | 6***1 | Трубка | |
| 677-2927187 | 6***7 | Трубка | |
| 677-2935334 | 6***4 | Кронштейн регулятора положения кузова | |
| 677-2935335-А | 6***А | Кронштейн крепления привода регулятора положения кузова задней подвески | |
| 677-3506248 | 6***8 | Пластина крепления трубок | |
| 677-3506249 | 6***9 | Прокладка крепления трубок | |
| 677-3506266 | 6***6 | Трубка в сборе | |
| 677-3506267 | 6***7 | Трубка | |
| 677-3506268 | 6***8 | Трубка | |
| 677-3506272 | 6***2 | Трубка в сборе | |
| 677-3506273 | 6***3 | Трубка | |
| 677-3506276 | 6***6 | Трубка в сборе | |
| 677-3506277 | 6***7 | Трубка | |
| 677-3506290 | 6***0 | Трубка в сборе | |
| 677-3506298 | 6***8 | Кронштейн тройника задних тормозных камер | |
| 677-3506407 | 6***7 | Трубка | |
| 677-3506410 | 6***0 | Трубка в сборе | |
| 677-3506417 | 6***7 | Трубка | |
| 677-3506697 | 6***7 | Трубка | |
| 677-3509289 | 6***9 | Кронштейн тройника задних тормозных камер | |
| 677-3511018 | 6***8 | Корпус фильтра | |
| 677-3511040 | 6***0 | Элемент фильтрующий | |
| 677-3511050 | 6***0 | Корпус фильтрующего элемента | |
| 677-3511056 | 6***6 | Сетка воздушного фильтра | |
| 677-3511064 | 6***4 | Пружина фильтрующего элемента | |
| 677-3511070 | 6***0 | Крышка фильтра | |
| 677-3511076 | 6***6 | Кольцо воздушного фильтра уплотнительное | |
| 677-3511091 | 6***1 | Подкладка воздушного фильтра | |
| 677-3511097 | 6***7 | Хомутик крепления воздушного фильтра | |
| 677-3513084 | 6***4 | Хомут крепления воздушного баллона | |
| 677-3513085-Б | 6***Б | Хомут крепления воздушного баллона | |
| 677-3513087 | 6***7 | Втулка распорная | |
| 677-3513092 | 6***2 | Подкладка баллонов | |
| 677-3520025 | 6***5 | Кронштейн крепления разобщительного крана | |
| 677-3520025 | 6***5 | Кронштейн крепления разобщительного крана | |
| 677-3810019 | 6***9 | Гайка манометра накидная | |
| 677-3810434-Б | 6***Б | Трубка от гидромеханической передачи к тройнику в сборе | |
| 677-3810435-Б | 6***Б | Трубка от гидромеханической передачи к тройнику | |
| 677-3810438-Б | 6***Б | Трубка от манометра масла к тройнику | |
| 677-3810439-Б | 6***Б | Трубка от манометра масла к тройнику | |
| 677-3810441 | 6***1 | Трубка манометра воздуха | |
| 677-3810443-Б | 6***Б | Трубка защитная | |
| 677-3810444 | 6***4 | Трубка защитная | |
| 677-3810445 | 6***5 | Трубка защитная | |
| 677-6108020 | 6***0 | Цилиндр механизма открывания дверей с клапаном в сборе | |
| 677-6505111 | 6***1 | Кожух трубопроводов | |
| 677-6505170 | 6***0 | Трубка от крана водителя в атмосферу в сборе | |
| 677-6505172 | 6***2 | Трубка | |
| 677-6505305 | 6***5 | Трубка | |
| 677-6505309 | 6***9 | Трубка | |
| 677-6505332-Б | 6***Б | Уплотнитель гибкого шланга | |
| 677-6505334-Б | 6***Б | Кронштейн для крепления трубок | |
| 695-6108012-Б | 6***Б | Крышка цилиндра передняя в сборе | |
| 695В-2935200 | 6***0 | Фильтр в сборе | |
| 699А-2935224 | 6***4 | Пробка-сапун | |
| Л158В-3506087 | Л***7 | Шланг гибкий | |
| Л158В-3506360 | Л***0 | Шланг гибкий в сборе | |
| 1 | 1***0 | Шланг в сборе гибкий | |
| 1 | Л***7 | Шланг гибкий | |
| 1 | Л***0 | Шланг гибкий в сборе | |
| 2 | 6***А | Цилиндр дверной в сборе | |
| 3 | 6***6 | Трубка в сборе | |
| 3 | 6***6 | Трубка в сборе | |
| 4 | 6***4 | Трубка в сборе | |
| 5 | 6***2 | Трубка в сборе | |
| 5 | 6***2 | Трубка в сборе | |
| 6 | 6***0 | Рессора пневматическая задняя 300-200 в сборе | |
| 7 | 6***6 | Трубка в сборе | |
| 8 | 5***0 | Камера тормозная задняя в сборе | |
| 9 | 6***6 | Трубка в сборе | |
| 10 | 6***0 | Регулятор положения кузова задней подвески правый в сборе | |
| 11 | 6***7 | Трубка в сборе | |
| 12 | 6***0 | Трубка в сборе | |
| 13 | 6***4 | Трубка в сборе | |
| 14 | 1***3 | Баллон тормозов воздушный в сборе | |
| 15 | 1***1 | Кран отбора воздуха в сборе | |
| 16 | 1***5 | Кран сливной в сборе | |
| 17 | 1***5 | Кран сливной в сборе | |
| 18 | 1***3 | Баллон тормозов воздушный в сборе | |
| 19 | 1***0 | Кран пневмотормозов разобщительный в сборе | |
| 20 | 6***0 | Клапан обратный конечный в сборе | |
| 21 | 6***0 | Противозамораживатель в сборе | |
| 22 | 6***0 | Трубка в сборе | |
| 22 | 6***0 | Трубка в сборе | |
| 23 | 6***0 | Фильтр воздушный в сборе | |
| 24 | 6***0 | Трубка в сборе | |
| 25 | 6***2 | Трубка от воздушного баллона пневмоподвески к регулятору положения кузова передней подвески 1-я в сборе | |
| 26 | 6***6 | Трубка в сборе | |
| 27 | 6***6 | Трубка в сборе | |
| 28 | 1***Б | Кран тормозной в сборе | |
| 29 | 6***0 | Трубка в сборе | |
| 30 | 6***0 | Трубка в сборе | |
| 31 | 6***2 | Трубка в сборе | |
| 32 | 6***А | Цилиндр дверной в сборе | |
| 33 | 6***6 | Трубка в сборе | |
| 34 | 6***3 | Трубка в сборе | |
| 35 | 6***В | Трубка подвода воздуха к клапану включения заднего хода всборе | |
| 36 | 6***1 | Передача гидромеханическая с опорами в сборе | |
| 37 | 6***8 | Трубка в сборе | |
| 38 | 1***9 | Трубка в сборе | |
| 39 | 6***0 | Трубка в сборе | |
| 40 | 6***0 | Регулятор положения кузова передней подвески в сборе | |
| 41 | 6***0 | Рессора пневматическая задняя 300-200 в сборе | |
| 42 | 6***2 | Трубка в сборе | |
| 43 | 6***6 | Трубка в сборе | |
| 44 | 5***0 | Камера тормозная передняя в сборе | |
| 45 | 6***0 | Кран экстренного открывания дверей в сборе | |
| 46 | 6***0 | Кран управления дверьми в сборе | |
| 47 | 6***0 | Трубка в сборе | |
| 48 | 6***0 | Трубка манометра воздуха в сборе | |
| 49 | 1***В | Компрессор с регулятором давления в сборе | |
| 50 | 6***0 | Клапан буксирный в сборе | |
| 51 | 6***8 | Трубка в сборе | |
| 52 | 6***1 | Регулятор положения кузова задней подвески левый в сборе | |
| 53 | 6***2 | Трубка в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
