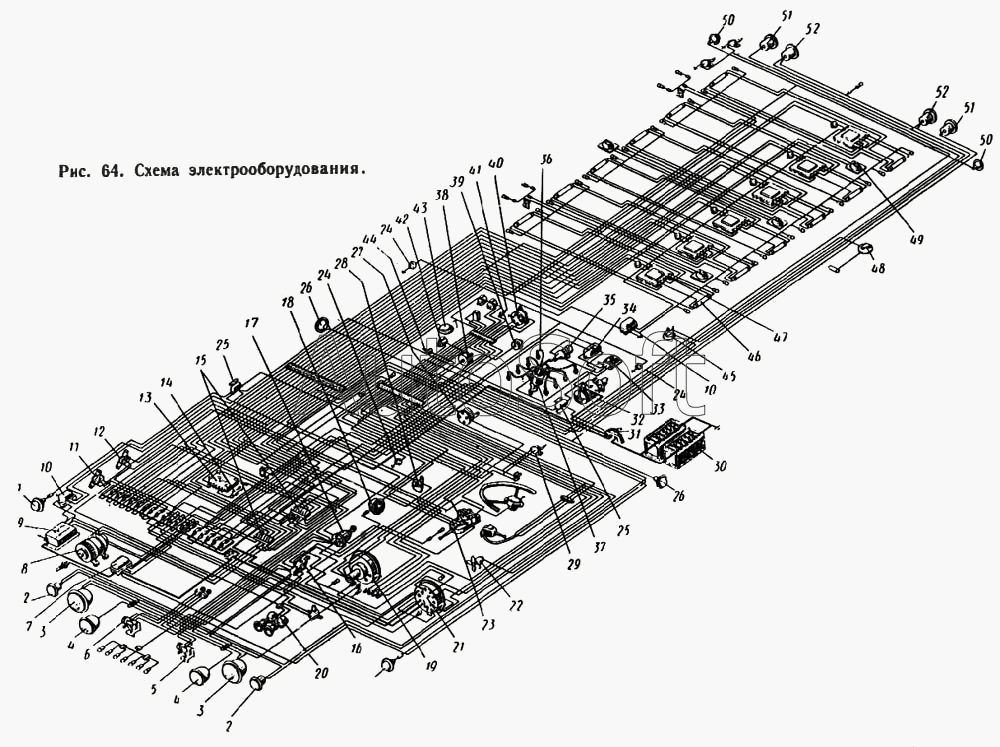

Каталог запасных частей к технике: ЛиАЗ 677. Схема электрооборудования
1
2
2
3
3
4
4
5
6
7
8
9
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
24
25
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
46
47
48
49
50
50
51
51
52
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 110-3707148 | 1***8 | Колпачок провода высокого напряжения защитный | |
| 110-3709030 | 1***0 | Гайка центрального переключателя в сборе | |
| 110-3709032 | 1***2 | Гайка центрального переключателя | |
| 110-3709034 | 1***4 | Облицовка гайки | |
| 110-3709038 | 1***8 | Шайба прокладочная | |
| 110-3710015 | 1***5 | Колпачок ножного переключателя | |
| 110-3711185 | 1***5 | Шляпка провода | |
| 110-3712039 | 1***9 | Пружина провода | |
| 110-3714019 | 1***9 | Шайба провода | |
| 110-3714021 | 1***1 | Шайба провода | |
| 110-3714029 | 1***9 | Патрон указателя поворота | |
| 110-3720020 | 1***0 | Выключатель датчика типа ВК-9 в сборе | |
| 120-3709145-Э | 1***Э | Головка центрального переключателя света в сборе | |
| 120-3721040 | 1***0 | Пружина болта | |
| 120-3802046 | 1***6 | Втулка | |
| 120-3806048-Б | 1***Б | Прокладка датчика указателя уровня топлива уплотнительная | |
| 120-3816024 | 1***4 | Гайкодержатель | |
| 122-3703110 | 1***0 | Контакт выключателя пружины токоприемный | |
| 122-3703111 | 1***1 | Контакт ножа выключателя пружинный | |
| 122-3703117 | 1***7 | Нож выключателя аккумуляторной батареи с ручкой в сборе | |
| 122-3703120 | 1***0 | Нож выключателя аккумуляторной батареи | |
| 122-3703121 | 1***1 | Ручка выключателя | |
| 122-3731027-Б | 1***Б | Провод габаритного фонаря в сборе | |
| 122-3731042 | 1***2 | Провод габаритного фонаря | |
| 122-3803101 | 1***1 | Кронштейн крепления включателя датчика | |
| 124-3714270 | 1***0 | Хомут крепления канатика включателя | |
| 127-3731230 | 1***0 | Провод лампы маршрутного указателя в сборе | |
| 130-3407209 | 1***9 | Ремень привода насоса гидроусилителя рулевого управления | |
| 130-3706315 | 1***5 | Трубка от распределителя зажигания к карбюратору в сборе | |
| 130-3707071 | 1***1 | Держатель проводов к свечам на крышке клапанного механизма | |
| 130-3707073 | 1***3 | Кронштейн держателя | |
| 130-3707078 | 1***8 | Провода высокого напряжения и защитные колпачки (комплект) | |
| 130-3707090 | 1***0 | Провод ПВВО к свече первого цилиндра | |
| 130-3707095 | 1***5 | Провод ПВВО к свече второго цилиндра | |
| 130-3707100 | 1***0 | Провод ПВВО к свече третьего цилиндра | |
| 130-3707105 | 1***5 | Провод ПВВО к свече четвертого цилиндра | |
| 130-3707110 | 1***0 | Провод ПВВО к свече пятого цилиндра | |
| 130-3707115 | 1***5 | Провод ПВВО к свече шестого цилиндра | |
| 130-3707120 | 1***0 | Провод ПВВО к свече седьмого цилиндра | |
| 130-3707125 | 1***5 | Провод ПВВО к свече восьмого цилиндра | |
| 130-3707150 | 1***0 | Провод ПВВО высокого напряжения от катушки зажигания к распределителю зажигания | |
| 130-3707201 | 1***1 | Держатель проводов к свечам на трубке вентиляции картера двигателя | |
| 130-3708110-А | 1***А | Реле включения сигнала аварийного давления воздуха в ресиверах | |
| 130-3724085 | 1***5 | Кожух проводов защитный | |
| 140-8103062 | 1***2 | Крыльчатка вентилятора | |
| 140-8103066 | 1***6 | Втулка крыльчатки | |
| 158-3709040 | 1***0 | Переключатель света фар ножной в сборе | |
| 158-3709046 | 1***6 | Кожух ножного переключателя света защитный в сборе | |
| 158-3709047 | 1***7 | Кожух ножного переключателя защитный | |
| 158-3710588 | 1***8 | Включатель дверной и включатель датчика с канатиком в сборе | |
| 158-3710591 | 1***1 | Канатик включателя | |
| 158-3724299 | 1***9 | Провод лампы маршрутного указателя | |
| 158-3731290 | 1***0 | Кронштейн лампы маршрутного указателя | |
| 158-3731291 | 1***1 | Кронштейн лампы маршрутного указателя | |
| 158-3731293 | 1***3 | Отражатель лампы маршрутного указателя | |
| 158М-3709200 | 1***0 | Переключатель указателей поворота типа П-110 в сборе | |
| 160-5205022 | 1***2 | Втулка провода к маршрутным фонарям проходная | |
| 200386-П8 | 2***8 | Болт крепления генератора | |
| 201420-П8 | 2***8 | Болт М6х20 | |
| 201456-П8 | 2***8 | Болт М8х20 | |
| 201458-П8 | 2***8 | Болт М8х25 | |
| 220050-П8 | 2***8 | Винт М4х8 | |
| 220052-П8 | 2***8 | Винт М4х12 | |
| 220052-П8 | 2***8 | Винт М4х12 | |
| 220076-П8 | 2***8 | Винт | |
| 220076-П8 | 2***8 | Винт | |
| 220078-П8 | 2***8 | Винт М5х12 | |
| 220078-П8 | 2***8 | Винт М5х12 | |
| 220080-П8 | 2***8 | Винт М5х16 | |
| 220080-П8 | 2***8 | Винт М5х16 | |
| 220104-П8 | 2***8 | Винт М6х14 | |
| 220104-П8 | 2***8 | Винт М6х14 | |
| 220104-П8 | 2***8 | Винт М6х14 | |
| 220105-П8 | 2***8 | Винт М6х16 | |
| 220105-П8 | 2***8 | Винт М6х16 | |
| 220105-П8 | 2***8 | Винт М6х16 | |
| 220105-П8 | 2***8 | Винт М6х16 | |
| 220107-П8 | 2***8 | Винт М6х20 | |
| 221513-П | 2***П | Винт крепления розетки | |
| 221582-П8 | 2***8 | Винт | |
| 222525-П8 | 2***8 | Винт | |
| 224571-П13 | 2***3 | Винт | |
| 224598-П8 | 2***8 | Винт М5х12 | |
| 224599-П8 | 2***8 | Винт | |
| 224606-П | 2***П | Винт крепления облицовки | |
| 224610-П | 2***П | Винт крепления облицовки | |
| 224615-П | 2***П | Винт крепления облицовки | |
| 224627-П8 | 2***8 | Винт | |
| 224627-П8 | 2***8 | Винт | |
| 224684-П8 | 2***8 | Винт | |
| 230053-П13 | 2***3 | Винт крепления рассеивателя | |
| 230077-П | 2***П | Винт крепления кронштейна | |
| 230082-П8 | 2***8 | Винт | |
| 230082-П8 | 2***8 | Винт | |
| 231577-П8 | 2***8 | Винт | |
| 231586-П8 | 2***8 | Винт крепления микрофона МФ-15 | |
| 247545-П8 | 2***8 | Шуруп крепления кронштейна | |
| 247588-П8 | 2***8 | Шуруп крепления кронштейна | |
| 250458-П8 | 2***8 | Гайка М3 | |
| 250464-П8 | 2***8 | Гайка М5 | |
| 250508-П8 | 2***8 | Гайка М6х1 | |
| 250508-П8 | 2***8 | Гайка М6х1 | |
| 250508-П8 | 2***8 | Гайка М6х1 | |
| 250510-П8 | 2***8 | Гайка М8х1 | |
| 250514-П8 | 2***8 | Гайка М12х1,75 | |
| 250534-П8 | 2***8 | Гайка | |
| 250762-П8 | 2***8 | Гайка | |
| 250763-П | 2***П | Гайка | |
| 250763-П8 | 2***8 | Гайка | |
| 250764-П8 | 2***8 | Гайка | |
| 251082-П | 2***П | Гайка | |
| 251082-П8 | 2***8 | Гайке М4 | |
| 251086-П8 | 2***8 | Гайка М5 | |
| 251103-П8 | 2***8 | Гайка | |
| 251260-П8 | 2***8 | Гайка | |
| 251351-П8 | 2***8 | Гайка | |
| 251356-П8 | 2***8 | Гайка М6 | |
| 251356-П8 | 2***8 | Гайка М6 | |
| 251365-П | 2***П | Гайка фланцевая | |
| 251365-П | 2***П | Гайка фланцевая | |
| 251365-П | 2***П | Гайка фланцевая | |
| 251365-П | 2***П | Гайка фланцевая | |
| 251365-П8 | 2***8 | Гайка | |
| 251368-П8 | 2***8 | Гайка | |
| 251376-П | 2***П | Гайка | |
| 252003-П | 2***П | Шайба | |
| 252003-П8 | 2***8 | Шайба 5 | |
| 252003-П8 | 2***8 | Шайба 5 | |
| 252004-П | 2***П | Шайба | |
| 252004-П8 | 2***8 | Шайба 6 | |
| 252005-П10 | 2***0 | Шайба | |
| 252005-П10 | 2***0 | Шайба | |
| 252005-П8 | 2***8 | Шайба 8 | |
| 252038-П2 | 2***2 | Шайба | |
| 252130-П2 | 2***2 | Шайба пружинная | |
| 252132-П2 | 2***2 | Шайба 4 | |
| 252133-П | 2***П | Шайба пружинная | |
| 252133-П2 | 2***2 | Шайба 5 | |
| 252133-П2 | 2***2 | Шайба 5 | |
| 252133-П2 | 2***2 | Шайба 5 | |
| 252133-П2 | 2***2 | Шайба 5 | |
| 252133-П2 | 2***2 | Шайба 5 | |
| 252133-П2 | 2***2 | Шайба 5 | |
| 252133-П2 | 2***2 | Шайба 5 | |
| 252134-П | 2***П | Шайба пружинная | |
| 252134-П2 | 2***2 | Шайба 6 | |
| 252134-П2 | 2***2 | Шайба 6 | |
| 252134-П2 | 2***2 | Шайба 6 | |
| 252134-П2 | 2***2 | Шайба 6 | |
| 252134-П2 | 2***2 | Шайба 6 | |
| 252134-П8 | 2***8 | Шайба 6 | |
| 252135-П2 | 2***2 | Шайба 8 пружинная | |
| 252135-П2 | 2***2 | Шайба 8 пружинная | |
| 252135-П8 | 2***8 | Шайба 8 | |
| 252137-П2 | 2***2 | Шайба 12 пружинная | |
| 252154-П2 | 2***2 | Шайба 6 пружинная | |
| 252154-П2 | 2***2 | Шайба 6 пружинная | |
| 252502-П8 | 2***8 | Заклепка крепления облицовки | |
| 252539-П | 2***П | Заклепка | |
| 255821-П10 | 2***0 | Заклёпка ручки выключателя | |
| 258-3709043 | 2***3 | Козырек клеммы ножного переключателя защитный | |
| 301089-П10 | 3***0 | Болт ножа выключателя | |
| 301197-П8 | 3***8 | Болт крепления распределителя зажигания | |
| 305268-П8 | 3***8 | Штуцер | |
| 305636-П8 | 3***8 | Шайба специальная | |
| 307422-П | 3***П | Гайкодержатель крепления указателя маршрута | |
| 307422-П | 3***П | Гайкодержатель крепления указателя маршрута | |
| 308025-П | 3***П | Лампа 12 в, 6 св | |
| 308041-П | 3***П | Лампа 12 в, 6 св | |
| 308333-П8 | 3***8 | Скоба крепления трубки | |
| 308360-П8 | 3***8 | Хомут | |
| 677-1707078-Б | 6***Б | Кронштейн крепления клапана включения заднего хода | |
| 677-3709065 | 6***5 | Кронштейн крепления переключателя указателей поворота | |
| 677-3710094 | 6***4 | Включатель сигнала водителя | |
| 677-3710593 | 6***3 | Кронштейн крепления включателя | |
| 677-3710617 | 6***7 | Крышка включателей | |
| 677-3710621-Б | 6***Б | Облицовка включателей | |
| 677-3710632 | 6***2 | Кронштейн клавишных включателей в сборе | |
| 677-3710633 | 6***3 | Кронштейн клавишных включателей | |
| 677-3716058 | 6***8 | Облицовка указателя поворота в сборе | |
| 677-3716059 | 6***9 | Облицовка заднего фонаря | |
| 677-3716070 | 6***0 | Ободок облицовки заднего фонаря в сборе | |
| 677-3716071 | 6***1 | Ободок облицовки | |
| 677-3716082 | 6***2 | Прокладка облицовки указателя поворота уплотнительная | |
| 677-3724190 | 6***0 | Скоба крепления трубки | |
| 677-3724304 | 6***4 | Основание бокового указателя поворота в сборе | |
| 677-3724305 | 6***5 | Основание бокового указателя поворота | |
| 677-3726310 | 6***0 | Прокладка основания уплотнительная | |
| 677-3726323 | 6***3 | Прокладка рассеивателя бокового указателя поворота | |
| 677-3731040 | 6***0 | Рассеиватель переднего габаритного фонаря | |
| 677-3731140 | 6***0 | Рассеиватель заднего габаритного фонаря | |
| 677-3734043 | 6***3 | Кронштейн крепления транзисторного коммутатора | |
| 677-3743021 | 6***1 | Прокладка противотуманной фары | |
| 677-3805025-Б | 6***Б | Панель щитка приборов с приборами в сборе | |
| 677-3805028-Б | 6***Б | Панель щитка приборов в сборе | |
| 677-3810033 | 6***3 | Пластина крепления манометра МД-29 в сборе | |
| 677-3810414-Б | 6***Б | Тройник | |
| 677-5205030 | 6***0 | Кронштейн крепления стеклоочистителя в сборе | |
| 677-5205031 | 6***1 | Кронштейн крепления стеклоочистителя | |
| 677-5206010 | 6***0 | Стекло ветрового окна правое | |
| 677-5206011 | 6***1 | Стекло ветрового окна левое | |
| 677-5206050 | 6***0 | Уплотнитель стекла ветрового окна | |
| 677-5206063 | 6***3 | Замок уплотнителя стекла ветрового окна | |
| 677-5206421 | 6***1 | Стекло ветровое боковое правое | |
| 677-5206467 | 6***7 | Уплотнитель правого бокового ветрового стекла | |
| 677-5206468 | 6***8 | Замок уплотнителя правого бокового ветрового стекла | |
| 677-7906120 | 6***0 | Кронштейн крепления усилителя АГУ-10-3 правый в сборе | |
| 677-7906121 | 6***1 | Кронштейн крепления усилителя АГУ-10-3 левый в сборе | |
| 677-7906122 | 6***2 | Кронштейн крепления усилителя АГУ-10-3 правый | |
| 677-7906123 | 6***3 | Кронштейн крепления усилителя АГУ-10-3 левый | |
| 698-1707010 | 6***0 | Клапан включения заднего хода с электромагнитом в сборе | |
| Л158-3716084 | Л***4 | Прокладка под задний фонарь | |
| Л158В-3703108 | Л***8 | Основание выключателя аккумуляторной батареи | |
| Л158В-3703112 | Л***2 | Болт выключателя токоприемный | |
| Л158В-3703122 | Л***2 | Болт контакта ножа выключателя | |
| Л158В-3716048 | Л***8 | Патрон лампы освещения маршрута | |
| Л158В-3731230 | Л***0 | Провод лампы в сборе | |
| Л158Ю-3808014 | Л***4 | Датчик перегрева воды в радиаторе типа ТМ-30 в сборе | |
| ФГ3-3711329 | Ф***9 | Винт крепления ободка | |
| ФП10-3716100-Г | Ф***Г | Корпус заднего указателя поворота в сборе | |
| ФП10-3716203 | Ф***3 | Прокладка рассеивателя | |
| ФП10-3716204 | Ф***4 | Рассеиватель | |
| ФП10-3716221 | Ф***1 | Ободок подфарника | |
| 1 | 6***0 | Фонарь габаритный передний в сборе | |
| 2 | Л***0 | Подфарник типа ФП-102Б в сборе | |
| 3 | Л***0 | Фара типа ФГ-122 в сборе | |
| 4 | 6***0 | Фара противотуманная типа ФГ-132 в сборе | |
| 5 | 6***А | Стеклоочиститель левый типа СЛ-123 в сборе | |
| 6 | 6***А | Стеклоочиститель правый типа СЛ-124 в сборе | |
| 7 | 1***0 | Реле-регулятор типа РР-5 в сборе | |
| 8 | 1***0 | Генератор переменного тока типа Г2-Б в сборе | |
| 9 | 6***0 | Выпрямитель в сборе | |
| 10 | 6***0 | Реле блокировки стартера в сборе | |
| 10 | 6***0 | Реле блокировки стартера в сборе | |
| 11 | 6***5 | Реле сигналов типа РС-504 в сборе | |
| 12 | 6***0 | Реле включателя сигнала Стоп типа РС-505 | |
| 13 | 6***0 | Усилитель мощности АГУ-10-3 в сборе | |
| 14 | 1***0 | Микрофон типа МФ-15 в сборе | |
| 15 | 6***0 | Блок клавишных включателей | |
| 16 | 6***А | Переключатель света центральный типа П-310 в сборе | |
| 17 | 1***0 | Включатель зажигания в сборе | |
| 18 | 6***Б | Часы типа АЧГ-СБ в сборе | |
| 19 | 6***0 | Спидометр типа СП-119 в сборе | |
| 20 | 1***Б | Сигналы типа С-18 с кронштейном в сборе | |
| 21 | 6***0 | Щиток приборов типа КП-115 в сборе | |
| 22 | 1***4 | Электродвигатель вентилятора кабины типа МЭ11 в сборе | |
| 23 | 6***2 | Пульт управления гидромеханической передачей типа П-751 | |
| 24 | 1***Б | Розетка переносной лампы штепсельная | |
| 25 | 1***А | Реле включения сигнала аварийного давления воздуха в ресиверах | |
| 26 | 6***0 | Указатель поворота боковой в сборе | |
| 27 | 6***6 | Прерыватель указателей поворота типа РС-57Б в сборе | |
| 28 | 1***0 | Сигнал кондуктора типа С-39 | |
| 29 | 6***0 | Включатель фонаря освещения задней двери типа ВК-9 в сборе | |
| 30 | 1***0 | Батарея аккумуляторная в сборе (с электролитом заряженная) типа 6-СТ-78 | |
| 31 | Л***А | Выключатель аккумуляторной батареи в сборе | |
| 32 | 1***0 | Стартер типа СТ-130 в сборе | |
| 33 | 6***0 | Коммутатор транзисторный ТК-102 в сборе | |
| 34 | 6***0 | Сопротивление добавочное СЭ-107 в сборе | |
| 35 | 6***0 | Катушка зажигания Б-114 в сборе | |
| 36 | 1***0 | Свеча зажигания в сборе | |
| 37 | 1***0 | Распределитель зажигания в сборе | |
| 38 | 6***0 | Датчик давления масла типа ММ-352 в сборе | |
| 39 | 6***0 | Датчик аварийного давления масла типа ММ- 106 в сборе | |
| 40 | 6***2 | Датчик электроспидометра типа МЭ-300 в сборе | |
| 41 | 6***0 | Сигнализатор перегрева масла в гидромеханической передаче в сборе | |
| 42 | 6***0 | Клапан включателя заднего хода с электромагнитом в сборе | |
| 43 | Л***А | Плафон кабины в сборе | |
| 44 | Л***2 | Датчик температуры масла в гидромеханической коробке и двигателе типа ТМ-100 в сборе | |
| 45 | 1***0 | Колодка контактная в сборе | |
| 46 | 6***0 | Лампа люминесцентная типа ДС-20 | |
| 46 | 6***Б | Панель крепления реле автоматического включения стояночного освещения салона | |
| 47 | 6***2 | Сопротивление добавочное в сборе | |
| 48 | 6***Б | Датчик указателя уровня топлива типа БМ-128А | |
| 49 | 6***0 | Громкоговоритель типа 1ГД-18 в сборе | |
| 50 | 6***0 | Фонарь габаритный задний в сборе | |
| 51 | Л***0 | Указатель поворота задний в сборе | |
| 52 | Л***0 | Фонарь задний в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
