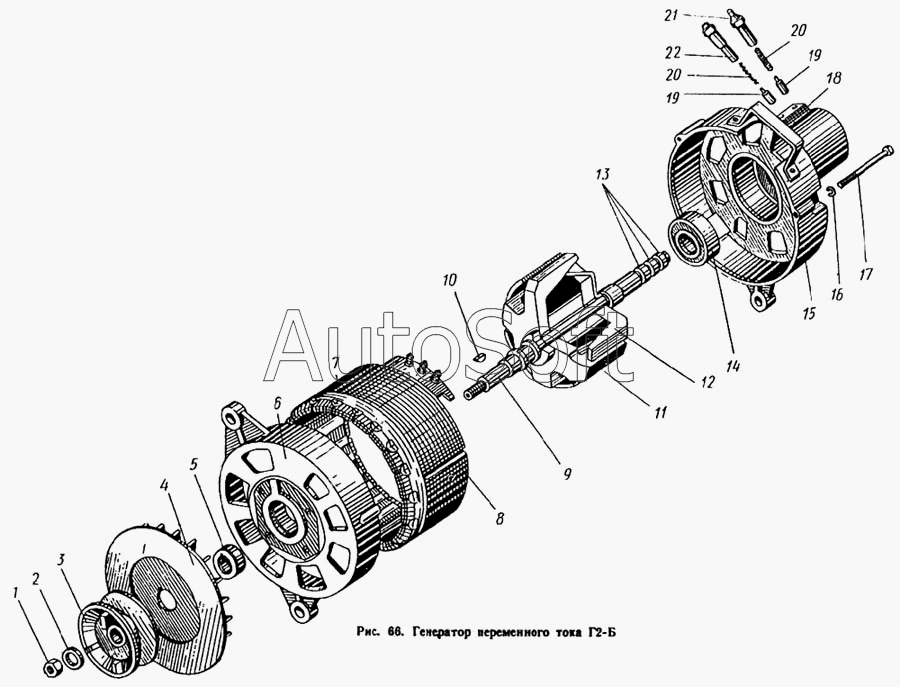

Каталог запасных частей к технике: ЛиАЗ 677. Генератор переменного тока Г2-Б
8
22
21
20
20
19
19
18
17
16
15
14
13
12
11
10
9
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201540-П8 | 2***8 | Болт М12х30 | |
| 201544-П8 | 2***8 | Болт М12х40 | |
| 250515-П8 | 2***8 | Гайка М12х1,25 | |
| 252007-П8 | 2***8 | Шайба 12 | |
| 677-3701322 | 6***2 | Кронштейн генератора | |
| 677-3701327 | 6***7 | Планка генератора натяжная | |
| 677-3701331-Б | 6***Б | Кронштейн натяжной планки | |
| Г2-3701215-Б | Г***Б | Втулка ротора | |
| 1 | М***5 | Гайка | |
| 2 | М***4 | Шайба пружинная | |
| 3 | Г***Б | Шкив | |
| 4 | Г***Б | Вентилятор в сборе | |
| 5 | Г***Б | Втулка | |
| 6 | Г***Б | Крышка генератора со стороны привода в сборе | |
| 7 | Г***Б | Катушка статора | |
| 8 | Г***Б | Статор генератора с катушками в сборе | |
| 9 | Г***Б | Вал ротора | |
| 10 | М***8 | Шпонка шкива | |
| 11 | Г***Б | Ротор генератора с контактными кольцами в сборе | |
| 12 | Г***Б | Катушка ротора в сборе | |
| 13 | Г***Б | Кольцо контактное | |
| 14 | 6***5 | Подшипник крьшек в сборе | |
| 15 | Г***Б | Крышка генератора со стороны контактных колец в сборе | |
| 16 | Х***2 | Шайба пружинная | |
| 17 | Г***Б | Шпилька стяжная | |
| 18 | Г***Б | Основание щеткодержателей | |
| 19 | Г***В | Щетка | |
| 20 | Г***Б | Пружина щеток | |
| 21 | Г***Б | Щеткодержатель изолированный в сборе | |
| 22 | Г***Б | Щеткодержатель |
