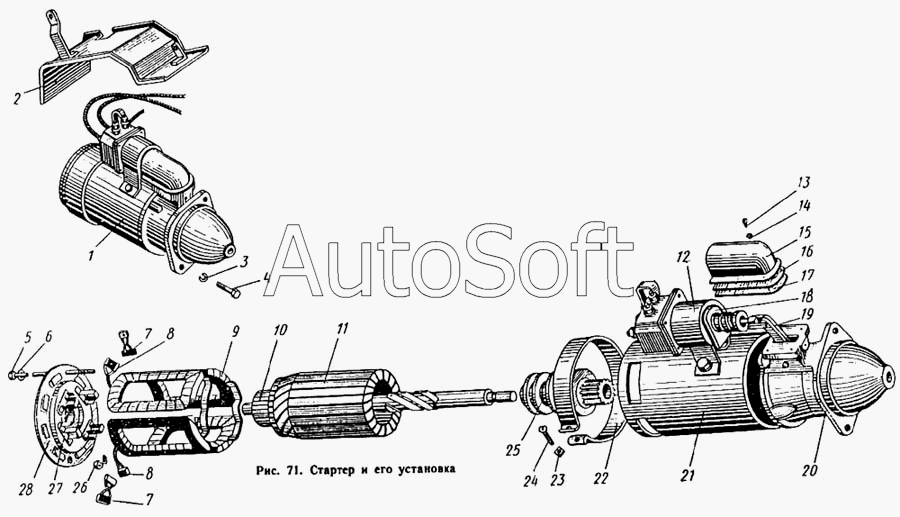

Каталог запасных частей к технике: ЛиАЗ 677. Стартер и его установка
13
28
27
26
25
24
23
22
21
20
19
18
17
16
15
14
12
11
10
9
8
8
7
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 305113-П | 3***П | Гайка крепления щитка | |
| 375-3708702 | 3***2 | Щиток стартера в сборе | |
| 375-3708704 | 3***4 | Лапа щитка короткая | |
| 375-3708705 | 3***5 | Лапа щитка длинная | |
| 1 | 1***0 | Стартер типа СТ-130 в сборе | |
| 2 | 3***9 | Щиток стартера | |
| 3 | 2***2 | Шайба 12 пружинная | |
| 4 | 3***8 | Болт крепления стартера | |
| 5 | С***3 | Шпилька стяжная | |
| 6 | Х***2 | Шайба пружинная | |
| 7 | 1***А | Щетка изолированная | |
| 8 | 1***3 | Щетка неизолированная | |
| 9 | С***0 | Катушка полюсов в сборе | |
| 10 | С***0 | Коллектор в сборе | |
| 11 | С***0 | Якорь в сборе | |
| 12 | Р***Б | Реле стартера типа РС14-Б в сборе | |
| 13 | 8***8 | Винт крепления защитного кожуха | |
| 14 | Х***2 | Шайба пружинная | |
| 15 | С***6 | Кожух защитный | |
| 16 | С***5 | Прокладка кожуха | |
| 17 | С***7 | Прокладка кожуха | |
| 18 | С***7 | Прокладка кожуха со стороны реле | |
| 19 | С***0 | Рычаг привода стартера в сборе | |
| 20 | С***Б | Крышка стартера со стороны привода в сборе | |
| 21 | С***0 | Корпус стартера в сборе | |
| 22 | С***4 | Лента корпуса защитная | |
| 23 | 8***1 | Гайка винта | |
| 24 | М***9 | Винт ленты стяжной | |
| 25 | С***0 | Привод стартера в сборе | |
| 26 | 1***9 | Пружина щетки | |
| 27 | 1***6 | Щеткодержатель | |
| 28 | С***0 | Крышка стартера со стороны коллектора в сборе |
