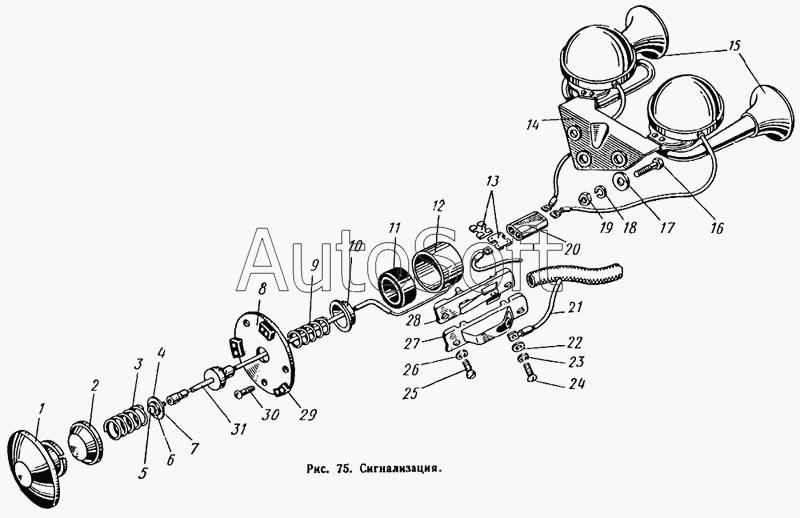

Каталог запасных частей к технике: ЛиАЗ 677. Сигнализация
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 110-3721085 | 1***5 | Провод включателя сигнала | |
| 110-3721089 | 1***9 | Наконечник провода | |
| 110-3722052 | 1***2 | Зажим предохранителей | |
| 110-3722105 | 1***5 | Предохранитель плавкий 10 а в сборе | |
| 110-3722105 | 1***5 | Предохранитель плавкий 10 а в сборе | |
| 110-3722205 | 1***5 | Предохранитель плавкий 20 а в сборе | |
| 110-3722205 | 1***5 | Предохранитель плавкий 20 а в сборе | |
| 110-3724047 | 1***7 | Втулка верхнего пучка проводов к вентилятору водителя проходная | |
| 120-3711054 | 1***4 | Втулка провода аккумуляторной батареи проходная | |
| 120-3721036-Б | 1***Б | Пластина контакта с массой кнопки сигнала в сборе | |
| 120-3724015 | 1***5 | Рамка втулки | |
| 120-3724015 | 1***5 | Рамка втулки | |
| 120-3724190 | 1***0 | Скоба крепления пучка проводов к левому боковому стрингеру | |
| 122-3722245 | 1***5 | Упор запасного предохранителя | |
| 122-3722246 | 1***6 | Упор предохранителя | |
| 124-3724419 | 1***9 | Втулка проходная | |
| 127-3722224 | 1***4 | Клемма | |
| 127-3724209 | 1***9 | Втулка пучка проводов щитка приборов к щитку в стенке капота проходная нижняя | |
| 130-3721048 | 1***8 | Основание контактного устройства сигнала | |
| 130-3721062 | 1***2 | Устройство сигнала контактное с крышкой в сборе | |
| 130-3721066 | 1***6 | Контакт контактного устройства сигнала с шиной в сборе | |
| 130-3721071 | 1***1 | Пружина контактного устройства сигнала | |
| 130-3721073 | 1***3 | Контакт | |
| 130-3721082 | 1***2 | Кольцо контактное в сборе | |
| 130-3721086 | 1***6 | Провод включателя сигнала в сборе | |
| 130-3721091 | 1***1 | Пластина крепления контактного устройства | |
| 130-3721095 | 1***5 | Шина токоведущая | |
| 130-3721133 | 1***3 | Вставка основания контактного устройства сигнала | |
| 130-3724151 | 1***1 | Втулка изоляционная | |
| 200263-П8 | 2***8 | Болт | |
| 201456-П8 | 2***8 | Болт М8х20 | |
| 201460-П8 | 2***8 | Болт М8х30 | |
| 220050-П8 | 2***8 | Винт М4х8 | |
| 220078-П8 | 2***8 | Винт М5х12 | |
| 220078-П8 | 2***8 | Винт М5х12 | |
| 220079-П8 | 2***8 | Винт М5х14 | |
| 220103-П8 | 2***8 | Винт М6х12 | |
| 220104-П8 | 2***8 | Винт М6х14 | |
| 224627-П8 | 2***8 | Винт | |
| 250464-П8 | 2***8 | Гайка М5 | |
| 250510-П16 | 2***6 | Гайка | |
| 250510-П8 | 2***8 | Гайка М8х1 | |
| 250534-П | 2***П | Гайка М8 | |
| 250763-П8 | 2***8 | Гайка | |
| 250764-П8 | 2***8 | Гайка | |
| 251356-П8 | 2***8 | Гайка М6 | |
| 251365-П | 2***П | Гайка фланцевая | |
| 252002-П8 | 2***8 | Шайба 4 | |
| 252003-П8 | 2***8 | Шайба 5 | |
| 252004-П8 | 2***8 | Шайба 6 | |
| 252005-П8 | 2***8 | Шайба 8 | |
| 252132-П2 | 2***2 | Шайба 4 | |
| 252133-П2 | 2***2 | Шайба 5 | |
| 252134-П2 | 2***2 | Шайба 6 | |
| 252135-П2 | 2***2 | Шайба 8 пружинная | |
| 252135-П2 | 2***2 | Шайба 8 пружинная | |
| 252155-П16 | 2***6 | Шайба | |
| 252539-П | 2***П | Заклепка | |
| 304131-П8 | 3***8 | Заклепка трубчатая | |
| 305597-П8 | 3***8 | Шайба упора | |
| 306725-П8 | 3***8 | Скоба крепления провода | |
| 308333-П8 | 3***8 | Скоба крепления трубки | |
| 308334-П8 | 3***8 | Скоба крепления верхнего пучка проводов к уголку | |
| 308360-П8 | 3***8 | Хомут | |
| 308370-П8 | 3***8 | Скоба | |
| 308370-П8 | 3***8 | Скоба | |
| 540106 | 5***6 | Наконечник к положительной клемме аккумуляторной батареи | |
| 677-3722159 | 6***9 | Кронштейн крепления автомата защиты и панели предохранителей | |
| 677-3722210-Б | 6***Б | Панель плавких предохранителей в сборе | |
| 677-3722212 | 6***2 | Панель плавких предохранителей | |
| 677-3722235 | 6***5 | Шина автомата защиты питающая | |
| 677-3722237 | 6***7 | Шина питания предохранителей ступенчатая | |
| 677-3722239 | 6***9 | Шина питания предохранителей малая | |
| 677-3722240 | 6***0 | Шина питания предохранителей большая | |
| 677-3722242 | 6***2 | Панель запасных предохранителей в сборе | |
| 677-3722244 | 6***4 | Панель запасных предохранителей | |
| 677-3722255 | 6***5 | Кронштейн крепления панели предохранителей | |
| 677-3724184 | 6***4 | Провод аккумуляторной батареи к выключателю аккумуляторной батареи в сборе | |
| 677-3724185 | 6***5 | Провод от включателя аккумуляторной батареи к стартеру | |
| 677-3724186 | 6***6 | Жолоб со скобой в сборе | |
| 677-3724187 | 6***7 | Жолоб правый | |
| 677-3724188 | 6***8 | Жолоб левый со скобой в сборе | |
| 677-3724189 | 6***9 | Жолоб левый | |
| 677-3724190 | 6***0 | Скоба крепления трубки | |
| 677-3724201 | 6***1 | Пучок проводов верхний в сборе | |
| 677-3724206-Б | 6***Б | Пучок проводов нижний в сборе | |
| 677-3724271 | 6***1 | Провод массы реле-регулятора | |
| 677-3724302 | 6***2 | Пучок проводов питания приборов | |
| 677-3724335 | 6***5 | Пучок проводов гидромеханической передачи | |
| 677-3724340 | 6***0 | Провод питания контрольных ламп | |
| 677-3724350 | 6***0 | Провод между датчиками давления в ресиверах | |
| 677-3724376 | 6***6 | Провод массы датчика перегрева воды в радиаторе | |
| 677-3724395 | 6***5 | Провод массы плафона водителя | |
| 677-3724406 | 6***6 | Провод от реле блокировки к выпрямителю в сборе | |
| 677-3724415 | 6***5 | Провод между сопротивлениями в сборе | |
| 677-3724446 | 6***6 | Пучок проводов от транзисторного коммутатора к катушке зажигания | |
| 677-3724660 | 6***0 | Провод массы двигателя | |
| Л158В-3721052 | Л***2 | Кнопка сигнала в сборе | |
| Л158В-3722154 | Л***4 | Автомат защитный 70 а в сборе | |
| Л158В-3724163 | Л***3 | Провод массы реле включения дежурного освещения | |
| Л158В-3724198 | Л***8 | Провод массы выпрямителя | |
| Л158В-3724210 | Л***0 | Пучок проводов ламп освещения маршрута | |
| Л158В-3724264-Б | Л***Б | Провод между пусковыми кнопками | |
| Л158В-3724299 | Л***9 | Провод габаритного фонаря в сборе | |
| Л158В-3724316 | Л***6 | Провод массы штепсельной розетки | |
| Л158В-3724325 | Л***5 | Провод массы включателя контрольной лампы «дверь» | |
| 1 | Л***2 | Крышка кнопки сигнала | |
| 2 | 1***0 | Колпачок провода кнопки сигнала | |
| 3 | 1***8 | Пружина контакта провода кнопки сигнала | |
| 4 | 1***2 | Тарелка пружины контакта провода кнопки | |
| 5 | 2***8 | Винт М4х6 | |
| 6 | 2***2 | Шайба 4 | |
| 7 | 2***8 | Шайба 4 | |
| 8 | 1***А | Пластина контакта с массой кнопки сигнала в сборе | |
| 9 | 1***0 | Пружина болта | |
| 10 | 1***2 | Тарелка пружины контакта с массой кнопки сигнала | |
| 11 | 1***0 | Прокладка контактного кольца | |
| 12 | 1***3 | Кольцо контактное | |
| 13 | 1***7 | Пружина ответвительного соединителя | |
| 14 | 6***8 | Кронштейн крепления сигналов | |
| 15 | 1***Б | Сигналы типа С-18 с кронштейном в сборе | |
| 16 | 2***8 | Болт | |
| 17 | 1***6 | Шайба специальная | |
| 18 | 2***2 | Шайба | |
| 19 | 2***8 | Гайка М8х1 | |
| 20 | Л***4 | Корпус ответвительного соединителя | |
| 21 | 6***Б | Пучок проводов щитка приборов в сборе | |
| 22 | 2***8 | Шайба 4 | |
| 23 | 2***8 | Шайба 4 пружинная | |
| 24 | 2***8 | Винт М4х8 | |
| 25 | 2***8 | Винт М5х12 | |
| 26 | 2***2 | Шайба 5 пружинная | |
| 27 | 1***7 | Крышка контактного устройства сигнала | |
| 28 | 1***2 | Устройство сигнала контактное в сборе | |
| 29 | 1***Б | Захват крышки кнопки сигнала | |
| 30 | 3***8 | Винт | |
| 31 | 1***5 | Провод кнопки сигнала |
