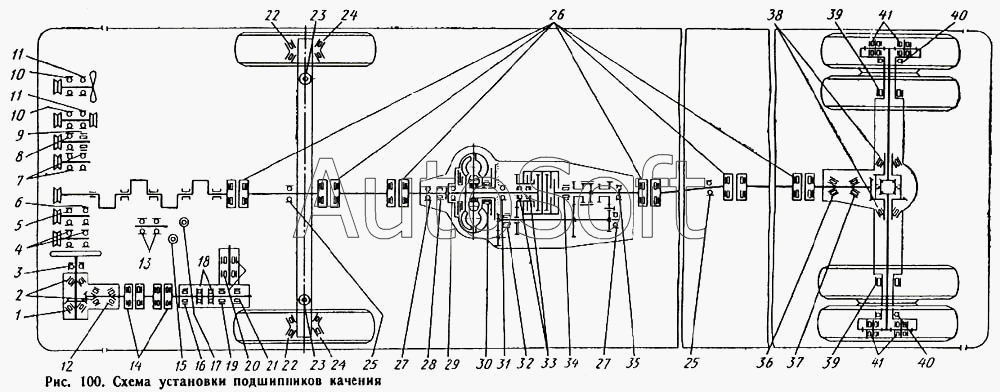

Каталог запасных частей к технике: ЛиАЗ 677. Схема установки подшипников качения
36
25
25
26
27
27
28
29
30
31
32
33
34
35
24
24
36
37
37
38
38
39
39
40
40
41
41
12
1
2
3
4
5
6
7
8
9
10
10
11
11
13
14
15
16
17
18
19
20
21
22
22
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 677-6106210 | 6***0 | Шариковый радиальный однорядный с двумя защитными шайбами 10х30х9 по ГОСТу № 80200 | |
| 1 | 1***1 | Роликовый конический без внутреннего кольца 72 по ГОСТу № 977909К1 | |
| 2 | 6***0 | Роликовый конический однорядный 35х72х18,5 по ГОСТу № 7207 | |
| 3 | 1***0 | Шариковый радиально-упорный штампованный 28х42х26 по ГОСТу № 836906 | |
| 4 | Ш***н | Шариковый радиальный однорядный с защитной шайбой 25х62х17 по ГОСТу № 60305 | |
| 5 | 3***П | Шариковый радиальный однорядный с резиновым уплотнением 17х62х20 по ГОСТу № 160703 | |
| 6 | 1***1 | Шариковый радиальный однорядный с войлочным уплотнением 17х47х15,5 по ГОСТу № 20803 | |
| 7 | 1***3 | Шариковый радиальный однорядный 35х72х17 по ГОСТу № 207 | |
| 8 | 3***П | Шариковый радиальный однорядный с двумя защитными шайбами 20х52х18 по ГОСТу № 1180304 | |
| 9 | 3***П | Игольчатый без внутреннего кольца 12х22х16 по ГОСТу № 154901 | |
| 10 | 6***2 | Подшипник шариковый радиальный однорядный со стопорной канавкой на наружном кольце 30х62х16 по ГОСТу № 50206 | |
| 11 | 6***3 | Подшипник шариковый радиальный однорядный 30х62х16 по ГОСТу № 206 | |
| 12 | 6***4 | Роликовый конический однорядный 30х60х17,5 по ГОСТу № 7206 | |
| 13 | 1***2 | Шариковый радиальный однорядный с защитной шайбой 25х62х17 по ГОСТу № 60018 | |
| 14 | 6***9 | Игольчатый без внутреннего кольца 15,2х28х19 по ГОСТу № 704902 | |
| 15 | Ш***/ | Шариковый радиальный однорядный 30х42х7/6 по ГОСТу № 706У | |
| 16 | Р***р | Роликовый радиальный с короткими цилиндрическими роликами 30х62х16 по ГОСТу № 2206 | |
| 17 | 1***7 | Сепаратор с шариками от упорного радиального подшипника 15,3х27,7х4,763 по ГОСТу № 948102 | |
| 18 | Ш***о | Шариковый упорный однорядный 35х62х18 по ГОСТу № 8207 | |
| 19 | Р***р | Роликовый радиальный с короткими цилиндрическими роликами 30х62х16 по ГОСТу № 2206 | |
| 20 | И***м | Игольчатый с одним штампованным наружным кольцом 45х55х38 по ГОСТу № 943/45 | |
| 21 | Р***р | Роликовый радиальный с короткими цилиндрическими роликами 30х62х16 по ГОСТу № 2206 | |
| 22 | 1***5 | Роликовый конический однорядный 50х110х42,5 по ГОСТу № 7610К1 | |
| 23 | 6***4 | Шариковый упорный 50х95х31 по ГОСТу № 108810 | |
| 24 | 6***5 | Роликовый конический однорядный 65х140х51,5 по ГОСТу № 7613К1 | |
| 25 | 3***П | Шариковый радиальный однорядный 70х110х20 по ГОСТу № 114 | |
| 26 | 1***4 | Игольчатый без внутреннего кольца с резиновой манжетой 25х39х32,5 по ГОСТу № 804805 | |
| 27 | Ш***к | Шариковый радиальный однорядный с канавкой на наружном кольце и установочным кольцом 55х120х29 по ГОСТу № 50311 | |
| 28 | 6***Б | Роликовый радиальный с короткими цилиндрическими роликами 60х110х22 по ГОСТу № 32212 | |
| 29 | Ш***к | Шариковый радиальный однорядный с канавкой на наружном кольце и установочным кольцом 55х120х29 по ГОСТу № 50311 | |
| 30 | Р***р | Роликовый радиальный с короткими цилиндрическими роликами 30х62х16 по ГОСТу № 2206 | |
| 31 | Ш***3 | Шариковый радиальный однорядный 55х140х33 по ГОСТу № 411 | |
| 32 | Р***р | Роликовый радиальный с короткими цилиндрическими роликами 30х62х16 по ГОСТу № 2206 | |
| 33 | Ш***5 | Шариковый радиально-упорный однорядный 55х90х18 по ГОСТу № 46111 | |
| 34 | Р***р | Роликовый радиальный с короткими цилиндрическими роликами 30х62х16 по ГОСТу № 2206 | |
| 35 | Ш***к | Шариковый радиальный однорядный с канавкой на наружном кольце и установочным кольцом 55х120х29 по ГОСТу № 50311 | |
| 36 | 3***3 | Роликовый конический однорядный 75х160х58,5 | |
| 36 | 3***3 | Роликовый конический однорядный 75х160х58,5 | |
| 37 | 3***3 | Роликовый конический однорядный 70х150х54,5 | |
| 37 | 3***3 | Роликовый конический однорядный 70х150х54,5 | |
| 38 | 3***2 | Роликовый конический однорядный 80х140х28,5 | |
| 38 | 3***2 | Роликовый конический однорядный 80х140х28,5 | |
| 39 | N***2 | Роликовый радиальный с короткими цилиндрическими роликами 110х200х38 | |
| 39 | N***2 | Роликовый радиальный с короткими цилиндрическими роликами 110х200х38 | |
| 40 | 6***2 | Шариковый радиальный однорядный 110х200х38 | |
| 40 | 6***2 | Шариковый радиальный однорядный 110х200х38 | |
| 41 | 0***5 | Подшипник роликовый радиальный без колеи 34х46х27,8 | |
| 41 | 0***5 | Подшипник роликовый радиальный без колеи 34х46х27,8 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
