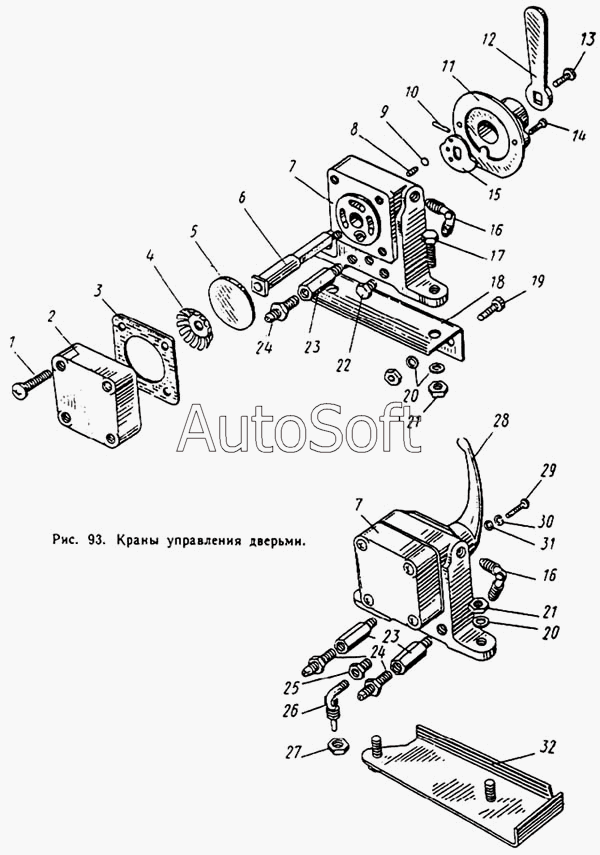

Каталог запасных частей к технике: ЛиАЗ 677. Краны управления дверьми
23
23
14
15
16
16
17
18
19
20
20
21
21
22
13
24
24
25
26
27
28
29
30
31
32
2
1
3
4
5
6
7
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 120-3816024 | 1***4 | Гайкодержатель | |
| 190-6505019 | 1***9 | Втулка корпуса крана | |
| 190-6505020 | 1***0 | Заглушка корпуса крана | |
| 191-6505018 | 1***8 | Корпус крана | |
| 191-6505021 | 1***1 | Втулка канала корпуса | |
| 220104-П8 | 2***8 | Винт М6х14 | |
| 224684-П8 | 2***8 | Винт | |
| 251104-П8 | 2***8 | Гайка | |
| 309704-П | 3***П | Пломба | |
| 677-3805073-Б | 6***Б | Кронштейн крепления панели левый | |
| 1 | 2***8 | Винт | |
| 2 | 1***8 | Крышка корпуса крана нижняя | |
| 3 | 1***Б | Прокладка нижней крышки крана | |
| 4 | 1***8 | Шайба золотника крана распорная | |
| 5 | 1***0 | Золотник крана | |
| 6 | 1***5 | Ось рукоятки крана | |
| 7 | 1***4 | Корпус крана в сборе | |
| 8 | 1***9 | Пружина фиксатора рукоятки крана | |
| 9 | 3***П | Шарик фиксатора крана | |
| 10 | 2***П | Штифт | |
| 11 | 1***2 | Крышка корпуса крана верхняя | |
| 12 | 6***3 | Рукоятка крана экстренного открывания дверей | |
| 13 | 3***3 | Болт крепления рукоятки | |
| 14 | 2***8 | Винт М6х16 | |
| 15 | 1***8 | Шайба-фиксатор рукоятки крана | |
| 16 | 4***П | Угольник ввертный | |
| 17 | 2***8 | Болт М8х25 | |
| 18 | 6***2 | Кронштейн крепления крана экстренного открывания дверей | |
| 19 | 2***8 | Винт | |
| 20 | 2***2 | Шайба 8 пружинная | |
| 20 | 2***2 | Шайба 8 пружинная | |
| 21 | 2***8 | Гайка М8х1 | |
| 22 | 2***П | Пробка КГ 1/4" | |
| 23 | 1***4 | Переходник крана | |
| 24 | 3***8 | Штуцер ввертный | |
| 24 | 3***8 | Штуцер ввертный | |
| 25 | 3***8 | Штуцер | |
| 26 | 4***П | Угольник | |
| 27 | 4***8 | Гайка накидная | |
| 28 | 6***6 | Рукоятка крана управления дверьми | |
| 29 | 2***8 | Винт М5х16 | |
| 30 | 2***2 | Шайба 5 | |
| 31 | 2***8 | Шайба 5 | |
| 32 | 6***Б | Кронштейн крепления панели левый в сборе |
