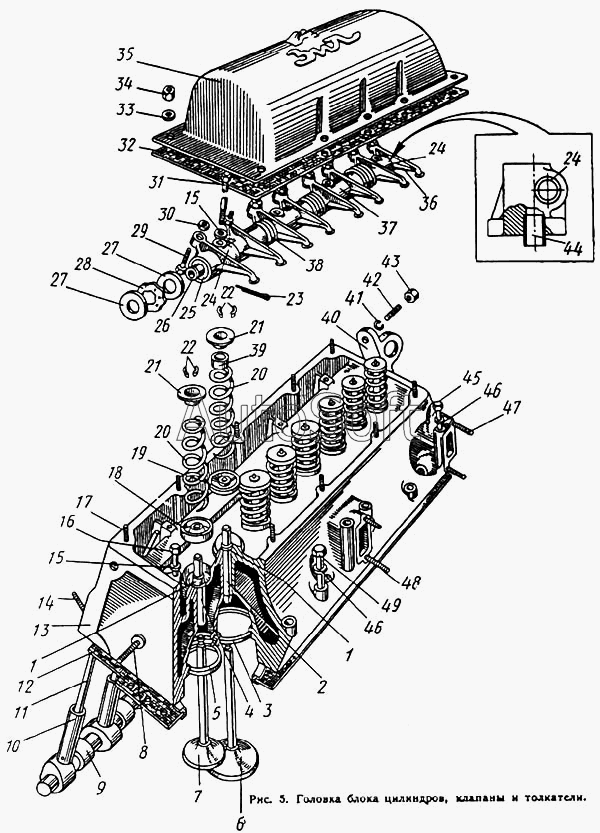

Каталог запасных частей к технике: ЛиАЗ 677. Головка блока цилиндров, клапаны и толкатели
25
33
32
31
30
29
28
27
27
26
34
24
24
24
23
22
22
21
21
20
20
19
17
16
42
49
48
48
47
46
46
45
44
43
15
15
41
40
39
38
37
36
35
6
14
13
12
11
10
9
8
7
5
4
3
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-1003258 | 1***8 | Крышка головки блока цилиндров с прокладкой в сборе | |
| 130-1007010-Б1 | 1***1 | Клапан впускной | |
| 130-1007015-Б1 | 1***1 | Клапан выпускной в сборе | |
| 130-1007055-А | 1***А | Толкатель клапана | |
| 130-1007098 | 1***8 | Коромысло клапанов с осью и стойками в сборе | |
| 130-1007105 | 1***5 | Стойка оси коромысел со втулкой в сборе | |
| 130-1007110-А | 1***А | Коромысло клапана со втулкой в сборе | |
| 130-1007177-Б | 1***Б | Штанга толкателя клапана | |
| 130-1007178-Б | 1***Б | Наконечник штанги толкателя нижний | |
| 130-1007179-Б | 1***Б | Наконечник штанги толкателя верхний | |
| 130-1007221-Б | 1***Б | Заглушка выпускного клапана | |
| 130-1007315 | 1***5 | Корпус механизма вращения клапана | |
| 130-1007319 | 1***9 | Пружина механизма вращения клапана | |
| 130-1007321 | 1***1 | Шайба механизма вращения клапана упорная | |
| 130-1007325 | 1***5 | Пружина шарика механизма вращения клапана | |
| 130-1007329 | 1***9 | Кольцо механизма вращения клапана замковое | |
| 375-1000108 | 3***8 | Комплект гильз и деталей на один двигатель | |
| 375-1000109 | 3***9 | Комплект гильз и деталей на один цилиндр | |
| 375-1003010-Б | 3***Б | Головка цилиндров с клапанами правая в сборе | |
| 375-1003011-Б | 3***Б | Головка цилиндров с клапанами левая в сборе | |
| 1 | 3***П | Кольцо направляющей втулки пружинное | |
| 2 | 1***Б | Втулка впускного клапана направляющая | |
| 3 | 1***9 | Седло впускного клапана вставное | |
| 4 | 1***3 | Втулка выпускного клапана направляющая | |
| 5 | 1***0 | Седло выпускного клапана вставное | |
| 6 | 1***Б | Клапан впускной | |
| 7 | 1***Б | Клапан выпускной в сборе | |
| 8 | 4***П | Шпилька | |
| 9 | 1***5 | Вал распределительный | |
| 10 | 1***5 | Толкатель клапана | |
| 11 | 1***А | Штанга толкателя клапана | |
| 12 | 3***А | Прокладка головки цилиндров в сборе | |
| 13 | 3***Б | Головка цилиндров в сборе | |
| 14 | 3***8 | Шпилька крепления впускной трубы | |
| 15 | 3***8 | Шайба | |
| 16 | 3***П | Болт крепления головки | |
| 17 | 3***8 | Шпилька крепления крышки | |
| 19 | 1***3 | Шайба пружины впускного клапана | |
| 20 | 1***0 | Пружина клапана | |
| 21 | 1***Б | Тарелка пружины клапана | |
| 22 | 1***8 | Сухарь клапана | |
| 23 | 2***П | Шплинт | |
| 24 | 1***7 | Стойка оси коромысел | |
| 25 | 1***8 | Втулка коромысла клапана | |
| 26 | 1***0 | Ось коромысел клапанов в сборе | |
| 27 | 3***8 | Шайба оси коромысел | |
| 28 | 3***П | Шайба пружинная специальная | |
| 29 | 1***7 | Винт коромысел клапанов регулировочный | |
| 30 | 1***3 | Гайка регулировочного винта коромысел клапанов | |
| 31 | 3***П | Болт крепления головки и стойки оси коромысел клапанов | |
| 32 | 1***А | Прокладка крышки головки блока цилиндров | |
| 33 | 2***8 | Шайба 8 | |
| 34 | 2***8 | Гайка М8х1 | |
| 35 | 1***0 | Крышка головки блока цилиндров в сборе | |
| 36 | 1***0 | Коромысло клапана со втулкой в сборе | |
| 37 | 1***6 | Стойка оси коромысел маслопроводная | |
| 38 | 1***7 | Пружина коромысел распорная | |
| 39 | 1***Б | Манжета впускного клапана | |
| 40 | 1***0 | Ушко подъема двигателя | |
| 41 | 2***2 | Шайба 12 пружинная | |
| 42 | 4***8 | Шпилька крепления ушка | |
| 43 | 2***8 | Гайка М12х1,25 | |
| 44 | 1***1 | Втулка стойки центрирующая | |
| 45 | 3***П | Болт крепления головки | |
| 46 | 3***8 | Шайба | |
| 47 | 1***7 | Шпилька крепления выпускного коллектора | |
| 48 | 1***0 | Механизм вращения клапана в сборе | |
| 48 | 3***8 | Шпилька крепления левого выпускного коллектора | |
| 49 | 3***П | Болт крепления головки |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
