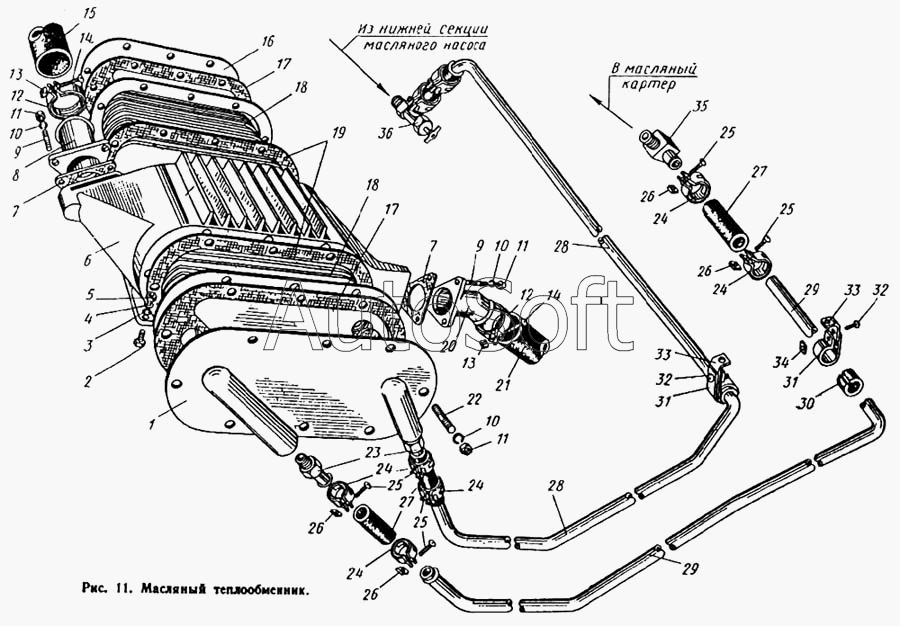

Каталог запасных частей к технике: ЛиАЗ 677. Масляный теплообменник
27
27
18
18
19
20
21
22
23
24
24
24
24
24
25
25
25
25
26
26
26
26
17
17
28
28
29
29
30
31
31
32
32
33
33
34
35
36
8
1
2
3
4
5
6
7
7
9
9
10
10
10
11
11
11
12
12
13
13
14
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 414804-П8 | 4***8 | Штуцер ввертный | |
| 677-1013164 | 6***4 | Кронштейн крепления масляного теплообменника правый | |
| 677-1013165 | 6***5 | Кронштейн крепления масляного теплообменника левый | |
| 1 | 6***0 | Крышка корпуса масляного теплообменника передняя | |
| 2 | 2***8 | Болт М10х30 | |
| 3 | 2***8 | Шайба 10 | |
| 4 | 2***2 | Шайба 10 пружинная | |
| 5 | 2***8 | Гайка М10х1,5 | |
| 6 | 6***0 | Корпус масляного теплообменника | |
| 7 | 6***3 | Прокладка патрубка масляного теплообменника | |
| 8 | 6***8 | Патрубок масляного теплообменника подводной | |
| 9 | 2***П | Шпилька | |
| 10 | 2***2 | Шайба 8 пружинная | |
| 11 | 2***8 | Гайка М8х1 | |
| 12 | 3***П | Хомутик в сборе | |
| 13 | 2***8 | Гайка М5 | |
| 14 | 2***8 | Винт | |
| 15 | 6***6 | Труба радиатора соединительная с масляным теплообменником | |
| 16 | 6***8 | Крышка корпуса масляного теплообменника задняя | |
| 17 | 6***2 | Прокладка остова масляного теплообменника | |
| 18 | 2***0 | Остов масляного радиатора в сборе | |
| 19 | 6***2 | Прокладка корпуса масляного теплообменника | |
| 20 | 6***6 | Патрубок масляного теплообменника | |
| 21 | 6***0 | Труба радиатора отводная в сборе | |
| 22 | 2***П | Шпилька | |
| 23 | 6***5 | Штуцер масляного теплообменника | |
| 24 | 2***8 | Хомутик | |
| 25 | 2***8 | Винт | |
| 26 | 2***8 | Гайка М5 | |
| 27 | 1***8 | Шланг | |
| 28 | 6***5 | Труба подвода масла | |
| 29 | 6***6 | Труба отвода масла | |
| 30 | 1***3 | Прокладка хомута | |
| 31 | 1***Б | Хомут крепления трубок масляного радиатора | |
| 32 | 2***8 | Болт М6х20 | |
| 33 | 1***В | Скоба крепления трубки | |
| 34 | 2***8 | Гайка | |
| 35 | 1***9 | Угольник слива масла масляного теплообменника | |
| 36 | 1***0 | Кран в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
