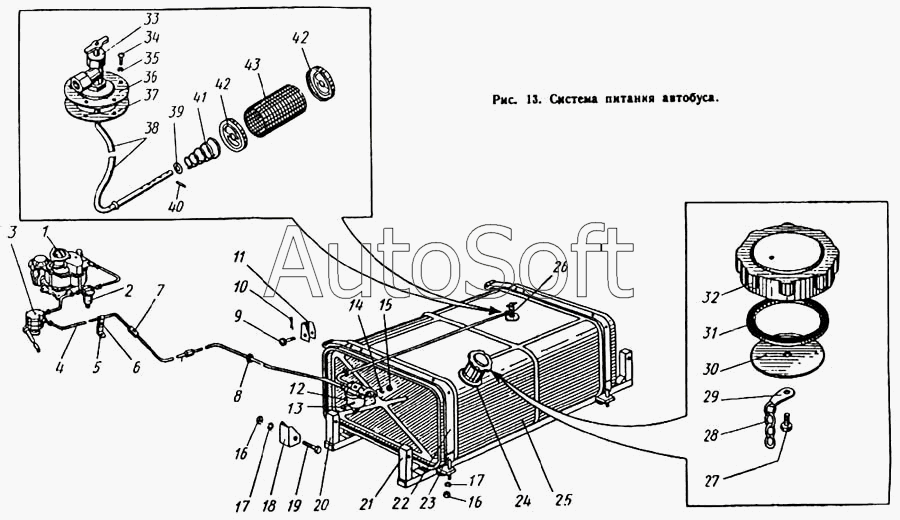

Каталог запасных частей к технике: ЛиАЗ 677. Система питания автобуса
9
20
19
18
17
17
16
16
15
14
13
12
11
10
21
8
7
6
5
4
3
2
1
32
43
42
42
41
40
39
38
37
36
35
34
33
31
30
29
28
27
26
25
24
23
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 120-1001082-Б | 1***Б | Накладка скобы | |
| 120-3802046 | 1***6 | Втулка | |
| 130-1104018-Б | 1***Б | Корпус крана | |
| 130-1104160 | 1***0 | Пробка крана в сборе | |
| 220111-П8 | 2***8 | Винт | |
| 220192 | 2***2 | Звено цепочки | |
| 247787-П8 | 2***8 | Шуруп крепления подкладки | |
| 250464-П8 | 2***8 | Гайка М5 | |
| 250558-П8 | 2***8 | Гайка | |
| 251356-П2 | 2***2 | Гайка | |
| 252003-П8 | 2***8 | Шайба 5 | |
| 252133-П2 | 2***2 | Шайба 5 | |
| 252138-П2 | 2***2 | Шайба пружинная | |
| 254202-П | 2***П | Заклепка | |
| 261320-П2 | 2***2 | Гвоздь | |
| 262542-П29 | 2***9 | Пробка КГ 1/4" | |
| 300299-П | 3***П | Муфта конусная | |
| 303119-П8 | 3***8 | Гайка накидная | |
| 353-1101050 | 3***0 | Усилитель фланца указателя уровня топлива | |
| 375-1101012-Б2 | 3***2 | Корпус топливного бака с днищами и перегородками в сборе | |
| 375-1101017-Б | 3***Б | Корпус топливного бака | |
| 375-1101020-Б | 3***Б | Фланец наливной трубы топливного бака | |
| 375-1101030 | 3***0 | Перегородка топливного бака | |
| 375-1101037-Б | 3***Б | Труба топливного бака | |
| 375-1101039 | 3***9 | Днище топливного бака | |
| 375-1101065 | 3***5 | Горловина трубы топливного бака | |
| 375-1104007 | 3***7 | Сетка фильтра трубки внутренняя | |
| 375-1104008 | 3***8 | Сетка фильтра трубки наружная | |
| 377-1103021 | 3***1 | Корпус пробки топливного бака | |
| 513-0143 | 5***3 | Фланец сливной пробки | |
| 677-1101104 | 6***4 | Кронштейн крепления топливного бака | |
| 677-1101111-Б | 6***Б | Лента хомута крепления топливного бака | |
| 677-1101115 | 6***5 | Подкладка хомута | |
| 677-1101126 | 6***6 | Упор топливного бака с гайками в сборе | |
| 677-1101127 | 6***7 | Упор топливного бака | |
| 677-1101206-Б | 6***Б | Балка крепления топливного бака правая в сборе | |
| 677-1101207-Б | 6***Б | Балка крепления топливного бака | |
| 677-1101208 | 6***8 | Подкладка правой балки крепления топливного бака | |
| 677-1101209-Б | 6***Б | Подкладка левой балки крепления топливного бака | |
| 677-1101212 | 6***2 | Балка крепления топливного бака левая в сборе | |
| 677-1101215 | 6***5 | Стойка | |
| 677-1101217 | 6***7 | Кронштейн крепления хомута нижний | |
| 677-1101219 | 6***9 | Усилитель нижнего кронштейна крепления хомута | |
| 677-1101220 | 6***0 | Пластина | |
| 677-1104013 | 6***3 | Трубка с корпусом крана в сборе | |
| 677-1104020 | 6***0 | Трубка от топливного бака к фильтру-отстойнику | |
| 677-1104030 | 6***0 | Трубка от фильтра-отстойника к топливному насосу в сборе | |
| 677-1104035 | 6***5 | Трубка от фильтра-отстойника к топливному насосу | |
| 677-1104139 | 6***9 | Трубка к топливному насосу задняя | |
| 677-5101250 | 6***0 | Усилитель стойки | |
| 677-5101416 | 6***6 | Заглушка | |
| 1 | 3***Б | Карбюратор К-89А в сборе | |
| 2 | 1***2 | Фильтр тонкой очистки топлива сетчатый в сборе | |
| 3 | 1***Б | Топливный насос Б 10 со штуцерами в сборе | |
| 4 | 6***8 | Трубка к топливному насосу задняя в сборе | |
| 5 | 3***8 | Скоба | |
| 6 | 2***8 | Винт | |
| 7 | 3***8 | Штуцер соединительный | |
| 8 | 1***6 | Втулка проходная | |
| 9 | 2***8 | Палец | |
| 10 | 2***8 | Шплинт 3,2х20 | |
| 11 | 6***3 | Кронштейн крепления хомута топливного бака | |
| 12 | 1***0 | Фильтр-отстойник в сборе | |
| 13 | 2***8 | Болт М10х30 | |
| 14 | 2***2 | Шайба 10 пружинная | |
| 15 | 2***8 | Гайка М10х1,5 | |
| 16 | 2***8 | Гайка | |
| 17 | 2***2 | Шайба пружинная | |
| 18 | 6***2 | Кронштейн крепления топливного бака в сборе | |
| 19 | 4***8 | Болт крепления балки к кронштейну | |
| 20 | 6***0 | Балка крепления топливного бака левая с подкладками в сборе | |
| 21 | 6***4 | Балка крепления топливного бака правая с подкладкой в сборе | |
| 22 | 6***Б | Хомут крепления топливного бака в сборе | |
| 23 | 3***А | Наконечник ленты хомута | |
| 24 | 3***Б | Труба топливного бака наливная в сборе | |
| 25 | 6***0 | Бак топливный в сборе | |
| 26 | 6***5 | Трубка приемная с фильтром в сборе | |
| 27 | 3***С | Болт крепления пластины цепочки | |
| 28 | 2***0 | Цепочка крышки топливного бака | |
| 29 | 3***2 | Пластина цепочки пробки топливного бака | |
| 30 | 3***7 | Пластина пробки топливного бака пружинная | |
| 31 | 3***Б | Прокладка пробки топливного бака | |
| 32 | 3***1 | Пробка топливного бака | |
| 33 | 6***2 | Трубка с краном в сборе | |
| 34 | 2***9 | Винт | |
| 35 | 2***2 | Шайба 5 пружинная | |
| 36 | 1***А | Фланец приемной трубки | |
| 37 | 1***Б | Прокладка датчика указателя уровня топлива уплотнительная | |
| 38 | 3***2 | Трубка топливного бака приемная | |
| 39 | 2***8 | Шайба 8 | |
| 40 | 2***8 | Штифт | |
| 41 | 3***1 | Пружина фильтра трубки | |
| 42 | 3***9 | Дно фильтра трубки | |
| 43 | 3***6 | Сетка фильтра трубки в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
