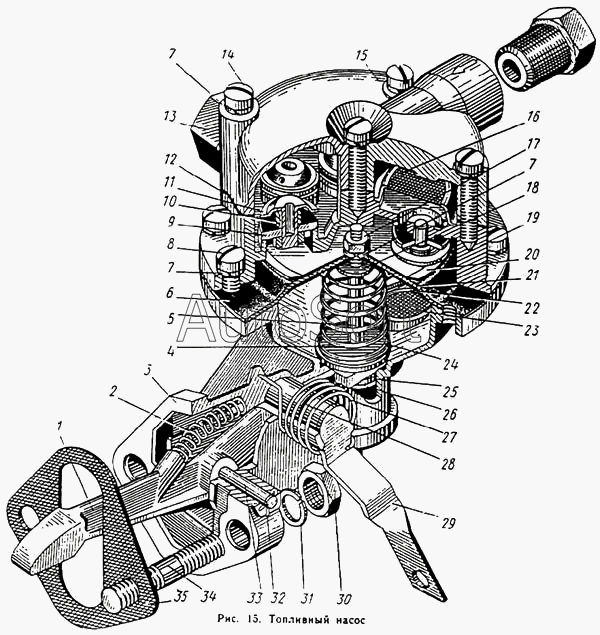

Каталог запасных частей к технике: ЛиАЗ 677. Топливный насос
26
16
17
18
19
20
21
22
23
24
25
15
27
28
29
30
31
32
33
34
35
6
1
2
3
4
5
7
7
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130Т-1106050 | 1***0 | Диафрагма с толкателем в сборе | |
| 130Т-1106055 | 1***5 | Толкатель в сборе | |
| 130Т-1106090 | 1***0 | Корпус топливного насоса в сборе | |
| 130Т-1106200 | 1***0 | Комплект деталей для ремонта топливного насоса Б10 | |
| 164Т-1106201 | 1***1 | Комплект деталей для ремонта топливного насоса Б10 | |
| 1 | 1***Б | Коромысло | |
| 2 | 1***3 | Пружина коромысла возвратная | |
| 3 | 1***В | Корпус насоса | |
| 4 | 1***1 | Пружина диафрагмы | |
| 5 | 1***3 | Толкатель | |
| 6 | 1***1 | Диск диафрагмы | |
| 7 | 2***2 | Шайба 5 пружинная | |
| 7 | 2***2 | Шайба 5 пружинная | |
| 8 | 4***8 | Винт крепления головки | |
| 9 | 1***6 | Клапан | |
| 10 | 1***8 | Пружина клапана | |
| 11 | 1***7 | Обойма клапана | |
| 12 | 1***7 | Прокладка крышки | |
| 13 | 3***9 | Штуцер | |
| 14 | 4***8 | Винт | |
| 15 | 1***6 | Крышка демпфера | |
| 16 | 1***5 | Фильтр топливного насоса | |
| 17 | 2***8 | Гайка М5 | |
| 18 | 1***6 | Шайба толкателя | |
| 19 | 1***8 | Головка топливного насоса | |
| 20 | 1***7 | Шайба диафрагмы верхняя | |
| 21 | 1***6 | Шайба диафрагмы нижняя | |
| 22 | 1***6 | Шайба сетки | |
| 23 | 1***7 | Сетка фильтра | |
| 24 | 1***8 | Сальник толкателя | |
| 25 | 1***9 | Прокладка упорной шайбы | |
| 26 | 1***3 | Шайба упорная | |
| 27 | 1***Б | Пружина | |
| 28 | 4***Б | Сальник | |
| 29 | 1***Б | Валик ручного привода в сборе | |
| 30 | 3***8 | Гайка | |
| 31 | 2***2 | Шайба 10 пружинная | |
| 32 | 2***8 | Шплинт оси коромысла | |
| 33 | 1***8 | Ось коромысла | |
| 34 | 3***8 | Шпилька | |
| 35 | 1***0 | Прокладка топливного насоса |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
