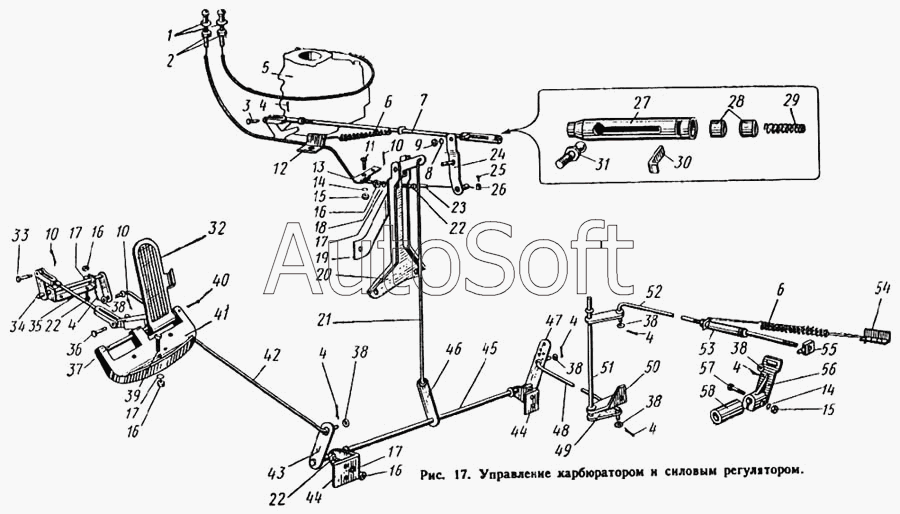

Каталог запасных частей к технике: ЛиАЗ 677. Управление карбюратором и силовым регулятором
1
2
3
4
4
4
4
4
4
4
5
6
6
7
8
9
10
10
10
11
12
13
14
14
15
15
16
16
16
16
17
17
17
17
18
19
20
21
22
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
38
38
38
38
39
40
41
42
43
44
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 110-3720020 | 1***0 | Выключатель датчика типа ВК-9 в сборе | |
| 120-3802036 | 1***6 | Втулка проходная | |
| 201417-П8 | 2***8 | Болт М6х14 | |
| 220077-П | 2***П | Винт крепления включателя | |
| 250208-П8 | 2***8 | Гайка | |
| 252037-П8 | 2***8 | Шайба 6 | |
| 252037-П8 | 2***8 | Шайба 6 | |
| 252037-П8 | 2***8 | Шайба 6 | |
| 252038-П8 | 2***8 | Шайба 8 | |
| 252134-П | 2***П | Шайба пружинная | |
| 252134-П2 | 2***2 | Шайба 6 | |
| 252135-П2 | 2***2 | Шайба 8 пружинная | |
| 258012-П8 | 2***8 | Шплинт 2х12 | |
| 258012-П8 | 2***8 | Шплинт 2х12 | |
| 258038-П8 | 2***8 | Шплинт 3,2х16 | |
| 677-1108036 | 6***6 | Рычаг привода управления карбюратором | |
| 677-1108066 | 6***6 | Уголок крепления кронштейна промежуточного валика | |
| 677-1705010 | 6***0 | Включательавтоматической нейтрали с канатиком в сборе | |
| 677-1705013 | 6***3 | Канатик включателя | |
| 677-1705018 | 6***8 | Кронштейн крапления включателя автоматической нейтрали | |
| 677-1705019 | 6***9 | Пластина крепления кронштейна включателя автоматической нейтрали | |
| 677-1712127 | 6***7 | Тяга силового регулятора | |
| 677-1712133 | 6***3 | Тяга силового регулятора передняя | |
| 677-1712137-Б | 6***Б | Наконечник тяги | |
| 677-1712159 | 6***9 | Валик промежуточный | |
| 1 | 2***8 | Шайба 12 | |
| 2 | 2***8 | Гайка М12х1,25 | |
| 3 | 2***8 | Палец 6х20 | |
| 4 | 2***8 | Шплинт 2х12 | |
| 4 | 2***8 | Шплинт 2х12 | |
| 5 | 3***Б | Карбюратор К-89А в сборе | |
| 6 | 1***5 | Пружина карбюратора оттяжная | |
| 7 | 6***0 | Тяга карбюратора с вилкой, шаровым пальцем, сухарем, компенсационной пружиной, обоймой, фиксатором пружины и гайками в сборе | |
| 8 | 2***2 | Шайба 6 пружинная | |
| 9 | 2***8 | Гайка М6х1 | |
| 10 | 2***8 | Шплинт 3,2х16 | |
| 10 | 2***8 | Шплинт 3,2х16 | |
| 11 | 2***8 | Винт М6х14 | |
| 12 | 6***5 | Скоба оттяжной пружины | |
| 13 | 6***2 | Зажим тяги | |
| 14 | 2***8 | Шайба 6 | |
| 15 | 2***8 | Гайка М6х1 | |
| 16 | 2***8 | Гайка М8х1 | |
| 16 | 2***8 | Гайка М8х1 | |
| 16 | 2***8 | Гайка М8х1 | |
| 16 | 2***8 | Гайка М8х1 | |
| 17 | 2***2 | Шайба 8 пружинная | |
| 17 | 2***2 | Шайба 8 пружинная | |
| 17 | 2***2 | Шайба 8 пружинная | |
| 18 | 2***8 | Шайба 8 | |
| 19 | 6***3 | Усилитель кронштейна привода управления карбюратором | |
| 20 | 6***8 | Кронштейн привода управления карбюратором | |
| 21 | 6***6 | Тяга привода управления карбюратором вертикальная в сборе | |
| 22 | 2***8 | Болт М8х20 | |
| 22 | 2***8 | Болт М8х20 | |
| 22 | 2***8 | Болт М8х20 | |
| 23 | 1***А | Тяга ручного управления карбюратором в сборе | |
| 24 | 6***0 | Рычаг тяги ручного управления карбюратором в сборе | |
| 25 | 3***8 | Болт | |
| 26 | 1***5 | Зажим жилы тяги | |
| 27 | 1***1 | Обойма | |
| 28 | 1***3 | Сухарь головки | |
| 29 | 1***7 | Пружина компенсационная | |
| 30 | 1***3 | Фиксатор пружинный | |
| 31 | 1***2 | Палец шаровой | |
| 32 | Л***4 | Педаль управления карбюратором | |
| 33 | 2***П | Палец 8х22 | |
| 34 | 6***7 | Валик привода управления карбюратором промежуточный в сборе | |
| 35 | 6***2 | Тяга педали управления карбюратором с вилкой в сборе | |
| 36 | 2***8 | Палец | |
| 37 | 1***1 | Ось педали | |
| 38 | 2***8 | Шайба 6 | |
| 39 | 2***П | Винт крепления подпятника | |
| 40 | 2***8 | Шплинт | |
| 41 | 1***5 | Подпятник педалей | |
| 42 | 6***0 | Тяга привода управления карбюратором продольная в сборе | |
| 43 | 6***2 | Рычаг валика привода управления карбюратором горизонтальный | |
| 44 | 6***2 | Кронштейн горизонтального валика | |
| 45 | 6***0 | Валик привода управления карбюратором горизонтальный в сборе | |
| 46 | 6***3 | Рычаг горизонтального валика средний | |
| 47 | 6***3 | Рычаг горизонтального валика | |
| 48 | 6***2 | Тяга силового регулятора передняя в сборе | |
| 49 | 6***3 | Рычаг промежуточного валика | |
| 50 | 6***6 | Кронштейн промежуточного валика | |
| 51 | 6***8 | Валик привода силового регулятора промежуточный в сборе | |
| 52 | 6***6 | Тяга силового регулятора в сборе | |
| 53 | 1***А | Тяга воздушной заслонки карбюратора в сборе | |
| 54 | 6***2 | Уголок оттяжной пружины | |
| 55 | 6***0 | Зажим | |
| 56 | 6***0 | Рычаг привода силового регулятора | |
| 57 | 2***П | Болт рычага стяжной | |
| 58 | 6***Б | Трубка проставочная |
