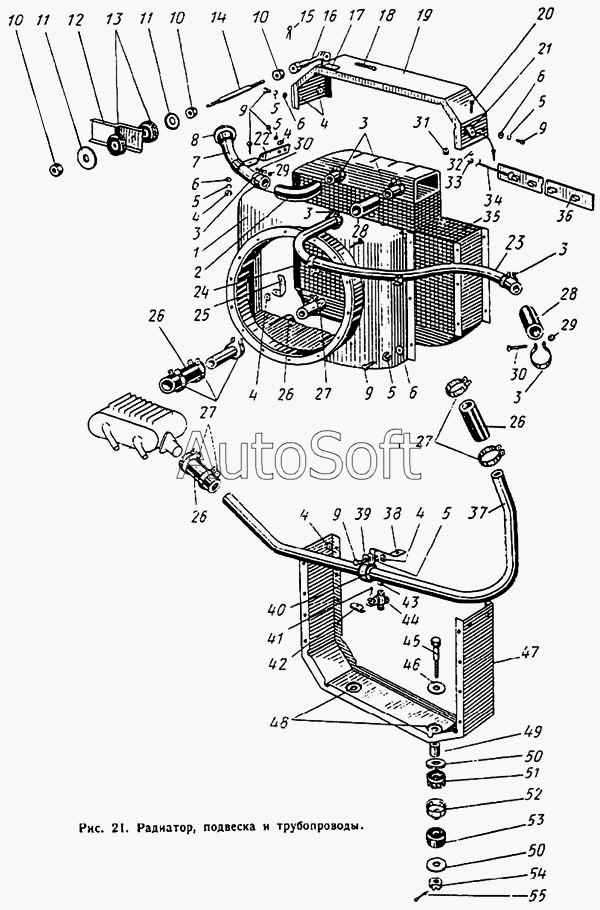

Каталог запасных частей к технике: ЛиАЗ 677. Радиатор, подвеска и трубопроводы
23
34
33
32
31
30
30
28
28
27
27
27
26
26
26
26
25
24
35
22
21
20
19
18
17
16
15
14
13
45
55
54
53
52
51
50
50
49
48
47
46
12
44
43
42
41
40
39
38
37
36
1
11
11
10
10
10
9
9
9
9
8
7
6
6
6
6
5
5
5
5
5
5
4
4
4
4
4
4
3
3
3
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 12-1301071 | 1***1 | Горловина наливной трубы | |
| 120-1001082-Б | 1***Б | Накладка скобы | |
| 305100-П | 3***П | Втулка маятникового рычага | |
| 677-1301008 | 6***8 | Радиатор с рамкой, кожухом, корпусом привода вентилятора и шторкой радиатора в сборе | |
| 677-1302010 | 6***0 | Рамка подвески радиатора в сборе | |
| 677-1302026 | 6***6 | Поперечина рамки крепления радиатора в сборе | |
| 677-1302030 | 6***0 | Тяга крепления радиатора в сборе | |
| 677-1302037 | 6***7 | Скоба тяги крепления радиатора с накладкой в сборе | |
| 677-1302038 | 6***8 | Скоба тяги крепления радиатора | |
| 677-1303006 | 6***6 | Труба радиатора подводная со шлангами в сборе | |
| 677-1303007 | 6***7 | Труба радиатора отводная со шлангами в сборе | |
| 677-1303008 | 6***8 | Труба радиатора соединительная со шлангами в сборе | |
| 677-1303009 | 6***9 | Труба радиатора наливная со шлангом в сборе | |
| 677-1303011-Б | 6***Б | Труба радиатора подводная | |
| 677-1303013 | 6***3 | Патрубок водяной рубашки выпускной с термостатом ТС-101 в сборе | |
| 677-1303019 | 6***9 | Бобышка датчика подводной трубы радиатора | |
| 677-1303039 | 6***9 | Труба радиатора наливная | |
| 677-1303040 | 6***0 | Трубка пароотводная верхняя | |
| 677-1303041 | 6***1 | Трубка пароотводная нижняя | |
| 677-1303043 | 6***3 | Шланг соединительный | |
| 677-1303073 | 6***3 | Скоба крепления пароотводной трубки радиатора | |
| 677-1309013 | 6***3 | Стенка кожуха вентилятора | |
| 677-1309014-Б | 6***Б | Основание кожуха вентилятора | |
| 677-1309040 | 6***0 | Патрубок кожуха вентилятора | |
| 677-1310418-Б | 6***Б | Направляющая шторки радиатора правая | |
| 677-1310420-Б | 6***Б | Направляющая шторки радиатора левая | |
| 677-1310439 | 6***9 | Кронштейн ролика шторки радиатора | |
| 677-1310448 | 6***8 | Кронштейн ролика шторки радиатора верхний | |
| 677-1310465 | 6***5 | Трос привода шторки радиатора | |
| 677-1310467 | 6***7 | Трубка троса шторки радиатора | |
| 677-1310485 | 6***5 | Пластина крепления троса | |
| 677-1310487 | 6***7 | Кольцо троса стопорное | |
| 1 | 6***А | Кожух вентилятора в сборе | |
| 2 | 1***0 | Шланг угловой | |
| 3 | 3***П | Хомутик в сборе | |
| 4 | 2***8 | Гайка М8х1 | |
| 5 | 2***2 | Шайба 8 пружинная | |
| 6 | 2***8 | Шайба 8 | |
| 7 | 6***8 | Труба радиатора наливная в сборе | |
| 8 | 1***0 | Пробка радиатора в сборе | |
| 9 | 2***8 | Болт М8х20 | |
| 10 | 2***8 | Гайка | |
| 11 | 1***8 | Чашка буфера тяги | |
| 12 | 6***2 | Кронштейн тяги крепления радиатора | |
| 13 | 1***6 | Буфер тяги | |
| 14 | 6***5 | Тяга крепления радиатора | |
| 15 | 2***П | Шплинт | |
| 16 | 5***8 | Вилка тяги педали | |
| 17 | 6***6 | Скоба тяги крепления радиатора с втулкой в сборе | |
| 18 | 2***8 | Палец | |
| 19 | 6***8 | Поперечина рамки крепления радиатора | |
| 20 | 6***5 | Ось ролика | |
| 21 | 6***9 | Кронштейн ролика шторки радиатора промежуточный | |
| 22 | 6***4 | Кронштейн крепления наливной трубы радиатора | |
| 23 | 6***Б | Труба радиатора подводная в сборе | |
| 24 | 3***8 | Хомут | |
| 25 | 6***1 | Кронштейн крепления подводной трубы радиатора | |
| 26 | 1***5 | Шланг радиатора отводной | |
| 27 | 3***П | Хомутик в сборе | |
| 28 | 1***9 | Шланг радиатора подводной | |
| 30 | 2***8 | Винт | |
| 31 | 6***3 | Ролик привода шторки радиатора | |
| 32 | 2***2 | Шайба 4 | |
| 33 | 2***8 | Гайка М4 | |
| 34 | 6***4 | Трос привода шторки радиатора в сборе | |
| 35 | 6***0 | Радиатор в сборе | |
| 36 | 6***0 | Держатель троса шторки радиатора | |
| 37 | 6***1 | Труба радиатора отводная | |
| 38 | 6***7 | Кронштейн крепления отводной трубы радиатора | |
| 39 | 6***2 | Хомут крепления отводной трубы радиатора | |
| 40 | 6***3 | Кольцо отводной трубы радиатора | |
| 41 | 2***8 | Шплинт 4х25 | |
| 42 | 6***6 | Ручка управления краном | |
| 43 | 6***6 | Бобышка сливного крана отводной трубы | |
| 44 | 3***0 | Кран системы охлаждения сливной в сборе | |
| 45 | 2***8 | Болт крепления рамки радиатора | |
| 46 | 2***8 | Шайба 12 | |
| 47 | 6***5 | Рамка подвески радиатора | |
| 48 | 1***1 | Пластина болта крепления подушек стопорная | |
| 49 | 6***6 | Втулка подушек подвески распорная | |
| 50 | 3***8 | Шайба | |
| 51 | 1***5 | Подушка подвески двигателя верхняя | |
| 52 | 1***3 | Гнездо верхней подушки двигателя | |
| 53 | 1***1 | Подушка подвески двигателя нижняя | |
| 54 | 2***8 | Гайка | |
| 55 | 2***П | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
