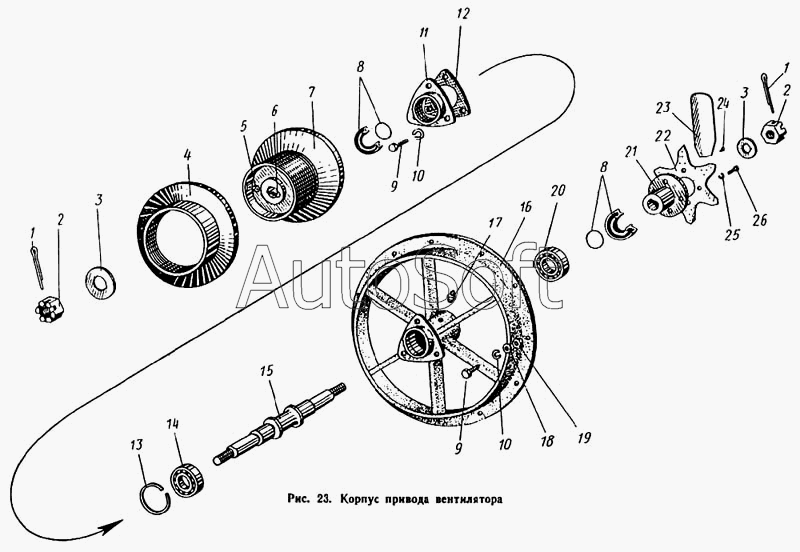

Каталог запасных частей к технике: ЛиАЗ 677. Корпус привода вентилятора
11
26
25
24
23
22
21
20
19
17
16
15
14
13
12
10
10
9
9
8
8
7
6
5
4
3
3
2
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 110-1308020-А | 1***А | Ремень привода вентилятора | |
| 375-1308012 | 3***2 | Вентилятор в сборе | |
| 677-1308036 | 6***6 | Ступица шкива вентилятора | |
| 677-1308050 | 6***0 | Корпус привода вентилятора в сборе | |
| 1 | 2***8 | Шплинт | |
| 2 | 2***8 | Гайка | |
| 3 | 2***8 | Шайба 16 | |
| 4 | 6***7 | Муфта шкива вентилятора регулировочная | |
| 5 | 2***8 | Гайка М6х1 | |
| 6 | 2***8 | Болт М6х18 | |
| 7 | 6***0 | Ступица шкива вентилятора в сборе | |
| 8 | 2***0 | Сальник задней крышки с пружиной в рборе | |
| 9 | 2***8 | Болт М8х20 | |
| 10 | 2***2 | Шайба 8 пружинная | |
| 11 | 6***4 | Крышка подшипника | |
| 12 | 6***4 | Прокладка | |
| 13 | 6***4 | Кольцо установочное | |
| 14 | 6***2 | Подшипник шариковый радиальный однорядный со стопорной канавкой на наружном кольце 30х62х16 по ГОСТу № 50206 | |
| 15 | 6***2 | Валик | |
| 16 | 6***1 | Корпус привода вентилятора | |
| 17 | 3***П | Пресс-масленка в сборе | |
| 19 | 2***8 | Гайка М8х1 | |
| 20 | 6***3 | Подшипник шариковый радиальный однорядный 30х62х16 по ГОСТу № 206 | |
| 21 | 6***6 | Ступица вентилятора | |
| 22 | 3***4 | Крестовина вентилятора | |
| 23 | 3***5 | Лопасть вентилятора | |
| 24 | 2***П | Заклепка | |
| 25 | 2***2 | Шайба 10 пружинная | |
| 26 | 2***8 | Болт М10х20 |
