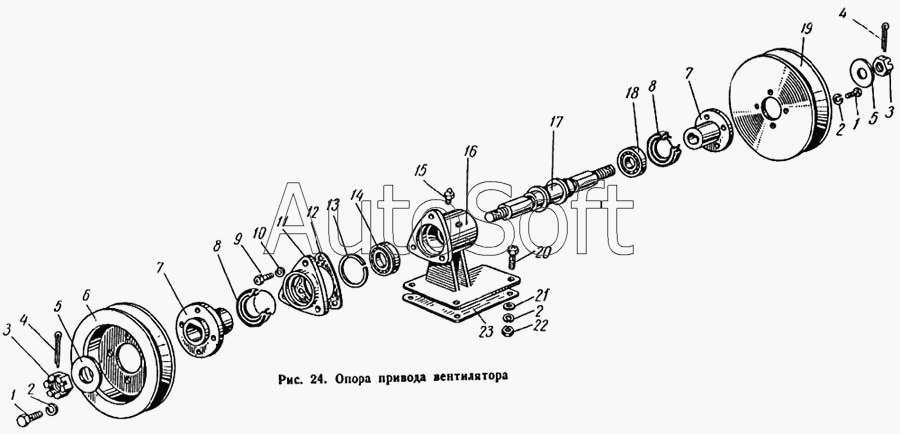

Каталог запасных частей к технике: ЛиАЗ 677. Опора привода вентилятора
1
1
2
2
2
3
3
4
4
5
5
6
7
7
8
8
9
10
11
12
14
15
16
17
13
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 677-1308018 | 6***8 | Шкив вентилятора в сборе | |
| 677-1308090 | 6***0 | Опора привода вентилятора промежуточная в сборе | |
| 1 | 2***8 | Болт М10х20 | |
| 2 | 2***2 | Шайба 10 пружинная | |
| 3 | 2***8 | Гайка | |
| 4 | 2***8 | Шплинт | |
| 5 | 2***8 | Шайба 16 | |
| 6 | 6***6 | Шкив промежуточного привода вентилятора передний | |
| 7 | 6***6 | Ступица вентилятора | |
| 8 | 2***0 | Сальник задней крышки с пружиной в рборе | |
| 9 | 2***8 | Болт М8х20 | |
| 10 | 2***2 | Шайба 8 пружинная | |
| 11 | 6***4 | Крышка подшипника | |
| 12 | 6***4 | Прокладка | |
| 13 | 2***8 | Шайба 8 | |
| 14 | 6***2 | Подшипник шариковый радиальный однорядный со стопорной канавкой на наружном кольце 30х62х16 по ГОСТу № 50206 | |
| 15 | 3***П | Пресс-масленка в сборе | |
| 16 | 6***1 | Корпус промежуточной опоры | |
| 17 | 6***2 | Валик | |
| 18 | 6***3 | Подшипник шариковый радиальный однорядный 30х62х16 по ГОСТу № 206 | |
| 19 | 6***7 | Шкив промежуточного привода вентилятора задний | |
| 20 | 2***8 | Болт М10х45 | |
| 21 | 2***8 | Шайба 10 | |
| 22 | 2***8 | Гайка М10х1,5 | |
| 23 | 6***2 | Пластина крепления промежуточной опоры |
