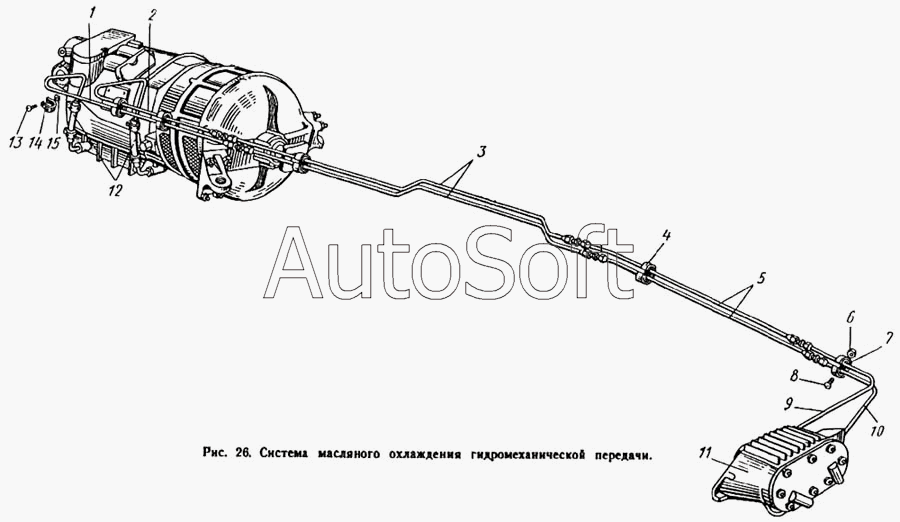

Каталог запасных частей к технике: ЛиАЗ 677. Система масляного охлаждения гидромеханической передачи
1
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201460-П8 | 2***8 | Болт М8х30 | |
| 252135-П8 | 2***8 | Шайба 8 | |
| 412115-П8 | 4***8 | Гайка накидная | |
| 412116-П8 | 4***8 | Гайка накидная | |
| 421165-П8 | 4***8 | Штуцер проходной | |
| 421242-П | 4***П | Муфта конусная | |
| 677-1714071 | 6***1 | Трубка подвода масла первая | |
| 677-1714073 | 6***3 | Трубка системы охлаждения соединительная передняя | |
| 677-1714077-Б | 6***Б | Трубка подвода масла вторая | |
| 677-1714081-Б | 6***Б | Трубка отвода масла первая | |
| 677-1714085 | 6***5 | Трубка системы охлаждения соединительная задняя | |
| 677-1714087 | 6***7 | Трубка отвода масла вторая | |
| 677-1714098 | 6***8 | Пластина крепления трубок системы масляного охлаждения гидромеханической передачи в сборе | |
| 677-1714099 | 6***9 | Пластина | |
| 1 | 6***Б | Трубка подвода масла вторая в сборе | |
| 2 | 6***Б | Трубка отвода масла первая в сборе | |
| 3 | 6***2 | Трубка системы охлаждения соединительная передняя в сборе | |
| 4 | 6***6 | Пластина крепления трубок | |
| 5 | 6***4 | Трубка системы охлаждения соединительная задняя в сборе | |
| 6 | 2***8 | Гайка М8х1 | |
| 7 | 1***3 | Прокладка хомута | |
| 8 | 2***8 | Болт М8х45 | |
| 9 | 6***0 | Трубка подвода масла первая в сборе | |
| 10 | 6***6 | Трубка отвода масла вторая в сборе | |
| 11 | 6***0 | Масляный теплообменник в сборе | |
| 12 | 1***9 | Шланг соединительный | |
| 13 | 2***8 | Винт | |
| 14 | 2***8 | Хомутик | |
| 15 | 2***8 | Гайка М5 |
