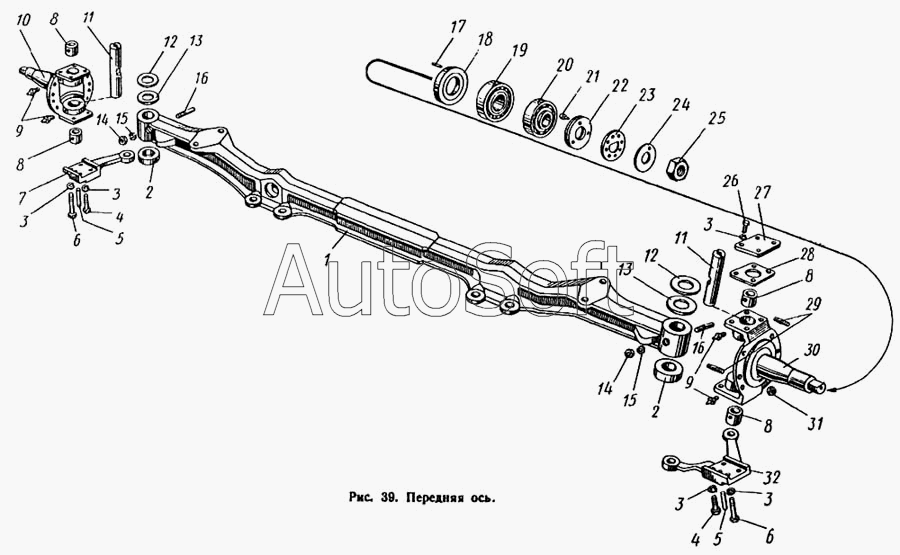

Каталог запасных частей к технике: ЛиАЗ 677. Передняя ось
22
12
12
13
13
14
14
15
15
16
16
17
18
19
20
21
11
11
23
24
25
26
27
28
29
30
31
32
1
2
2
3
3
3
3
3
4
4
5
5
6
6
7
8
8
8
8
9
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 120-2402026 | 1***6 | Кольцо подшипника ступицы переднего колеса наружное | |
| 120-2402027 | 1***7 | Кольцо наружного подшипника ступицы переднего колеса внутреннее в сборе | |
| 127-3001061 | 1***1 | Гайка-шайба цапфы поворотного кулака | |
| 677-3000005 | 6***5 | Ось передняя в сборе | |
| 677-3001012 | 6***2 | Кулак поворотный правый с втулками в сборе | |
| 677-3001013 | 6***3 | Кулак поворотный левый с втулками в сборе | |
| 677-3001020 | 6***0 | Кулак поворотный правый с рычагом в сборе | |
| 677-3001021 | 6***1 | Кулак поворотный левый с рычагом в сборе | |
| 677-3103038 | 6***8 | Кольцо внутреннего подшипника ступицы переднего колеса наружное | |
| 677-3103040 | 6***0 | Кольцо внутреннего подшипника ступицы переднего колеса внутреннее в сборе | |
| 677-3103093 | 6***3 | Кольцо внутреннего подшипника ступицы переднего колеса упорное | |
| 1 | 6***0 | Ось передняя | |
| 2 | 6***4 | Шариковый упорный 50х95х31 по ГОСТу № 108810 | |
| 3 | 2***2 | Шайба 16 пружинная | |
| 4 | 4***8 | Болт крепления рычага поворотного кулака | |
| 5 | 4***П | Штифт | |
| 6 | 4***8 | Болт крепления рычага | |
| 7 | 6***1 | Рычаг поворотного кулака левый | |
| 8 | 6***6 | Втулка поворотного кулака | |
| 9 | 3***П | Масленка | |
| 10 | 6***5 | Кулак поворотный левый | |
| 11 | 6***9 | Шкворень поворотного кулака | |
| 12 | 6***2 | Шайба кулака передней оси регулировочная | |
| 13 | 6***3 | Шайба кулака передней оси | |
| 14 | 2***8 | Гайка М12х1,75 | |
| 15 | 2***2 | Шайба 12 пружинная | |
| 16 | 1***5 | Клин шкворня поворотного кулака | |
| 17 | 3***П | Штифт 5х15 | |
| 18 | 6***2 | Кольцо внутреннего подшипника ступицы переднего колеса упорное в сборе | |
| 19 | 1***5 | Роликовый конический однорядный 50х110х42,5 по ГОСТу № 7610К1 | |
| 20 | 6***5 | Роликовый конический однорядный 65х140х51,5 по ГОСТу № 7613К1 | |
| 21 | 1***2 | Штифт стопорный | |
| 22 | 1***0 | Гайка-шайба | |
| 23 | 1***3 | Кольцо замковое | |
| 24 | 1***4 | Шайба замковая | |
| 25 | 3***П | Контргайка | |
| 26 | 2***8 | Болт крепления крышки поворотного кулака | |
| 27 | 6***4 | Крышка поворотного кулака | |
| 28 | 6***5 | Прокладка крышки поворотного кулака | |
| 29 | 6***6 | Упор поворотного кулака | |
| 30 | 6***4 | Кулак поворотный правый | |
| 31 | 2***П | Гайка | |
| 32 | 6***0 | Рычаг поворотного кулака правый |
