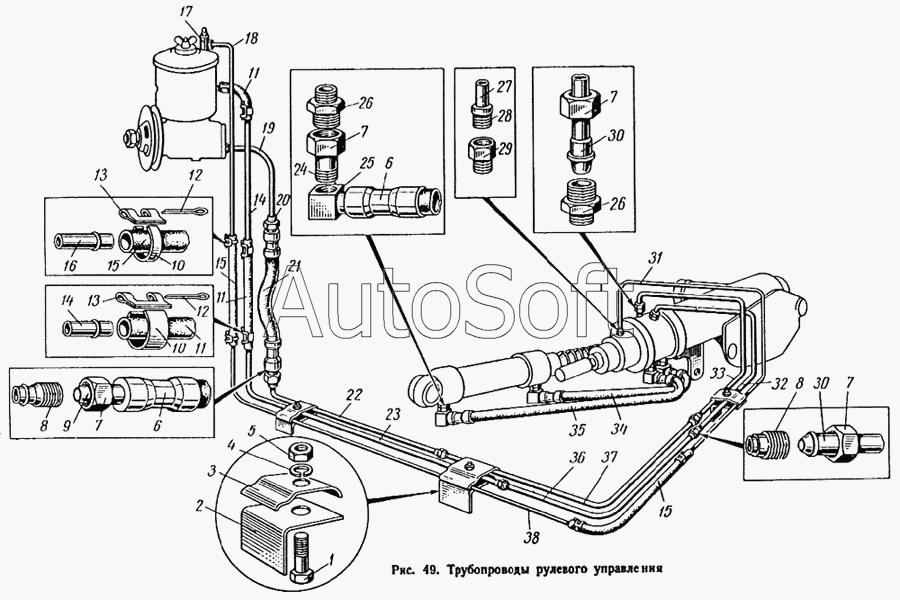

Каталог запасных частей к технике: ЛиАЗ 677. Трубопроводы рулевого управления
27
15
15
15
16
17
18
19
20
21
22
23
24
25
26
26
14
14
28
29
30
30
31
32
33
34
35
36
37
38
2
1
3
4
5
6
6
7
7
7
7
8
8
9
10
10
11
11
11
12
12
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 280051-П | 2***П | Гайка соединительная | |
| 300115-П13 | 3***3 | Гайка ввертная | |
| 305079-П | 3***П | Пробка транспортная | |
| 677-3408013 | 6***3 | Труба высокого давления рулевого механизма | |
| 677-3408049 | 6***9 | Труба высокого давления | |
| 677-3408051 | 6***1 | Труба сливного шланга | |
| 677-3408169 | 6***9 | Труба низкого давления рулевого механизма | |
| 677-3408177 | 6***7 | Труба высокого давления промежуточная | |
| 677-3408185 | 6***5 | Труба низкого давления промежуточная в сборе | |
| 677-3408189 | 6***9 | Шланг низкого давления сливной в сборе | |
| 677-3408209 | 6***9 | Труба высокого давления от насоса | |
| 1 | 2***8 | Болт М8х30 | |
| 2 | 6***3 | Угольник крепления панели пола малый | |
| 3 | 6***0 | Планка кронштейна | |
| 4 | 2***2 | Шайба 8 пружинная | |
| 5 | 2***8 | Гайка М8х1 | |
| 6 | 3***Б | Муфта | |
| 7 | 3***Б | Гайка накидная | |
| 8 | 3***4 | Муфта трубы высокого давления | |
| 9 | 3***Б | Ниппель | |
| 10 | 3***8 | Лента стяжная хомута | |
| 11 | 6***0 | Шланг низкого давления сливной | |
| 12 | 3***8 | Шплинт стяжной хомутиков | |
| 13 | 3***П | Пряжка хомутика | |
| 14 | 6***8 | Трубопровод сливной низкого давления промежуточный | |
| 15 | 6***3 | Шланг дренажный | |
| 16 | 6***1 | Труба дренажная верхняя | |
| 17 | 6***0 | Штуцер переходной в сборе | |
| 18 | 6***0 | Труба дренажная верхняя в сборе | |
| 19 | 6***8 | Труба высокого давления от насоса в сборе | |
| 20 | 3***5 | Муфта трубы высокого давления | |
| 21 | 3***Б | Шланг нагнетательный в сборе | |
| 22 | 6***6 | Труба высокого давления промежуточная в сборе | |
| 23 | 6***0 | Труба сливного шланга в сборе | |
| 24 | 3***Б | Ниппель шаровой угловой | |
| 25 | 3***Б | Ниппель угловой | |
| 26 | 3***Б | Штуцер | |
| 27 | 6***5 | Труба дренажная от рулевого механизма | |
| 28 | 2***8 | Гайка соединительная | |
| 29 | 3***8 | Штуцер | |
| 30 | 3***Б | Ниппель шаровой | |
| 31 | 6***4 | Труба дренажная от рулевого механизма в сборе | |
| 32 | 6***8 | Труба низкого давления рулевого механизма в сборе | |
| 33 | 6***2 | Труба высокого давления рулевого механизма в сборе | |
| 34 | 3***Б | Шланг гидроусилителя короткий в сборе | |
| 35 | 3***Б | Шланг высокого давления гидроусилителя в сборе | |
| 36 | 6***4 | Труба низкого давления промежуточная в сборе | |
| 37 | 6***8 | Труба высокого давления в сборе | |
| 38 | 6***2 | Труба дренажная нижняя |
