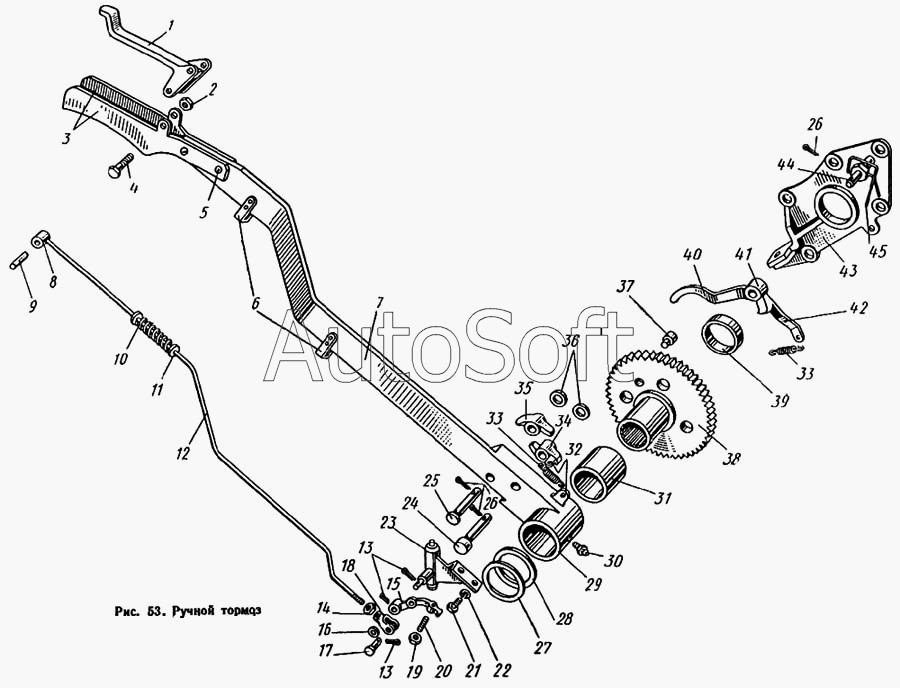

Каталог запасных частей к технике: ЛиАЗ 677. Ручной тормоз
18
27
26
26
25
24
23
22
21
20
19
28
17
16
15
14
13
13
12
11
10
37
45
44
43
42
41
40
39
38
9
36
35
34
33
33
32
31
30
29
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201542-П8 | 2***8 | Болт | |
| 220082-П8 | 2***8 | Винт | |
| 250464-П8 | 2***8 | Гайка М5 | |
| 252133-П2 | 2***2 | Шайба 5 | |
| 258036-П | 2***П | Шплинт | |
| 258073-П8 | 2***8 | Шплинт | |
| 677-3508015 | 6***5 | Рычаг привода ручного тормоза в сборе | |
| 677-3508024 | 6***4 | Траверса рычага привода ручного тормоза в сборе | |
| 677-3508027 | 6***7 | Собачка с рычагами в сборе | |
| 677-3508028 | 6***8 | Тяга рычага привода ручного тормоза в сборе | |
| 677-3508042 | 6***2 | Тяга привода ручного тормоза передняя в сборе | |
| 677-3508101 | 6***1 | Трос привода ручного тормоза | |
| 677-3508106 | 6***6 | Зажим троса буфера хода отдачи | |
| 677-3508107 | 6***7 | Хомут троса буфера хода отдачи | |
| 677-3508108 | 6***8 | Рычаг промежуточный в сборе | |
| 677-3508109 | 6***9 | Рычаг промежуточный | |
| 677-3508115 | 6***5 | Наконечник троса привода ручного тормоза | |
| 677-3508128 | 6***8 | Подшипник в сборе | |
| 677-3508129 | 6***9 | Подшипник переднего вала | |
| 677-3508182 | 6***2 | Собачка привода ручного тормоза вторая в сборе | |
| 677-3508185 | 6***5 | Палец промежуточного рычага стопорный | |
| 677-3508186 | 6***6 | Рычаг привода ручного тормоза качающийся в сборе | |
| 677-3508187 | 6***7 | Рычаг качающийся | |
| 677-3508189 | 6***9 | Труба качающегося рычага | |
| 677-3508194 | 6***4 | Толкатель промежуточного рычага | |
| 677-3508197 | 6***7 | Кронштейн толкателя | |
| 677-3508198 | 6***8 | Пружина толкателя | |
| 677-3508240 | 6***0 | Втулка распорная | |
| 1 | 6***0 | Рычаг рукоятки траверсы привода ручного тормоза | |
| 2 | 2***8 | Гайка М6х1 | |
| 3 | 6***2 | Рукоятка траверсы привода ручного тормоза | |
| 4 | 2***8 | Болт | |
| 5 | 2***П | Заклепка крепления рукоятки | |
| 6 | 6***4 | Скоба тяги траверсы привода ручного тормоза | |
| 7 | 6***1 | Траверса рычага ручного тормоза | |
| 8 | 6***5 | Головка тяги | |
| 9 | 6***8 | Ось тяги | |
| 10 | 6***9 | Пружина тяги | |
| 11 | 2***8 | Шайба 6 | |
| 12 | 6***3 | Тяга рычага привода ручного тормоза | |
| 13 | 2***8 | Шплинт 2х20 | |
| 14 | 2***8 | Гайка М8х1 | |
| 15 | 6***4 | Рычаг промежуточной собачки | |
| 16 | 2***8 | Шайба 8 | |
| 17 | 2***П | Палец | |
| 18 | 1***8 | Вилка | |
| 19 | 2***8 | Гайка регулировочного винта | |
| 20 | 2***8 | Винт регулировочный | |
| 21 | 2***8 | Болт М8х20 | |
| 22 | 2***2 | Шайба 8 пружинная | |
| 23 | 6***6 | Кронштейн с толкателем в сборе | |
| 24 | 6***3 | Палец крепления второй собачки | |
| 25 | 6***2 | Палец крепления рычага толкателя | |
| 26 | 2***8 | Шплинт 4х25 | |
| 27 | 6***7 | Шайба регулировочная | |
| 28 | 6***5 | Шайба специальная | |
| 29 | 6***6 | Рычаг привода ручного тормоза | |
| 30 | 3***П | Масленка К3/8" | |
| 31 | 6***3 | Втулка рычага привода ручного тормоза | |
| 32 | 6***Б | Зацеп пружины | |
| 33 | 6***9 | Пружина собачки ручного тормоза | |
| 34 | 6***3 | Собачка привода ручного тормоза вторая | |
| 35 | 6***1 | Рычаг-толкатель | |
| 36 | 2***8 | Шайба 12 | |
| 37 | 6***1 | Палец | |
| 38 | 6***3 | Сектор троса привода ручного тормоза | |
| 39 | 6***0 | Втулка подшипника переднего вала | |
| 40 | 6***6 | Рычаг собачки верхний | |
| 41 | 6***0 | Собачка рычага ручного тормоза первая | |
| 42 | 6***7 | Рычаг собачки нижний | |
| 43 | 6***1 | Опора переднего вала привода ручного тормоза | |
| 44 | 6***5 | Шпилька крепления собачки | |
| 45 | 2***8 | Шплинт-проволока |
