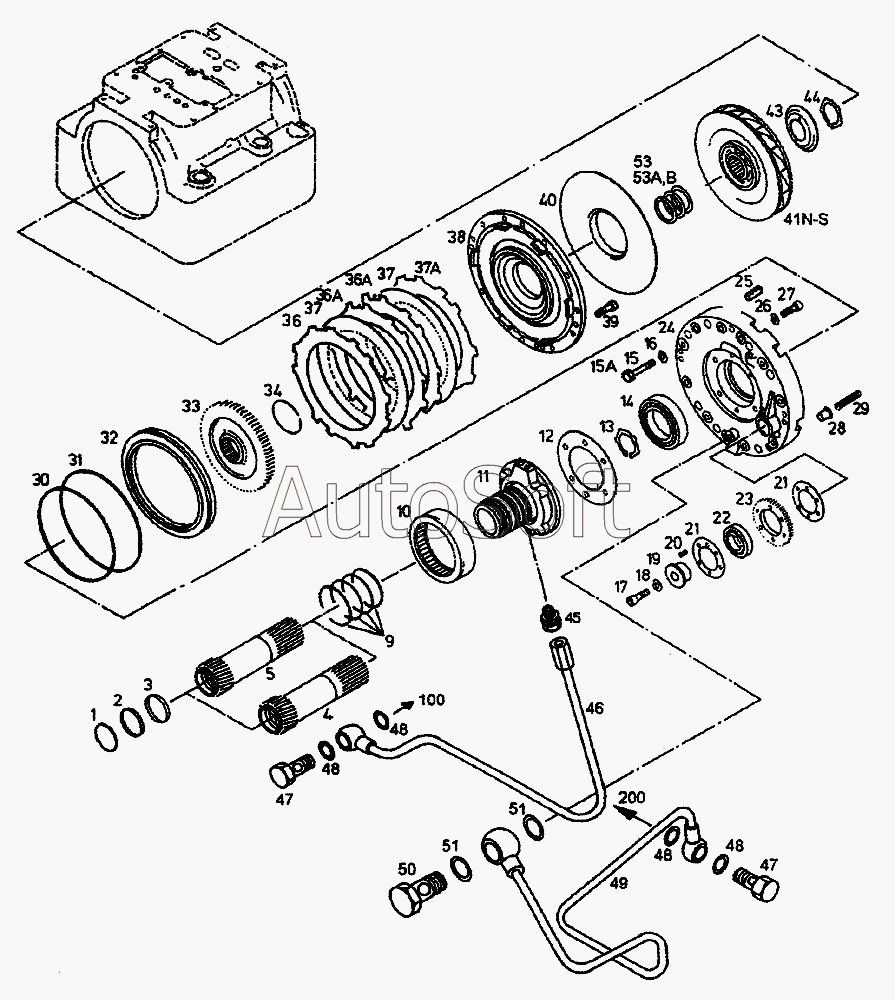

Каталог запасных частей к технике: ЛиАЗ-5256, 6212 (2006) (2006). Насосный тормоз DIWA.3Е
/25.gif)
1
2
3
4
5
9
10
11
12
13
14
15
15А
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
36
36А
36А
37
37
37А
38
39
40
41Р
43
44
45
46
47
47
48
48
48
48
49
50
51
51
53
53А
53В
Позиция на иллюстрации | Заводской номер детали | Название детали | |
---|---|---|---|
58.1895.16 | 5***6 | Шестерня в сборе | |
58.4455.22 | 5***2 | Корпус поршня РВ в сборе | |
1 | 5***1 | Кольцо двойное | |
10 | 0***8 | Подшипник RNU 1017 MA DIN 5412 | |
11 | 5***2 | Втулка распределительная 3G | |
12 | 5***2 | Прокладка | |
13 | 5***2 | Кольцо | |
14 | 0***6 | Подшипник 6212 DIN 625 | |
15 | 0***3 | Болт шестигранный М10х65 DIN 931 8.8-АЗС | |
15А | 0***8 | Болт шестигранный М10х70 DIN 931 8.8-А АЗС | |
16 | 0***1 | Шайба пружинная В10 DIN 137 | |
17 | 0***5 | Винт цилиндрический М10х30хCV84 VGN 3037 10.9 | |
18 | 0***2 | Шайба пружинная В10х18 DIN 137 ABW | |
19 | 5***0 | Кольцо опорное | |
2 | 5***1 | Кольцо | |
20 | 0***0 | Заклепка 4x18 DIN 660 | |
21 | 5***0 | Шайба | |
22 | 0***1 | Подшипник 16008 СЗ DIN 625 | |
23 | 5***0 | Шестерня цилиндрическая | |
24 | 5***3 | Корпус поршня РВ D4 3G | |
25 | 9***0 | Штифт SG 10x40 | |
26 | 0***6 | Шайба пружинная В8 DIN 137 АЗС | |
27 | 0***0 | Винт цилиндрический М8х20 CV84 VGN 3037 10.9 | |
28 | 5***2 | Гильза пружины | |
29 | 9***1 | Пружина | |
3 | 5***1 | Втулка уплотнительная | |
30 | 5***0 | Манжета | |
31 | 5***0 | Манжета | |
32 | 5***3 | Поршень РВ | |
33 | 5***1 | Корпус дисков сцепления РВ | |
34 | 9***0 | Кольцо уплотнительное | |
36 | 5***0 | Диск | |
36А | 5***0 | Диск | |
37 | 5***3 | Диск фрикционный | |
37А | 5***0 | Пластина нажимная | |
38 | 5***4 | Корпус дисков сцепления РВ | |
39 | 0***0 | Винт цилиндрический М8х20 CV84 VGN 3037 10.9 | |
4 | 5***0 | Вал привода D4 G3 | |
40 | 5***0 | Диск | |
41Р | 5***0 | Колесо X | |
43 | 5***0 | Кольцо отражательное | |
44 | 5***2 | Кольцо | |
45 | 0***4 | Штуцер ALL6 DIN 2353 | |
46 | 6***2 | Трубопровод | |
47 | 0***1 | Винт полый 6 DIN 7643 | |
48 | 0***6 | Кольцо А10x13,5 DIN 7603 | |
49 | 6***1 | Трубопровод | |
5 | 5***0 | Вал привода D3 G3 | |
50 | 0***2 | Винт полый 10 DIN 7643 | |
51 | 0***6 | Кольцо А10x13,5 DIN 7603 | |
53 | 5***0 | Шайба 0,1 | |
53А | 5***0 | Шайба 0,2 | |
53В | 5***0 | Шайба 0,3 | |
9 | 5***2 | Кольцо прямоугольное уплотнительное |
