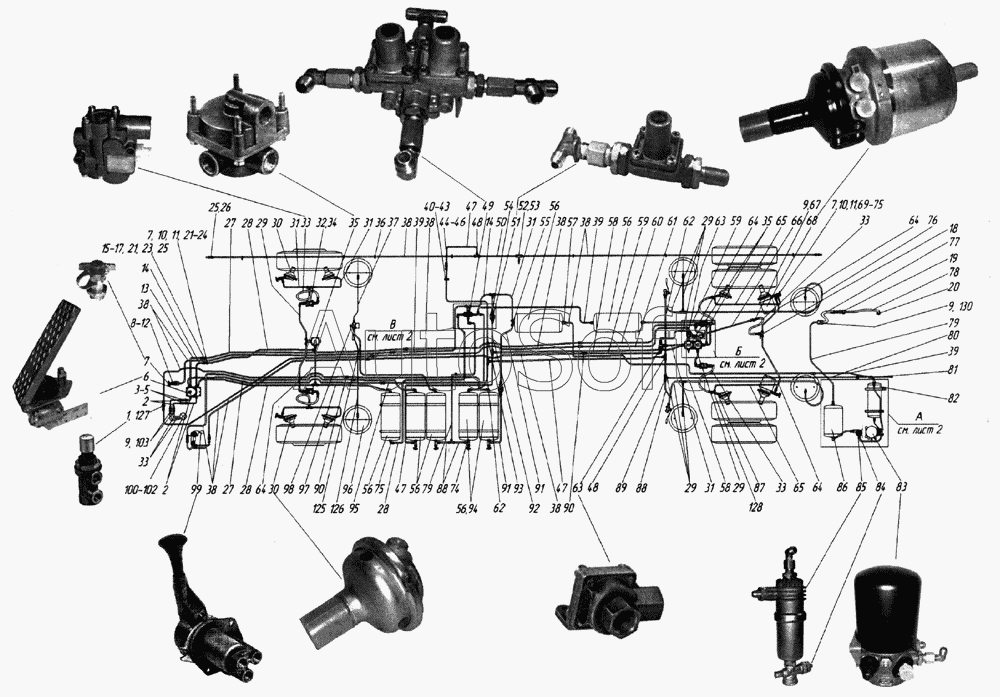

Каталог запасных частей к технике: ЛиАЗ-5256, 6212 (2006) (2006). Установка пневмосистемы (I)
/158.gif)
1
2
2
3
4
5
6
6
7
7
7
7
8
9
9
9
9
10
10
10
11
11
11
12
13
14
14
15
16
17
18
19
20
21
21
22
23
23
24
25
25
26
27
27
28
28
28
29
29
29
29
30
30
31
31
31
31
31
32
33
33
33
33
34
34
34
35
35
36
37
38
38
38
38
38
38
38
39
39
39
40
41
42
43
44
45
46
47
47
47
48
48
49
50
51
52
53
54
55
56
56
56
56
56
57
58
58
59
59
60
61
62
62
63
63
64
64
64
64
65
65
66
67
68
69
70
71
72
73
74
74
75
75
76
77
78
79
79
80
81
82
83
84
85
86
87
88
88
89
90
90
91
91
92
93
94
95
96
97
98
99
100
101
102
103
125
126
127
128
130
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201428-П8 | 2***8 | Болт М6х40 | |
| 201456-П8 | 2***8 | Болт М8х20 | |
| 201458-П8 | 2***8 | Болт М8х25 | |
| 220076-П8 | 2***8 | Винт | |
| 220107-П8 | 2***8 | Винт М6х20 | |
| 221674-П8 | 2***8 | Винт М8-6gх45 | |
| 250464-П8 | 2***8 | Гайка М5 | |
| 252135-П2 | 2***2 | Шайба 8 пружинная | |
| 252153-П2 | 2***2 | Шайба 5 пружинная | |
| 252154-П2 | 2***2 | Шайба 6 пружинная | |
| 252155-П2 | 2***2 | Шайба 8 пружинная | |
| 252157-П2 | 2***2 | Шайба 12 пружинная | |
| 412133 | 4***3 | Гайка М26х1,5 | |
| 414707 | 4***7 | Штуцер ввертной | |
| 414709 | 4***9 | Тройник проходной 6-6 | |
| 417435 | 4***5 | Гайка М26х1,5 | |
| 417795 | 4***5 | Шайба | |
| 5256-1104185 | 5***5 | Хомут | |
| 5256-1108866 | 5***6 | Хомут в сборе | |
| 5256-3506044-10 | 5***0 | Шайба | |
| 5256-3506070 | 5***0 | Прокладка | |
| 5256-3506109 | 5***9 | Уплотнитель трубопроводов | |
| 5256-3506116-11 | 5***1 | Труба | |
| 5256-3506122 | 5***2 | Хомут в сборе | |
| 5256-3506126 | 5***6 | Хомут | |
| 5256-3506270-01 | 5***1 | Труба (к клапану останова двигателя) | |
| 5256-3506298-11 | 5***1 | Труба | |
| 5256-3506303 | 5***3 | Кронштейн | |
| 5256-3506372 | 5***2 | Переходник | |
| 5256-3506381 | 5***1 | Труба (от крана аварийного растормаживания) | |
| 5256-3506412 | 5***2 | Пробка | |
| 5256-3506446 | 5***6 | Пластина | |
| 5256-3506512 | 5***2 | Переходник | |
| 5256-3515415 | 5***5 | Кронштейн | |
| 5256-3515442 | 5***2 | Болт М10х180 | |
| 525625-3506166-10 | 5***0 | Кронштейн | |
| 525625-3506166-10 | 5***0 | Кронштейн | |
| 525625-3506308 | 5***8 | Труба (к крану аварийного растормаживания) | |
| 525625-3506333 | 5***3 | Кронштейн | |
| 525625-3506447 | 5***7 | Проставка | |
| 525625-3506452-10 | 5***0 | Переходник | |
| 525625-3506472 | 5***2 | Штуцер | |
| 525625-3511222 | 5***2 | Болт М12x1,5 | |
| 525630-3506097 | 5***7 | Кронштейн | |
| 525630-3506132 | 5***2 | Труба | |
| 525630-3513195 | 5***5 | Стержень | |
| 525630-3513233 | 5***3 | Скоба | |
| 525640-3408273 | 5***3 | Прокладка | |
| 525640-3506030 | 5***0 | Штуцер | |
| 525640-3506132 | 5***2 | Труба | |
| 525640-3506134 | 5***4 | Труба | |
| 525640-3506363-01 | 5***1 | Кронштейн крепления шланга | |
| 677-3711054 | 6***4 | Втулка проводов фары | |
| 1 | 1***0 | Кран пневматический | |
| 2 | 5***0 | Труба | |
| 3 | 5***2 | Штуцер фланцевый | |
| 4 | 4***9 | Гайка | |
| 5 | 2***8 | Шайба 12 | |
| 6 | 1***8 | Кран тормозной двухсекционный с рычагом в сборе | |
| 6 | 4***6 | Кран тормозной двухсекционный «WABCO» (вариант) | |
| 7 | 1***0 | Клапан контрольного вывода | |
| 7 | 1***1 | Клапан контрольного вывода в (вариант) | |
| 8 | 5***0 | Переходник | |
| 9 | 2***8 | Гайка | |
| 10 | 5***6 | Кольцо 020-025-30-1-4 | |
| 11 | 4***7 | Обойма М22х1,5 | |
| 12 | 5***4 | Кронштейн | |
| 13 | 5***5 | Труба | |
| 14 | 5***1 | Труба | |
| 15 | 2***0 | Датчик аварийного давления воздуха | |
| 16 | 5***1 | Переходник | |
| 17 | 9***0 | Датчик давления | |
| 18 | 5***0 | Тройник фланцевый | |
| 19 | 5***0 | Штуцер | |
| 20 | 5***3 | Штуцер | |
| 21 | 5***1 | Переходник | |
| 22 | 5***3 | Переходник | |
| 23 | 5***8 | Кольцо 010-015-30-2-2 | |
| 24 | 4***3 | Обойма М12х1,5 | |
| 25 | 5***4 | Штуцер для привода задней двери | |
| 26 | П***1 | Переходник | |
| 27 | 5***6 | Труба | |
| 28 | 5***1 | Труба | |
| 29 | 5***1 | Трубка | |
| 30 | 1***0 | Камера пневматическая тормозная | |
| 31 | 5***1 | Труба | |
| 31 | 5***0 | Труба | |
| 32 | 2***8 | Болт М8х70 | |
| 33 | 6***1 | Шланг гибкий тормозной камеры в сборе | |
| 34 | 2***1 | Модулятор А 481 901 011 «Knorr Bremse» | |
| 34 | 4***0 | Модулятор «WABCO» (вариант) | |
| 34 | А***1 | Модулятор электропневматический ЭПМ-1 (вариант) | |
| 35 | 1***0 | Клапан ускорительный | |
| 36 | 5***1 | Втулка уплотнительная | |
| 37 | 5***1 | Труба | |
| 38 | 5***1 | Труба | |
| 39 | 5***0 | Труба | |
| 40 | 5***2 | Хомут в сборе | |
| 41 | 2***8 | Болт М6х16 | |
| 42 | 2***8 | Гайка М6х1 | |
| 43 | 2***2 | Шайба 6 | |
| 44 | 5***0 | Штуцер фланцевый | |
| 45 | 2***8 | Гайка М8х1 | |
| 46 | 5***0 | Шайба | |
| 47 | 5***1 | Труба | |
| 48 | 4***0 | Тройник проходной 12 | |
| 49 | 1***0 | Клапан защитный тройной | |
| 50 | 5***1 | Труба | |
| 51 | 1***0 | Клапан защитный одинарный | |
| 52 | 5***0 | Тройник для привода средней двери | |
| 53 | 5***0 | Штуцер для привода средней двери | |
| 54 | 5***9 | Переходник | |
| 55 | 4***7 | Тройник ввертной переходной | |
| 56 | 5***0 | Баллон воздушный в сборе | |
| 57 | 5***1 | Клапан слива конденсата | |
| 58 | 5***1 | Труба | |
| 59 | 5***1 | Труба | |
| 60 | 5***1 | Труба | |
| 61 | 5***1 | Труба | |
| 62 | 5***1 | Труба | |
| 63 | 1***0 | Клапан двухмагистральный | |
| 64 | 5***2 | Труба | |
| 65 | 5***1 | Труба | |
| 66 | 5***1 | Труба | |
| 67 | 5***0 | Штуцер фланцевый | |
| 68 | 1***1 | Камера тормозная с энергоаккумулятором | |
| 69 | 5***7 | Переходник | |
| 70 | 5***7 | Переходник | |
| 71 | 2***8 | Гайка М16х1,5 (469553926) | |
| 72 | 6***1 | Кольцо 012-016-25-1-2 | |
| 73 | 4***5 | Обойма М16х1,5 | |
| 74 | 4***5 | Переходник ввертной 12 | |
| 75 | 4***0 | Угольник ввертный | |
| 76 | 5***1 | Труба | |
| 77 | 5***0 | Шланг высокого давления | |
| 78 | 5***0 | Труба от компрессора первая | |
| 79 | 5***1 | Труба | |
| 80 | 5***1 | Труба | |
| 81 | 5***8 | Труба | |
| 82 | 5***1 | Баллон регенерации (в сборе) | |
| 83 | 5***0 | Влагоотделитель адсорбирующий (в сборе) | |
| 84 | 5***0 | Влагомаслоотделитель (в сборе) | |
| 85 | Е***5 | Клапан сброса конденсата | |
| 86 | 5***0 | Баллон воздушный (в сборе) | |
| 87 | 4***2 | Переходник ввертной 16 | |
| 88 | 5***1 | Труба | |
| 89 | 4***3 | Тройник проходной | |
| 90 | 4***4 | Штуцер проходной | |
| 91 | 5***1 | Труба | |
| 92 | 5***1 | Труба | |
| 93 | 5***1 | Труба | |
| 94 | 5***1 | Клапан слива конденсата | |
| 95 | 5***1 | Труба | |
| 96 | 5***0 | Баллон задней пневматической подвески | |
| 97 | 5***1 | Труба | |
| 98 | 1***0 | Регулятор уровня пола | |
| 99 | 1***0 | Кран тормозной обратного действия с ручным управлением | |
| 100 | К***0 | Прибор комбинированный | |
| 101 | 5***1 | Кольцо 005-009-25-2-2 | |
| 102 | 4***9 | Штуцер | |
| 103 | 5***4 | Переходник | |
| 104 | 2***8 | Пробка КГ 3/3" | |
| 105 | 5***1 | Угольник | |
| 106 | 6***0 | Пробка | |
| 107 | 2***8 | Шайба 18 | |
| 108 | 6***0 | Баллон регенерации | |
| 109 | 5***0 | Переходник | |
| 110 | 5***1 | Труба | |
| 111 | 4***3 | Переходник ввертной 22 | |
| 112 | 5***5 | Труба | |
| 113 | 4***1 | Переходник ввертный | |
| 114 | 5***5 | Труба | |
| 115 | L***1 | Осушитель воздуха 1В73552 | |
| 116 | 5***9 | Переходник | |
| 117 | 2***8 | Гайка М22х1,5 | |
| 118 | А***1 | Влагомаслоотделитель | |
| 119 | 4***1 | Угольник | |
| 120 | 5***7 | Переходник | |
| 122 | 5***4 | Кольцо 014-018-25-2-3 | |
| 123 | 5***5 | Переходник | |
| 124 | 2***9 | Гайка М16х1,5 | |
| 125 | 5***1 | Труба | |
| 126 | 5***2 | Труба | |
| 127 | 4***0 | Переходник ввертной 12 | |
| 128 | 4***6 | Тройник ввертной проходной | |
| 129 | 5***7 | Переходник | |
| 130 | 5***1 | Штуцер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
