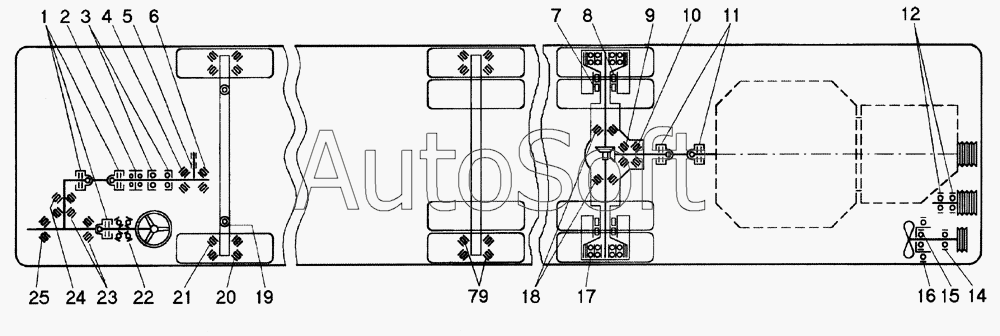

Каталог запасных частей к технике: ЛиАЗ-5256, 6212 (2006) (2006). Схема установки подшипников на автобус ЛиАЗ-6212
/223.gif)
16
14
15
12
11
8
7
10
9
18
18
17
79
19
20
21
22
25
24
23
1
4
6
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3151 221001 | 3***1 | Муфта выключения сцепления | |
| 4694151251 | 4***1 | Ролики толкателей | |
| 6-180304КС9Ш1 | 6***1 | Опора вала (со стороны контактных колец) | |
| 6V2202 | 6***2 | Маховик | |
| 76-60018К | 7***К | Корпус горелки | |
| 80200 | 8***0 | Оси дверей | |
| 8020002 | 8***2 | Вал якоря | |
| 8Е0451 | 8***1 | Водяной насос | |
| Б V 11,112мм | Б***м | Оси дверей | |
| В6-180304КС9 | В***9 | Опора вала (со стороны привода) | |
| Ш20Е | Ш***Е | Оси дверей | |
| 1 | 7***0 | Шарнир колонки рулевого управления | |
| 2 | 1***7 | Вал золотника рулевого механизма | |
| 3 | 9***8 | Вал распределительного механизма | |
| 4 | 2***Е | Вал винта рулевого механизма | |
| 6 | 2***Е | Вал винта рулевого механизма | |
| 7 | 3***M | Ступица заднего колеса | |
| 8 | 3***2 | Ступица заднего колеса | |
| 9 | 3***M | Коническая шестерня главной передачи | |
| 10 | 3***M | Коническая шестерня главной передачи | |
| 11 | 8***К | Карданный вал | |
| 12 | 2***6 | Подшипник шариковый радиальный однорядный | |
| 13 | 6***1 | Опора вала (со стороны контактных колец) | |
| 13 | В***9 | Опора вала (со стороны контактных колец) | |
| 14 | 4***3 | Муфта включения (опора вала) | |
| 15 | 6***Д | Муфта включения (на ползуне муфты) | |
| 16 | 7***7 | Подшипник шариковый радиальный однорядный | |
| 17 | K***M | Планетарный механизм колесного редуктора | |
| 18 | 3***2 | Дифференциал (правый подшипник) | |
| 18 | 3***M | Дифференциал (левый подшипник) | |
| 19 | 5***0 | Подшипник поворотного кулака | |
| 20 | 7***А | Подшипник роликовый конический однорядный ГОСТ 27365-87 | |
| 21 | 7***А | Ступица переднего колеса | |
| 22 | 6***7 | Колонка рулевого управления | |
| 23 | 6***7 | Угловой редуктор | |
| 24 | 6***) | Угловой редуктор (стакан уг. р-ра) | |
| 25 | 1***1 | Роликовый конический без внутреннего кольца 72 по ГОСТу № 977909К1 | |
| 26 | 5***2 | Подшипник шариковый радиальный однорядный | |
| 27 | 6***Д | Шестерни 1, 2, 3 передач и заднего хода | |
| 28 | 6***4 | Шестерня 4 передачи | |
| 29 | 1***Л | Первичный вал (задняя опора) | |
| 30 | 9***7 | Муфта выключения сцепления | |
| 31 | 2***К | Первичный вал (передняя опора) | |
| 32 | 2***6 | Подшипник шариковый радиальный однорядный | |
| 33 | 2***5 | Задняя опора вала привода ТНВД | |
| 34 | 1***Е | Передняя опора насоса гидроусилителя руля | |
| 35 | 3***5 | Подшипник шариковый радиальный однорядный | |
| 36 | 8***3 | Подшипник шариковый упорный | |
| 37 | 2***3 | Подшипник шариковый радиальный однорядный | |
| 38 | 1***А | Задняя опора державки грузов регулятора ТНВД | |
| 39 | 1***5 | Передняя опора водяного насоса | |
| 40 | 1***К | Задняя опора водяного насоса | |
| 41 | 7***А | Кулачковый вал ТНВД | |
| 42 | 2***1 | Подшипник шариковый радиальный однорядный | |
| 43 | 9***6 | Подшипник роликовый конический двухрядный | |
| 45 | 1***М | Промежуточный вал (задняя опора) | |
| 46 | 7***1 | Вторичный вал (передняя опора) | |
| 47 | 6***К | Блок шестерен заднего хода | |
| 48 | 5***1 | Подшипник шариковый радиальный однорядный | |
| 48 | 5***0 | Промежуточный вал (передняя опора) | |
| 49 | 0***0 | Главный вал | |
| 49 | 1***Л | Первичный вал (задняя опора) | |
| 50 | 0***8 | Шестерня 1 передачи | |
| 50 | 1***7 | Муфта выключения сцепления | |
| 51 | 0***6 | Шестерня 3 передачи | |
| 51 | 6***К | Передняя опора вала привода ТНВД | |
| 52 | 0***6 | Шестерня 3 передачи | |
| 52 | 3***5 | Подшипник шариковый радиальный однорядный | |
| 53 | 0***3 | Шестерня 4 передачи | |
| 53 | 1***Е | Передняя опора насоса гидроусилителя руля | |
| 54 | 0***8 | Шестерня 5 передачи | |
| 54 | 3***5 | Подшипник шариковый радиальный однорядный | |
| 55 | 0***8 | Входной вал | |
| 55 | 6***К | Передняя опора вала привода ТНВД | |
| 56 | 0***2 | Главный вал | |
| 56 | 8***3 | Подшипник шариковый упорный | |
| 57 | 0***3 | Промежуточный вал | |
| 57 | 1***6 | Подшипник шариковый радиальный однорядный | |
| 58 | 0***3 | Вал заднего хода | |
| 58 | 2***3 | Подшипник шариковый радиальный однорядный | |
| 59 | 1***8 | Промежуточный вал | |
| 59 | 1***3 | Водяной насос | |
| 60 | 0***3 | Шестерня заднего хода | |
| 60 | 2***А | Натяжное устройство привода компрессора | |
| 61 | 6***А | Кулачковый вал ТНВД | |
| 62 | 2***1 | Подшипник шариковый радиальный однорядный | |
| 63 | 6***К | Промежуточный вал (передняя опора) | |
| 64 | 7***1 | Вторичный вал (передняя опора) | |
| 65 | 6***К | Блок шестерен заднего хода | |
| 66 | 6***М | Промежуточный вал (задняя опора) | |
| 79 | 7***К | Ступица средней оси |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
