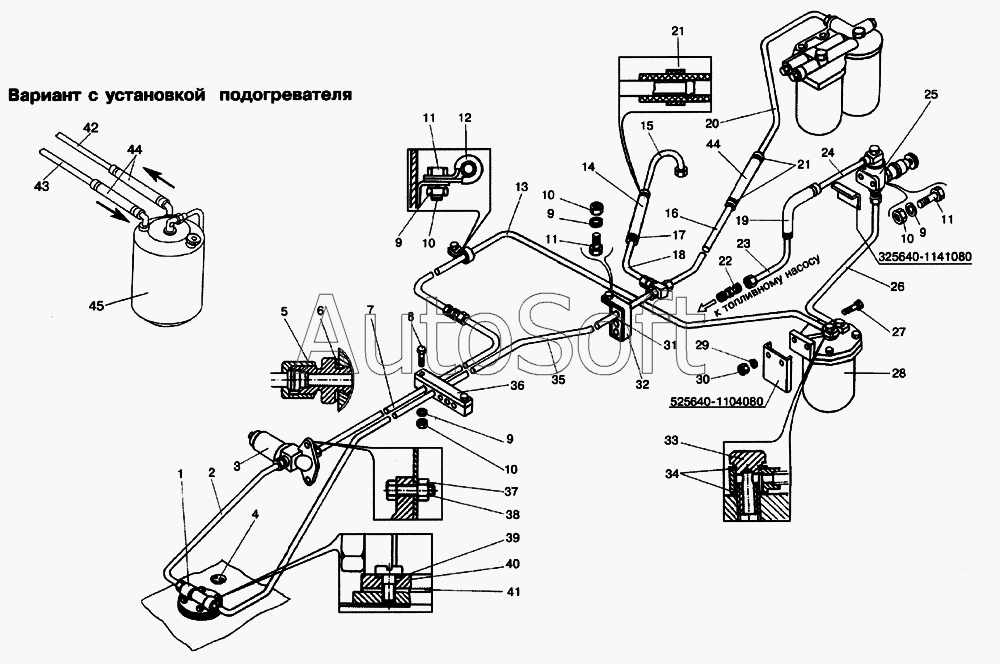

Каталог запасных частей к технике: ЛиАЗ-5256, 6212 (2006) (2006). Установка системы питания топливом двигателя КамАЗ740.11-240 автобуса ЛиАЗ-5255640
/97.gif)
1
2
3
4
5
6
7
8
9
9
9
9
10
10
10
10
11
11
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***4 | Трубка приемная с фильтром в сборе | |
| 2 | 5***0 | Трубка от топливного бака к электромагнитному клапану в сборе | |
| 3 | 4***0 | Клапан электромагнитный ЭТК-24 в сборе | |
| 4 | 5***2 | Клапан | |
| 5 | 5***4 | Штуцер | |
| 6 | 5***0 | Прокладка | |
| 7 | 5***0 | Трубка от электромагнитного клапана к фильтру грубой очистки топлива передняя | |
| 8 | 2***8 | Болт М6х40 | |
| 9 | 2***2 | Шайба 6 | |
| 10 | 2***8 | Гайка М6х1 | |
| 11 | 2***8 | Болт М6х14 | |
| 12 | 5***4 | Хомут в сборе | |
| 13 | 5***8 | Трубка от электромагнитного клапана к фильтру грубой очистки задняя | |
| 14 | 5***2 | Шланг | |
| 15 | 5***4 | Трубка слива топлива от форсунок задняя | |
| 16 | 5***8 | Трубка слива в бак средняя | |
| 17 | 5***0 | Хомут | |
| 18 | 5***6 | Трубка слива топлива от форсунок передняя | |
| 19 | 5***2 | Шланг соединительный | |
| 20 | 5***8 | Трубка слива топлива в топливный бак задняя в сборе | |
| 21 | 5***2 | Хомут 18 | |
| 22 | 5***6 | Штуцер | |
| 23 | 5***8 | Трубка от насоса предпусковой прокачки к топливному насосу задняя | |
| 24 | 5***0 | Трубка от насоса предпусковой прокачки к топливному насосу передняя | |
| 25 | 3***0 | Насос предпусковой прокачки топлива | |
| 26 | 5***2 | Трубка от фильтра грубой очистки к насосу предпусковой прокачки топлива | |
| 27 | 2***8 | Болт М10х1,5х25 | |
| 28 | 7***0 | Фильтр грубой очистки топлива в сборе | |
| 29 | 2***2 | Шайба 10 пружинная | |
| 30 | 2***8 | Гайка М10х1,5 | |
| 31 | 5***2 | Уплотнитель трубопровода | |
| 32 | 5***6 | Хомут | |
| 33 | 5***9 | Болт М14х1,5 | |
| 34 | 5***3 | Шайба | |
| 35 | 5***6 | Трубка слива топлива в топливный бак передняя | |
| 36 | 5***6 | Пластина | |
| 37 | М***Н | Гайка самоконтрующаяся обжатая по торцу М8-6Н | |
| 38 | 2***9 | Болт М8х30 | |
| 39 | 5***1 | Шайба | |
| 40 | 2***9 | Винт М5х12 | |
| 41 | 5***5 | Прокладка | |
| 42 | 5***0 | Трубка слива топлива от топливного бачка подогревателя к топливному баку | |
| 43 | 5***0 | Трубка слива топлива топливного бачка подогревателя | |
| 44 | 5***2 | Шланг соединительный | |
| 45 | 5***0 | Топливный бачок подогревателя |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
