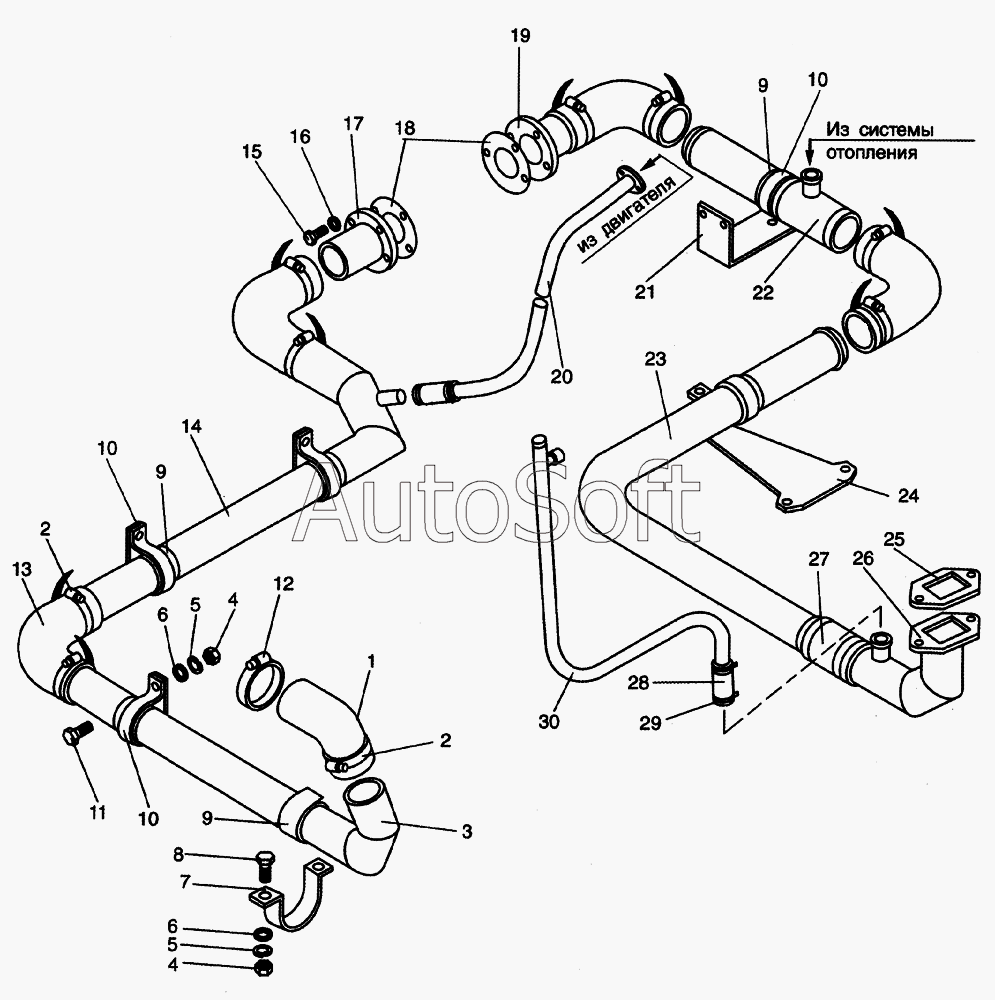

Каталог запасных частей к технике: ЛиАЗ-5256, 6212 (2006) (2006). Система охлаждения двигателя ЯМЗ-236НЕ2 с коробкой VOITH DIWA.2
/114.gif)
1
2
2
3
4
4
5
5
6
6
7
8
9
9
9
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П***5 | Шланг угловой | |
| 2 | T***1 | Хомут | |
| 3 | 5***0 | Труба радиатора отводящая | |
| 4 | 2***8 | Гайка М8х1 | |
| 5 | 2***2 | Шайба 8 пружинная | |
| 6 | 2***8 | Шайба 8 | |
| 7 | 5***5 | Хомут | |
| 8 | 2***8 | Болт М8х1,25х16 | |
| 9 | 5***6 | Прокладка | |
| 10 | 5***9 | Хомут | |
| 11 | 2***8 | Болт М8х20 | |
| 12 | T***1 | Хомут | |
| 13 | 5***3 | Шланг угловой | |
| 14 | 5***1 | Труба (ЯМЗ-236НЕ - «VOITH» 854.2) | |
| 15 | 0***7 | Болт М10-6gх25 | |
| 16 | 0***1 | Шайба пружинная В10 DIN 137 | |
| 17 | 5***6 | Патрубок ГМП | |
| 18 | 9***2 | Прокладка | |
| 19 | 5***6 | Патрубок ГМП | |
| 20 | 5***2 | Установка перепускных труб | |
| 21 | 5***7 | Кронштейн | |
| 22 | 5***0 | Труба | |
| 23 | 5***4 | Труба (ЯМЗ-236НЕ - «VOITH» 854.2) | |
| 23 | 5***0 | Труба (ЯМЗ-236НЕ - «VOITH» 851.2) | |
| 24 | 5***0 | Кронштейн (ЯМЗ-236НЕ - «VOITH» 854.2) | |
| 24 | 5***0 | Кронштейн (ЯМЗ-236НЕ - «VOITH» 851.2) | |
| 25 | 5***5 | Прокладка | |
| 26 | 5***1 | Патрубок (деталь литая) | |
| 27 | 5***0 | Шланг соединительный | |
| 28 | 5***6 | Шланг наливной горловины | |
| 29 | T***1 | Хомут | |
| 30 | 5***2 | Труба |
