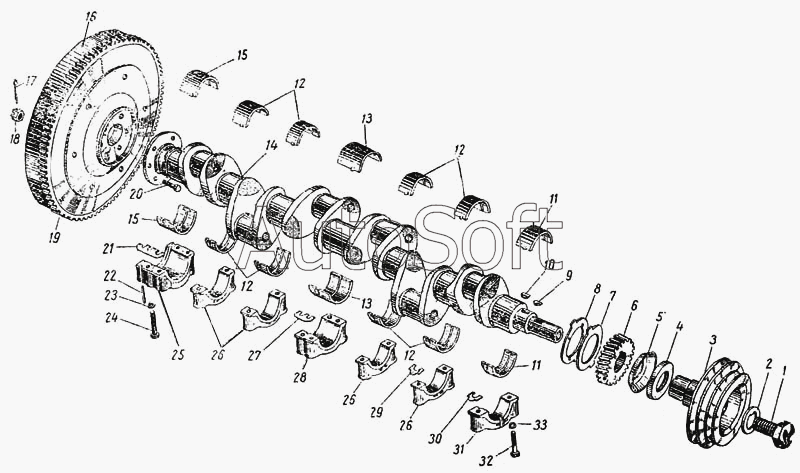

Каталог запасных частей к технике: ЛАЗ 695Б. Коленчатый вал и маховик
6
15
15
14
13
13
12
12
12
12
11
11
10
9
8
7
16
5
4
3
2
1
26
26
26
33
33
32
32
31
30
29
28
27
25
24
23
22
21
20
19
18
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 120-1000102-Б | 1***Б | Комплект коренных вкладышей на один двигатель | |
| 120-1000102-БР1 | 1***1 | Комплект коренных вкладышей, уменьшенных на 0,05 мм, на один двигатель | |
| 120-1000102-БР2 | 1***2 | Комплект коренных вкладышей, уменьшенных на 0,3 мм, на один двигатель | |
| 120-1000102-БР3 | 1***3 | Комплект коренных вкладышей, уменьшенных на 0,6 мм, на один двигатель | |
| 120-1000102-БР4 | 1***4 | Комплект коренных вкладышей, уменьшенных на 1,0 мм, на один двигатель | |
| 120-1000102-БР6 | 1***6 | Комплект коренных вкладышей, уменьшенных на 1,5 мм, на один двигатель | |
| 120-1000102-БР7 | 1***7 | Комплект коренных вкладышей, уменьшенных на 2,0 мм, на один двигатель | |
| 120-1005170-АР1 | 1***1 | Вкладыш переднего коренного подшипника, уменьшенный на 0,05 мм | |
| 120-1005170-АР2 | 1***2 | Вкладыш переднего коренного подшипника, уменьшенный на 0,3 мм | |
| 120-1005170-АР3 | 1***3 | Вкладыш переднего коренного подшипника, уменьшенный на 0,6 мм | |
| 120-1005170-АР4 | 1***4 | Вкладыш переднего коренного подшипника, уменьшенный на 1,0 мм | |
| 120-1005170-АР6 | 1***6 | Вкладыш переднего коренного подшипника, уменьшенный на 1,5 мм | |
| 120-1005170-АР7 | 1***7 | Вкладыш переднего коренного подшипника, уменьшенный на 2,0 мм | |
| 120-1005172-АР1 | 1***1 | Вкладыш промежуточного коренного подшипника, уменьшенный на 0,05 мм | |
| 120-1005172-АР2 | 1***2 | Вкладыш промежуточного коренного подшипника, уменьшенный на 0,3 мм | |
| 120-1005172-АР3 | 1***3 | Вкладыш промежуточного коренного подшипника, уменьшенный на 0,6 мм | |
| 120-1005172-АР4 | 1***4 | Вкладыш промежуточного коренного подшипника, уменьшенный на 1,0 мм | |
| 120-1005172-АР6 | 1***6 | Вкладыш промежуточного коренного подшипника, уменьшенный на 1,5 мм | |
| 120-1005172-АР7 | 1***7 | Вкладыш промежуточного коренного подшипника, уменьшенный на 2,0 мм | |
| 120-1005175-АР1 | 1***1 | Вкладыш среднего коренного подшипника, уменьшенный на 0,05 мм | |
| 120-1005175-АР2 | 1***2 | Вкладыш среднего коренного подшипника, уменьшенный на 0,3 мм | |
| 120-1005175-АР3 | 1***3 | Вкладыш среднего коренного подшипника, уменьшенный на 0,6 мм | |
| 120-1005175-АР4 | 1***4 | Вкладыш среднего коренного подшипника, уменьшенный на 1,0 мм | |
| 120-1005175-АР6 | 1***6 | Вкладыш среднего коренного подшипника, уменьшенный на 1,5 мм | |
| 120-1005175-АР7 | 1***7 | Вкладыш среднего коренного подшипника, уменьшенный на 2,0 мм | |
| 121-1005154-Б | 1***Б | Набивка сальника заднего подшипника коленчатого вала | |
| 121-1005162 | 1***2 | Обойма сальника заднего подшипника коленчатого вала верхняя | |
| 121-1005163-Б | 1***Б | Обойма сальника заднего подшипника коленчатого вала нижняя | |
| 150В-1005160 | 1***0 | Уплотнитель заднего подшипника коленчатого зала правый | |
| 150В-1005161 | 1***1 | Уплотнитель заднего подшипника коленчатого вала левый | |
| 164-1005178-Р1 | 1***1 | Вкладыш заднего коренного подшипника верхний, уменьшенный на 0,05 мм | |
| 164-1005178-Р2 | 1***2 | Вкладыш заднего коренного подшипника верхний, уменьшенный на 0,3 мм | |
| 164-1005178-Р3 | 1***3 | Вкладыш заднего коренного подшипника верхний, уменьшенный на 0,6 мм | |
| 164-1005178-Р4 | 1***4 | Вкладыш заднего коренного подшипника верхний, уменьшенный на 1,0 мм | |
| 164-1005178-Р6 | 1***6 | Вкладыш заднего коренного подшипника верхний, уменьшенный на 1,5 мм | |
| 164-1005178-Р7 | 1***7 | Вкладыш заднего коренного подшипника верхний, уменьшенный на 2,0 мм | |
| 164-1005179 | 1***9 | Вкладыш заднего коренного подшипника нижний | |
| 164-1005179-Р1 | 1***1 | Вкладыш заднего коренного подшипника нижний, уменьшенный на 0,05 мм | |
| 164-1005179-Р2 | 1***2 | Вкладыш заднего коренного подшипника нижний, уменьшенный на 0,3 мм | |
| 164-1005179-Р3 | 1***3 | Вкладыш заднего коренного подшипника нижний, уменьшенный на 0,6 мм | |
| 164-1005179-Р4 | 1***4 | Вкладыш заднего коренного подшипника нижний, уменьшенный на 1,0 мм | |
| 164-1005179-Р6 | 1***6 | Вкладыш заднего коренного подшипника нижний, уменьшенный на 1,5 мм | |
| 164-1005179-Р7 | 1***7 | Вкладыш заднего коренного подшипника нижний, уменьшенный на 2,0 мм | |
| 304814-П | 3***П | Масленка в сборе | |
| 1 | 1***А | Храповик коленчатого вала | |
| 2 | 1***1 | Шайба храповика коленчатого вала замочная | |
| 3 | 6***Б | Шкив коленчатого вала | |
| 4 | 1***3 | Сальник переднего конца коленчатого вала в сборе | |
| 5 | 1***2 | Маслоотражатель коленчатого вала | |
| 6 | 1***0 | Шестерня коленчатого вала распределительная | |
| 7 | 1***А | Шайба упорного подшипника коленчатого вала передняя | |
| 8 | 1***А | Шайба упорного подшипника коленчатого вала задняя | |
| 9 | 3***П | Шпонка сегментная | |
| 10 | 3***П | Шпонка сегментная | |
| 11 | 1***А | Вкладыш переднего коренного подшипника | |
| 12 | 1***А | Вкладыш промежуточного коренного подшипника | |
| 13 | 1***А | Вкладыш среднего коренного подшипника | |
| 14 | 1***0 | Вал коленчатый | |
| 15 | 1***8 | Вкладыш заднего коренного подшипника верхний | |
| 16 | 1***А | Маховик с зубчатым венцом в сборе | |
| 17 | 2***П | Шплинт 3Х25 | |
| 18 | 2***П | Гайка М14Х1,5 | |
| 19 | 1***5 | Кольцо маховика зубчатое | |
| 20 | 1***7 | Болт крепления маховика | |
| 21 | 1***9 | Прокладка крышки заднего подшипника коленчатого вала | |
| 22 | 1***6 | Уплотнитель заднего подшипника коленчатого вала боковой | |
| 23 | 2***2 | Шайба 12 пружинная | |
| 24 | 3***П | Болт М12Х80 | |
| 25 | 1***8 | Крышка коренного подшипника коленчатого вала задняя | |
| 26 | 1***3 | Крышка коренного подшипника коленчатого вала промежуточная | |
| 27 | 1***7 | Прокладка крышки среднего подшипника коленчатого вала | |
| 28 | 1***5 | Крышка коренного подшипника коленчатого вала средняя | |
| 29 | 1***4 | Прокладка крышки промежуточного подшипника коленчатого вала | |
| 30 | 1***2 | Прокладка крышки переднего подшипника коленчатого вала | |
| 31 | 1***0 | Крышка коренного подшипника коленчатого вала передняя | |
| 32 | 3***П | Болт М16Х85 | |
| 32 | 3***П | Болт М16Х85 | |
| 33 | 2***П | Шайба пружинная 16 | |
| 33 | 2***П | Шайба пружинная 16 |
