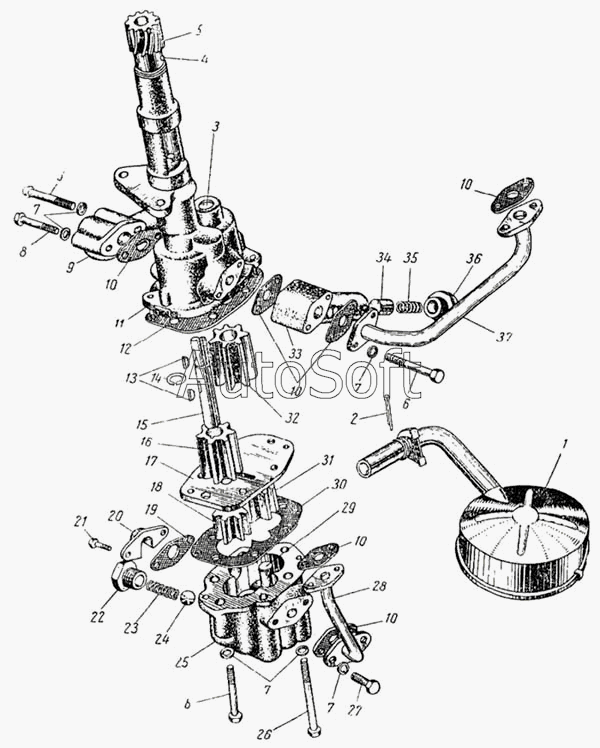

Каталог запасных частей к технике: ЛАЗ 695Б. Масляный насос и маслоприемник
1
2
3
4
5
6
6
6
7
7
7
7
8
9
10
10
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 155Б-1011010 | 1***0 | Насос масляный в сборе с маслоприемником | |
| 157-1011012 | 1***2 | Насос масляный без маслоприемника в сборе | |
| 157-1011054 | 1***4 | Редукционный клапан масляной системы в сборе | |
| 201498-П8 | 2***8 | Болт М10х28 | |
| 252136-П2 | 2***2 | Шайба 10 пружинная | |
| 1 | 1***0 | Маслоприемник в сборе | |
| 2 | 2***П | Шплинт 4Х35 | |
| 3 | 1***5 | Ось ведомой шестерни масляного насоса | |
| 4 | 3***П | Штифт 5х30 | |
| 5 | 1***0 | Шестерня привода масляного насоса | |
| 6 | 2***2 | Болт М8Х50 | |
| 6 | 2***8 | Болт М8Х50 | |
| 7 | 2***2 | Шайба 8 пружинная | |
| 7 | 2***2 | Шайба 8 пружинная | |
| 8 | 2***8 | Болт М8Х40 | |
| 9 | 1***2 | Патрубок масляного насоса приемный | |
| 10 | 1***6 | Прокладка фланца трубки масляного насоса | |
| 10 | 1***6 | Прокладка фланца трубки масляного насоса | |
| 10 | 1***6 | Прокладка фланца трубки масляного насоса | |
| 11 | 1***5 | Корпус масляного насоса с осью в сборе | |
| 12 | 1***0 | Прокладка крышки масляного насоса | |
| 13 | 2***П | Шпонка сегментная | |
| 14 | 1***7 | Кольцо ведущих шестерен масляного насоса пружинное | |
| 15 | 1***2 | Вал масляного насоса | |
| 16 | 1***5 | Шестерня верхней секции масляного насоса ведущая | |
| 17 | 1***2 | Крышка масляного насоса | |
| 18 | 1***9 | Шестерня нижней секции масляного насоса ведущая | |
| 19 | 1***3 | Прокладка фланца трубки масляного насоса | |
| 20 | 1***0 | Патрубок нижней секции масляного насоса приемный | |
| 21 | 2***8 | Болт М6х12 | |
| 22 | 3***П | Пробка | |
| 23 | 1***8 | Пружина перепускного клапана масляного насоса | |
| 24 | 3***П | Шарик 6,5 | |
| 25 | 1***0 | Корпус нежней секции масляного насоса | |
| 26 | 3***2 | Болт М8Х72 | |
| 27 | 2***8 | Болт М8-6gх20 | |
| 28 | 1***7 | Трубка маслопровода с фланцем в сборе | |
| 29 | 1***7 | Ось ведомой шестерни нижней секции масляного насоса | |
| 30 | 1***5 | Прокладка крышки масляного насоса | |
| 31 | 1***7 | Шестерня нижней секции масляного насоса ведомая | |
| 32 | 1***2 | Шестерня верхней секции масляного насоса ведомая | |
| 33 | 1***5 | Корпус редукционного клапана масляной системы | |
| 34 | 1***0 | Плунжер редукционного клапана | |
| 35 | 1***8 | Пружина редукционного клапана | |
| 36 | 1***2 | Пробка редукционного клапана | |
| 37 | 1***0 | Трубка маслопровода с фланцем в сборе |
