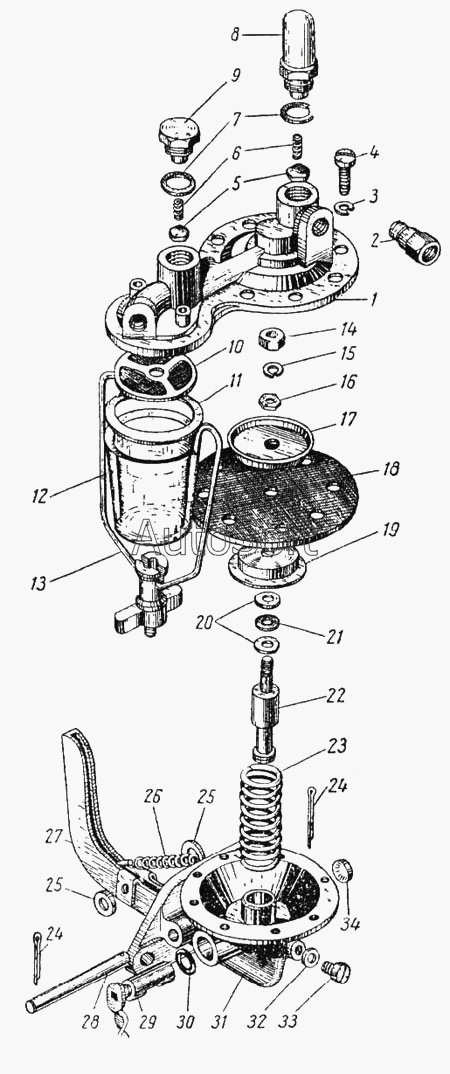

Каталог запасных частей к технике: ЛАЗ 695Б. Бензиновый насос
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1110С11 | 1***1 | Толкатель в сборе | |
| 120-1106090-А | 1***А | Корпус насоса с валиком ручного привода в сборе | |
| 1 | 1***В | Крышка топливного насоса с седлами в сборе | |
| 2 | 3***8 | Штуцер | |
| 3 | 2***2 | Шайба 5 пружинная | |
| 4 | 2***8 | Винт М5Х16 | |
| 5 | 1***2 | Клапан | |
| 6 | 5***5 | Пружина клапана | |
| 7 | 1***3 | Прокладка пробок клапанов | |
| 8 | 1***0 | Пробка нагнетательного клапана в сборе | |
| 9 | 1***2 | Пробка впускного клапана | |
| 10 | 1***3 | Фильтр в сборе | |
| 11 | 5***6 | Прокладка стакана | |
| 12 | 1***1 | Стакан фильтра | |
| 13 | 1***0 | Скоба крепления стакана фильтра в сборе | |
| 14 | 2***8 | Гайка М6 | |
| 15 | 2***2 | Шайба 6 пружинная | |
| 16 | 3***8 | Шайба шестигранная 6,3 | |
| 17 | 1***7 | Шайба диафрагмы верхняя | |
| 18 | 1***1 | Диск диафрагмы | |
| 19 | 1***9 | Шайба диафрагмы нижняя | |
| 20 | 1***1 | Шайба | |
| 21 | 1***6 | Шайба толкателя | |
| 22 | 1***0 | Толкатель | |
| 23 | 1***1 | Пружина диафрагмы | |
| 24 | 2***П | Шплинт 1,5Х10 | |
| 25 | 1***3 | Шайба | |
| 26 | 1***3 | Пружина рычага возвратная | |
| 27 | 1***0 | Рычаг привода насоса в сборе | |
| 28 | 1***Г | Ось рычага | |
| 29 | 1***Б | Валик ручного привода с рычагом в сборе | |
| 30 | 4***Б | Сальник | |
| 31 | 1***4 | Корпус топливного насоса | |
| 32 | К***А | Прокладка | |
| 33 | К***8 | Винт канала | |
| 34 | 2***8 | Заглушка 16 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
