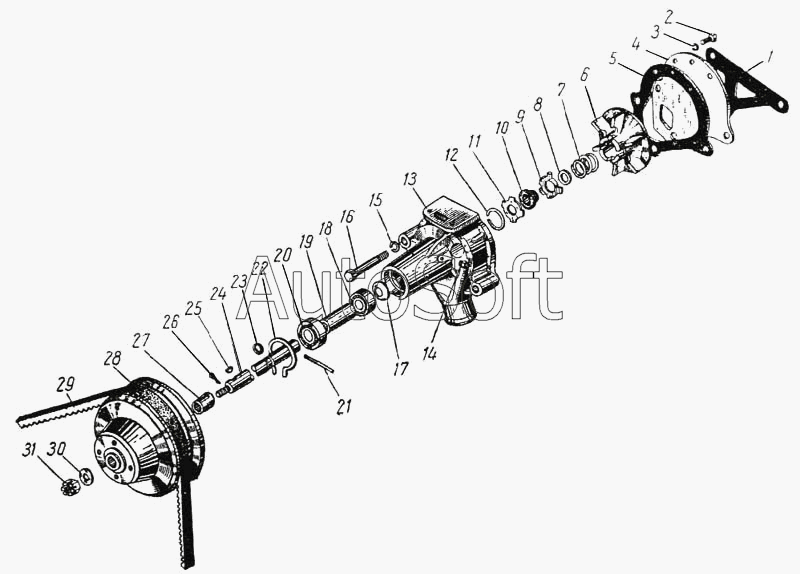

Каталог запасных частей к технике: ЛАЗ 695Б. Водяной насос
16
31
30
29
28
27
26
25
24
23
22
21
20
19
18
17
1
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***8 | Прокладка водяного насоса | |
| 2 | 2***8 | Болт М6х16 | |
| 3 | 2***2 | Шайба 6 пружинная | |
| 4 | 1***5 | Крышка водяного насоса | |
| 5 | 1***6 | Прокладка крышки водяного насоса | |
| 6 | 1***Б | Крыльчатка водяного насоса | |
| 7 | 1***Б | Пружина сальника водяного насоса упорная | |
| 8 | 1***4 | Кольцо манжеты сальника водяного насоса | |
| 9 | 1***Б | Обойма сальника водяного насоса | |
| 10 | 1***А | Манжета сальника крыльчатки водяного насоса | |
| 11 | 1***1 | Шайба крыльчатки водяного насоса упорная | |
| 12 | 1***2 | Кольцо сальника водяного насоса стопорное | |
| 13 | 1***5 | Корпус водяного насоса | |
| 14 | 3***П | Масленка К1/8" | |
| 15 | 2***2 | Шайба 12 пружинная | |
| 16 | 2***П | Болт М12Х65 | |
| 17 | 1***6 | Водосбрасыватель сальника водяного насоса | |
| 18 | 1***0 | Подшипник вала водяного насоса задний | |
| 19 | 1***Б | Втулка подшипников водяного насоса распорная | |
| 20 | 1***1 | Подшипник вала водяного насоса в сборе | |
| 21 | 2***П | Штифт 5Х50 | |
| 22 | 1***3 | Пружина подшипников водяного насоса замочная | |
| 23 | 1***4 | Кольцо валика водяного насоса пружинное | |
| 24 | 1***3 | Валик водяного насоса | |
| 25 | 3***П | Шпонка сегментная | |
| 26 | 2***2 | Шплинт 3Х25 | |
| 27 | 1***6 | Втулка шкива вентилятора | |
| 28 | 1***Г | Шкив вентилятора | |
| 29 | 1***А | Ремень вентилятора | |
| 30 | 3***8 | Шайба 13 | |
| 31 | 2***2 | Гайка М12Х1,25 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
