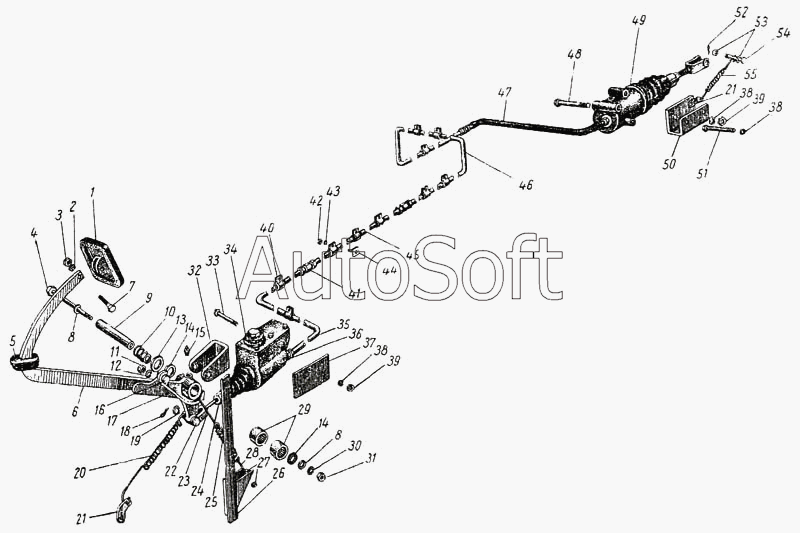

Каталог запасных частей к технике: ЛАЗ 695Б. Педаль и привод выключения сцепления
41
29
30
31
32
33
34
35
36
37
38
38
38
39
39
40
28
42
43
44
45
46
47
48
49
50
51
52
53
54
55
13
1
2
3
4
5
6
7
8
8
9
10
11
12
14
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 695-1602040 | 6***0 | Площадка педали сцепления в сборе | |
| 695-1700010 | 6***0 | Коробка передач в сборе | |
| 695-3724202 | 6***2 | Хомут крепления проводов | |
| 1 | 1***8 | Накладка площадки педали | |
| 2 | 2***2 | Шайба 8 пружинная | |
| 3 | 2***8 | Гайка М8-6Н | |
| 4 | 2***8 | Болт М12х105 | |
| 5 | 1***5 | Муфта пола педалей защитная | |
| 6 | 6***0 | Педаль сцепления в сборе | |
| 7 | 2***8 | Болт М8х22 | |
| 8 | 6***3 | Шайба оси педали сцепления | |
| 9 | 6***Б | Ось педали сцепления | |
| 10 | 6***5 | Пружина оси педали сцепления распорная | |
| 11 | 2***8 | Гайка М10х1 | |
| 12 | 2***2 | Шайба 10 пружинная | |
| 13 | 1***2 | Шайба оси педали сцепления упорная | |
| 14 | 1***8 | Сальник педали сцепления | |
| 15 | 3***П | Масленка в сборе | |
| 16 | 6***7 | Палец вспомогательной пружины педали сцепления | |
| 17 | 1***5 | Серьга вспомогательной пружины педали сцепления | |
| 18 | 2***8 | Шплинт 4х20 | |
| 19 | 2***8 | Шайба 12 | |
| 20 | 6***Б | Пружина педали сцепления оттяжная | |
| 21 | 6***6 | Ушко пружины | |
| 22 | 2***8 | Палец 12х38 | |
| 23 | 3***8 | Вилка | |
| 24 | 2***8 | Гайка М12х1,25 | |
| 25 | 1***2 | Пружина педали сцепления вспомогательная | |
| 26 | 6***1 | Кронштейн вспомогательной пружины педали сцепления в сборе | |
| 27 | 1***8 | Гайка крюка вспомогательной пружины педали сцепления | |
| 28 | 1***5 | Крюк вспомогательной пружины педали сцепления | |
| 29 | 9***4 | Подшипник | |
| 30 | 2***2 | Шайба 12 пружинная | |
| 31 | 2***8 | Гайка М12х1,75 | |
| 32 | 6***4 | Кронштейн педали сцепления | |
| 33 | 2***8 | Болт М10Х85 | |
| 34 | 6***0 | Цилиндр управления сцеплением главный в сборе | |
| 35 | 6***Б | Трубка от манного цилиндра в сборе | |
| 36 | 6***8 | Штуцер | |
| 37 | 6***4 | Кронштейн главного цилиндра управления сцеплением | |
| 38 | 2***2 | Шайба 10 пружинная | |
| 38 | 2***2 | Шайба 10 пружинная | |
| 39 | 2***8 | Гайка М10-6Н | |
| 39 | 2***8 | Гайка М10-6Н | |
| 40 | 6***Б | Хомут | |
| 41 | 6***6 | Муфта соединительная | |
| 42 | 2***8 | Гайка М6-6Н | |
| 43 | 2***2 | Шайба 6 пружинная | |
| 44 | 6***8 | Кронштейн винта в сборе | |
| 45 | 6***Б | Трубка средняя к сборе | |
| 46 | 6***Б | Трубка от цилиндра управления сцеплением в сборе | |
| 47 | 6***Б | Шланг цилиндра управления сцеплением в сборе | |
| 48 | 2***2 | Болт М10Х60 | |
| 49 | 6***0 | Цилиндр управлении сцеплением в сборе | |
| 50 | 6***8 | Кронштейн цилиндра управления сцеплением в сборе | |
| 51 | 2***8 | Болт М10х1,5х25 | |
| 52 | 2***2 | Шплинт 3х20 | |
| 53 | 2***8 | Шайба | |
| 54 | 2***8 | Палец 10х38 | |
| 55 | 6***0 | Пружина рычага вилки выключения сцепления |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
