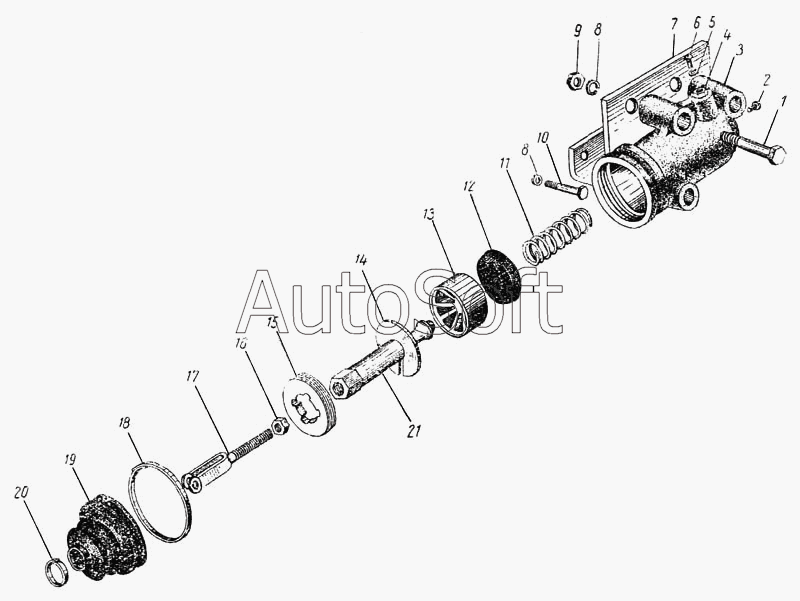

Каталог запасных частей к технике: ЛАЗ 695Б. Цилиндр управления сцеплением
11
21
20
19
18
17
16
15
14
13
12
1
10
9
8
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Болт М10Х60 | |
| 2 | 2***2 | Пробка К3/8" | |
| 3 | 6***0 | Цилиндр управления сцеплением | |
| 4 | 6***7 | Клапан перепускной | |
| 5 | 2***2 | Шайба 5 пружинная | |
| 6 | 2***8 | Винт М5х12 | |
| 7 | 6***8 | Кронштейн цилиндра управления сцеплением в сборе | |
| 8 | 2***2 | Шайба 10 пружинная | |
| 8 | 2***2 | Шайба 10 пружинная | |
| 9 | 2***8 | Гайка М10-6Н | |
| 10 | 2***8 | Болт М10х1,5х25 | |
| 11 | 5***3 | Пружина цилиндра управления сцеплением | |
| 12 | 5***1 | Манжета цилиндра управления сцеплением | |
| 13 | 1***1 | Поршень цилиндра управления сцеплением | |
| 14 | 6***7 | Шайба цилиндра управления сцеплением упорная | |
| 15 | 6***8 | Гайка цилиндра управления сцеплением | |
| 16 | 2***8 | Гайка М10х1 | |
| 17 | 6***9 | Тяга цилиндра управления сцеплением в сборе | |
| 18 | 4***7 | Кольцо защитного колпака стяжное большое | |
| 19 | 4***5 | Колпак главного цилиндра тормоза защитный | |
| 20 | 4***8 | Кольцо защитного колпака стяжное малое | |
| 21 | 6***3 | Шток цилиндра управления сцеплением |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
