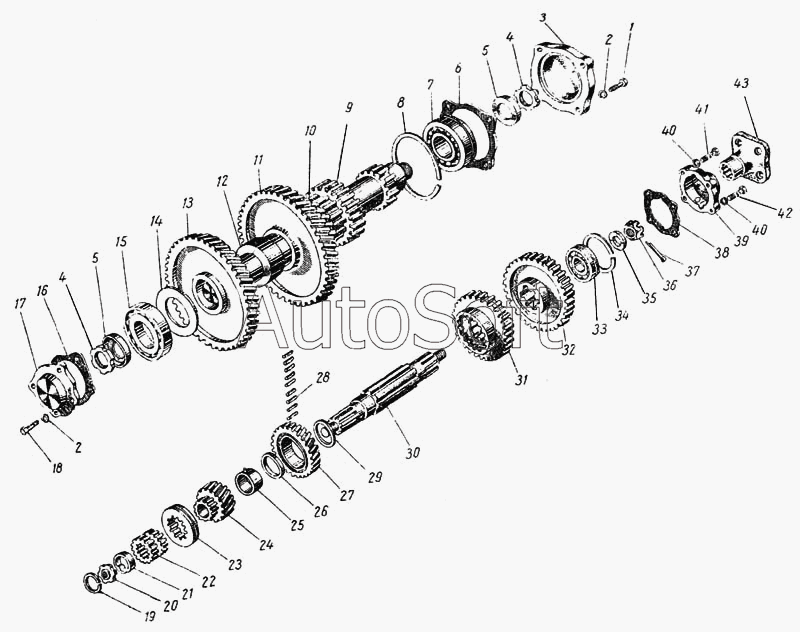

Каталог запасных частей к технике: ЛАЗ 695Б. Промежуточный и вторичный валы коробки передач
1
2
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
33
34
35
36
37
38
39
40
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 120-1701063 | 1***3 | Шайба замочная | |
| 120-1701170 | 1***0 | Шестерня пятой передачи с распорной втулкой в сборе | |
| 120-2402052-А3 | 1***3 | Сальник переднего конца коленчатого вала в сборе | |
| 124-1701142-Г | 1***Г | Крышка заднего подшипника вторичного вала с ведомой шестерней привода спидометра в комплекте | |
| 150В-1701145-Б | 1***Б | Крышка заднего подшипника вторичного вала | |
| 304902-П | 3***П | Шпонка сегментная | |
| 1 | 2***8 | Болт М10х32 | |
| 2 | 2***2 | Шайба 10 пружинная | |
| 3 | 1***4 | Крышка заднего подшипника промежуточного вала | |
| 4 | 1***1 | Гайка подшипника коленчатого вала упорная | |
| 5 | 1***3 | Шайба замочная | |
| 6 | 1***5 | Прокладка крышки | |
| 7 | 1***3 | Подшипник промежуточного нала задний | |
| 8 | 1***5 | Кольцо заднего подшипника стопорное | |
| 9 | 1***8 | Вал коробки передач промежуточный | |
| 10 | 1***1 | Шестерня третьей передачи промежуточного вала | |
| 11 | 1***3 | Шестерня пятой передачи промежуточного вала | |
| 12 | 1***9 | Втулка промежуточного вала распорная | |
| 13 | 1***6 | Шестерня постоянного зацепления промежуточного вала | |
| 14 | 1***0 | Шайба промежуточного вала упорная | |
| 15 | 1***6 | Подшипник промежуточного вала передний | |
| 16 | 1***9 | Прокладка крышки | |
| 17 | 1***8 | Крышка переднего подшипника промежуточного вала | |
| 18 | 2***8 | Болт М10 | |
| 19 | 1***9 | Кольцо подшипника упорное | |
| 20 | 1***1 | Гайка подшипника коленчатого вала упорная | |
| 21 | 1***3 | Шайба замочная | |
| 22 | 1***2 | Шестерня первой передачи | |
| 22 | 1***6 | Каретка четвертой и пятой передач | |
| 23 | 1***7 | Муфта каретки пятой и четвертой передач | |
| 24 | 1***2 | Шестерня пятой передачи со втулкой в сборе | |
| 25 | 1***4 | Втулка вторичного вала распорная со штифтом и сборе | |
| 26 | 1***4 | Шайба шестерни пятой передачи упорная | |
| 27 | 1***1 | Шестерня третьей передачи | |
| 28 | 3***П | Игла подшипника 4Х34 | |
| 29 | 1***0 | Шайба упорная | |
| 30 | 1***5 | Вал коробки передач вторичный | |
| 31 | 1***7 | Шестерня второй передачи | |
| 33 | 1***0 | Подшипник вторичного вала задний | |
| 34 | 1***9 | Кольцо подшипника вторичного вала стопорное | |
| 35 | 3***П | Шайба 28 | |
| 36 | 3***П | Гайка М27Х1,5 | |
| 37 | 2***П | Шплинт 5Х60 | |
| 38 | 1***6 | Прокладка крышки заднего подшипника | |
| 39 | 1***Б | Крышка заднего подшипника вторичного вала с сальником в сборе | |
| 40 | 2***2 | Шайба 10 пружинная | |
| 41 | 3***П | Болт М10Х55 | |
| 42 | 2***8 | Болт М10х32 | |
| 43 | 1***Б | Флянец вторичного вала с отражателями в сборе |
