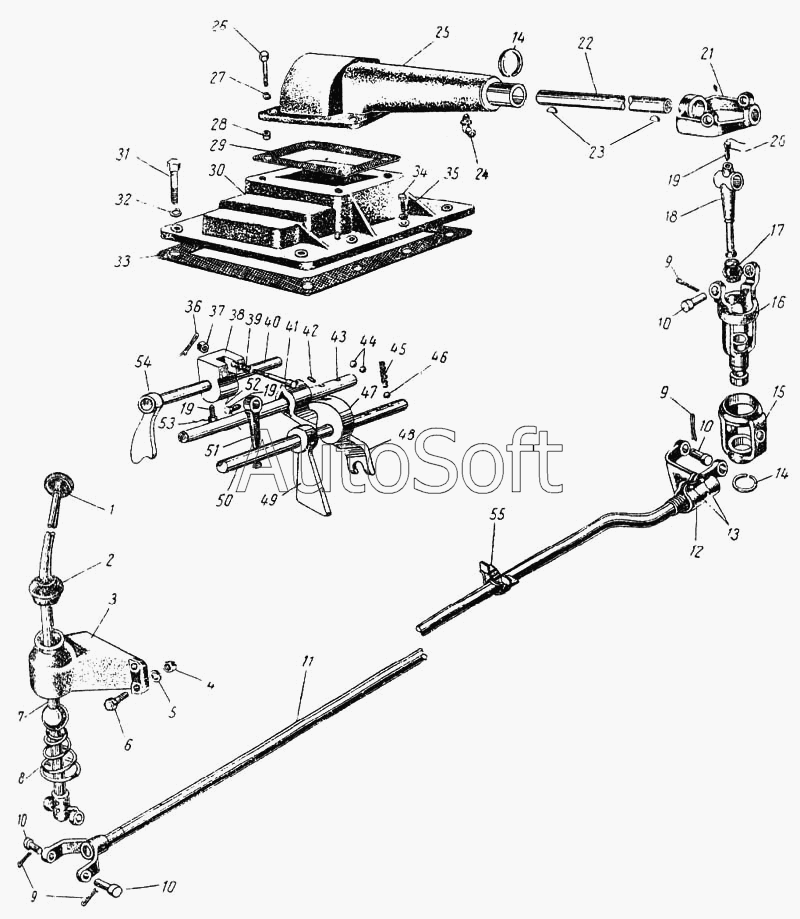

Каталог запасных частей к технике: ЛАЗ 695Б. Механизм переключения и управления переключением передач
1
2
3
4
5
6
7
8
9
9
9
10
10
10
10
11
12
13
14
14
15
16
17
18
19
19
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 120-1702040 | 1***0 | Винт стопорный | |
| 120-1702040 | 1***0 | Винт стопорный | |
| 250510-П8 | 2***8 | Гайка М8-6Н | |
| 252135-П2 | 2***2 | Шайба 8 пружинная | |
| 255886-П | 2***П | Заклепка 4Х10 | |
| 255886-П | 2***П | Заклепка 4Х10 | |
| 258252-П | 2***П | Шплинт-проволока 1,2х150 | |
| 258255-П | 2***П | Шплинт-проволока 1,2х225 | |
| 307900-П | 3***П | Сапун в сборе | |
| 695-1703163 | 6***3 | Обойма заднего подшипника верхняя | |
| 695-1703164-А | 6***А | Вкладыш заднего подшипника верхний | |
| 695-1703166 | 6***6 | Обойма заднего подшипника нижняя | |
| 695-1703168-А | 6***А | Вкладыш заднего подшипника нижний | |
| 1 | 1***9 | Рукоятка рычага переключения передач в сборе | |
| 2 | 1***5 | Чехол рычага переключения передач | |
| 3 | 6***6 | Кронштейн рычага переключения передач | |
| 4 | 2***8 | Гайка М10-6Н | |
| 5 | 2***2 | Шайба 10 пружинная | |
| 6 | 2***8 | Болт М10х28 | |
| 7 | 1***0 | Рычаг переключения передач с крестовиной в сборе | |
| 8 | 1***0 | Пружина рычага переключения передач | |
| 9 | 2***П | Шплинт 4х30 | |
| 10 | 2***8 | Палец 12х28 | |
| 10 | 2***8 | Палец 12х28 | |
| 11 | 6***Б | Тяга управления переключением передач в сборе | |
| 12 | 1***6 | Вилка тяги управления регулировочная | |
| 13 | 2***8 | Болт М8х30 | |
| 14 | 1***4 | Шайба замочная | |
| 15 | 1***9 | Обойма колонки кардана переключения передач | |
| 16 | 1***5 | Колонка кардана переключения передач | |
| 17 | 1***1 | Манжета рычага кардана переключения передач | |
| 18 | 1***9 | Рычаг кардана переключения передач | |
| 19 | 1***0 | Винт стопорный | |
| 19 | 1***0 | Винт стопорный | |
| 20 | 2***П | Шплинт-проволока 1,2х225 | |
| 21 | 1***2 | Обойма кардана переключения передач | |
| 22 | 6***7 | Валик | |
| 23 | 3***П | Шпонка сегментная | |
| 24 | 3***П | Масленка К1/8" | |
| 25 | 6***2 | Крышка механизма управления переключением передач | |
| 26 | 2***8 | Болт М10х28 | |
| 27 | 2***2 | Шайба 10 пружинная | |
| 28 | 1***3 | Кольцо картера сцепления центровочное | |
| 29 | 1***4 | Прокладка крышки механизма управления переключением передач | |
| 30 | 1***5 | Крышка картера коробки передач | |
| 31 | 3***П | Болт М10Х25 | |
| 32 | 2***2 | Шайба 12 пружинная | |
| 33 | 1***4 | Прокладка крышки коробки передач | |
| 34 | 2***8 | Болт М10х32 | |
| 35 | 2***2 | Шайба 10 пружинная | |
| 36 | 2***П | Шплинт 2Х20 | |
| 37 | 3***П | Гайка М8х1 | |
| 38 | 1***А | Головка переключения первой передачи и заднего хода | |
| 39 | 1***8 | Пружина предохранителя | |
| 40 | 1***0 | Стержень переключения первой передачи и заднего хода | |
| 41 | 1***6 | Предохранитель включений заднего хода | |
| 42 | 3***П | Штифт 4,5х16,5 | |
| 43 | 1***4 | Стержень переключения четвертой и пятой передач | |
| 44 | 3***П | Шарик 10 | |
| 45 | 1***6 | Пружина фиксатора стержней переключения | |
| 46 | 3***П | Шарик фиксатора стержней переключения | |
| 47 | 1***А | Головка переключения второй и третьей передач | |
| 48 | 1***3 | Вилка переключения четвертой и пятой передач | |
| 49 | 1***7 | Вилка переключения второй и третьей передач | |
| 50 | 1***4 | Стержень переключения второй и третьей передач | |
| 51 | 1***5 | Рычаг включения кареток коробки передач | |
| 52 | 2***П | Шплинт-проволока 1,2х150 | |
| 53 | 2***П | Шплинт-проволока 1,2Х250 | |
| 54 | 1***4 | Вилка переключения первой передачи и заднего хода | |
| 55 | 6***7 | Подшипник задний в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
