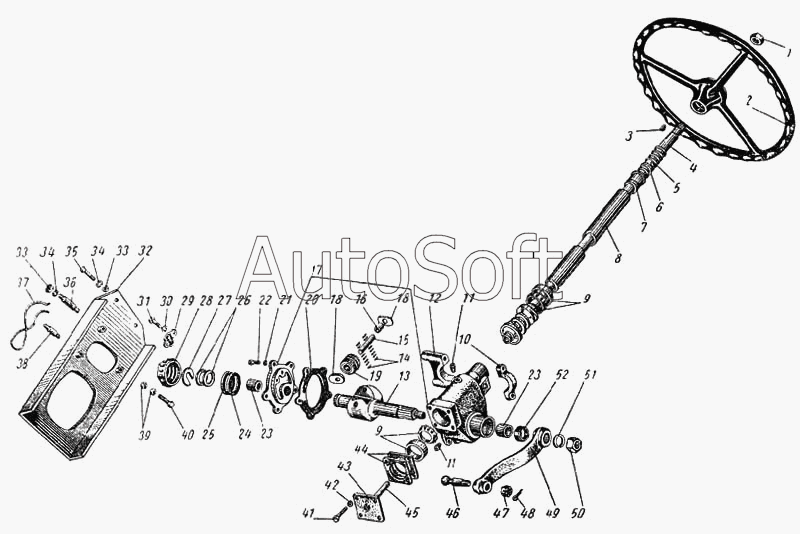

Каталог запасных частей к технике: ЛАЗ 695Б. Управление рулевое
31
38
37
36
35
34
34
33
33
32
39
30
29
28
27
26
26
26
26
44
52
51
50
49
48
47
46
45
26
44
44
44
43
42
41
40
8
7
6
5
4
3
2
1
9
9
17
25
24
23
23
22
21
20
19
18
18
16
15
14
13
12
11
11
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 120-3501064 | 1***4 | Барабан тормозной правый со ступицей в сборе | |
| 120-3501065 | 1***5 | Барабан тормозной левый со ступицей в сборе | |
| 122-3401060 | 1***0 | Вал сошки рулевого управления в сборе | |
| 122-3403024 | 1***4 | Шайба рулевой колонки уплотнительная | |
| 124-3400012 | 1***2 | Руль в сборе | |
| 124-3403022 | 1***2 | Шайба рулевой колонки | |
| 221608-П8 | 2***8 | Винт М6х22 | |
| 250608-П8 | 2***8 | Гайка М6 | |
| 252134-П2 | 2***2 | Шайба 6 пружинная | |
| 1 | 3***П | Гайка М24х1,5 | |
| 2 | 1***5 | Колесо рулевое в сборе | |
| 3 | 1***5 | Шпонка серментная крепления рулевого колеса | |
| 4 | 1***5 | Вал и червяк рулевого управления в сборе | |
| 5 | 1***0 | Пружина подшипника рулевого управления | |
| 6 | 1***8 | Кольцо подшипника рулевого управления разжимное | |
| 7 | 1***0 | Подшипник рулевого управления в сборе | |
| 8 | 1***5 | Труба рулевой колонки | |
| 9 | 1***1 | Подшипник червяка рулевого управления в сборе | |
| 10 | 1***0 | Крышка хомута крепления руля | |
| 11 | 2***П | Пробка РКIII-3/8" | |
| 12 | 1***9 | Корпус хомута крепления руля | |
| 13 | 1***А | Вал сошки рулевого управления | |
| 14 | 1***2 | Игла подшипника ролика | |
| 15 | 1***3 | Ось ролика руля | |
| 16 | 1***8 | Втулка подшипника ролика распорная | |
| 17 | 1***4 | Картер рулевого управления с крышкой и втулками в сборе | |
| 18 | 1***0 | Шайба ролика упорная | |
| 19 | 1***4 | Ролик вала сошки рулевого управления | |
| 20 | 1***4 | Прокладка крышки картера рулевого управления | |
| 21 | 2***2 | Шайба 10 пружинная | |
| 22 | 2***8 | Болт М10х20 | |
| 23 | 1***А | Втулка вала сошки рулевого управления | |
| 24 | 1***0 | Кольцо крышки картера рулевого управления уплотнительное | |
| 25 | 1***1 | Кольцо крышки картера рулевого управления уплотнительное | |
| 26 | 1***1 | Шайба вала сошки рулевого управления регулировочная, толщиной 1 мм | |
| 26 | 1***2 | Шайба вала сошки руля регулировочная толщиной 0,5 мм | |
| 26 | 1***3 | Шайба вала сошки руля регулировочная толщиной 0,2 мм | |
| 26 | 1***4 | Шайба вала сошки руля регулировочная толщиной 0,1 мм | |
| 26 | 1***5 | Шайба вала сошки руля регулировочная толщиной 0,05 мм | |
| 27 | 1***0 | Шайба вала сошки руля упорная | |
| 28 | 1***6 | Гайка крышки картера рулевого управления | |
| 29 | 1***3 | Стопор гайки крышки картера руля | |
| 30 | 2***2 | Шайба 8 пружинная | |
| 31 | 2***8 | Болт М8-6gх20 | |
| 32 | 6***5 | Кронштейн руля со втулками в сборе | |
| 33 | 2***8 | Гайка М12х1,75 | |
| 33 | 2***8 | Гайка М12х1,25 | |
| 34 | 2***2 | Шайба 12 пружинная | |
| 35 | 2***8 | Болт М12х120 | |
| 36 | 3***П | Шпилька М12х1,25х45 | |
| 37 | 2***8 | Шплинт-проволока 1,6х350 | |
| 38 | 6***2 | Шпилька | |
| 39 | 2***8 | Гайка М12х1,75 | |
| 40 | 3***П | Болт М12х70 | |
| 41 | 2***8 | Болт М10х1,5х25 | |
| 42 | 2***2 | Шайба 10 пружинная | |
| 43 | 1***1 | Кышка картера руля нижняя | |
| 44 | 1***5 | Прокладка нижней крышки картера рулевого управления, толщиной 0,5 мм | |
| 44 | 1***6 | Прокладка нижней крышки картера руля толщиной 0,2 мм | |
| 44 | 1***8 | Прокладка нижней крышки картера руля толщиной 0,1 мм | |
| 44 | 1***9 | Прокладка нижней крышки картера руля толщиной 0,05 мм | |
| 45 | 1***4 | Трубка провода сигнала рулевого управления | |
| 46 | 1***2 | Палец сошки рулевого управления шаровой | |
| 47 | 2***8 | Гайка М20х1,5 | |
| 48 | 2***8 | Шплинт 4х40 | |
| 49 | 1***0 | Сошка руля | |
| 50 | 3***П | Гайка М27х1,5 | |
| 51 | 2***П | Шайба пружинная 27 | |
| 52 | 1***А | Сальник вала сошки рулевого управления в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
