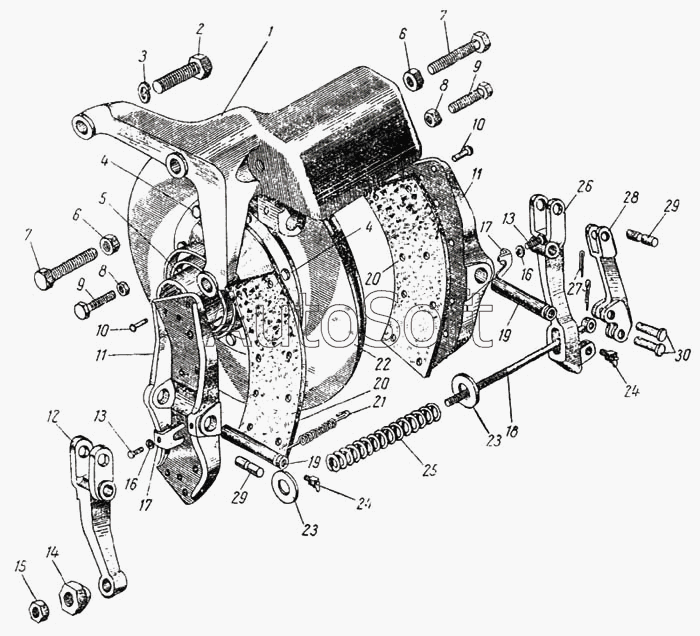

Каталог запасных частей к технике: ЛАЗ 695Б. Ручной тормоз
23
23
15
16
16
17
17
18
19
19
20
20
21
22
14
24
24
25
26
27
28
29
29
30
13
13
12
11
11
10
10
9
9
8
8
7
7
6
6
5
4
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 120-3507015 | 1***5 | Колодка ручного тормоза в сборе | |
| 250510-П | 2***П | Гайка М8 | |
| 252135-П | 2***П | Шайба 8 пружинная | |
| 1 | 1***0 | Кронштейн колодки ручного тормоза | |
| 2 | 3***П | Болт М14Х1,5 | |
| 3 | 2***2 | Шайба 14 пружинная | |
| 4 | 3***П | Болт М8Х35 | |
| 5 | 1***Б | Фланец вала опоры задний с маслоотражателем в сборе | |
| 6 | 2***П | Гайка М10 | |
| 7 | 3***8 | Болт М10Х60 | |
| 8 | 2***П | Гайка М8 | |
| 9 | 3***П | Болт М8Х38 | |
| 10 | 2***П | Заклепка 5Х14 | |
| 11 | 1***8 | Колодка ручного тормоза | |
| 12 | 1***5 | Рычаг колодки ручного тормоза задний | |
| 13 | 2***П | Болт М8Х12 | |
| 14 | 1***6 | Гайка стяжки рычагов колодок ручного тормоза | |
| 15 | 2***8 | Гайка М12х1,25 | |
| 16 | 2***П | Шайба 8 пружинная | |
| 17 | 1***4 | Стопор оси колодки ручного тормоза | |
| 18 | 1***0 | Стяжка рычагов колодок ручного тормоза | |
| 19 | 1***2 | Ось колодки ручного тормоза | |
| 20 | 1***0 | Накладка колодки ручного тормоза фрикционная | |
| 21 | 1***8 | Пружина колодок ручного тормоза стяжная | |
| 22 | 1***2 | Диск ручного тормоза (серый чугун) | |
| 23 | 2***П | Шайба 12 | |
| 24 | 3***П | Масленка К1/8" | |
| 25 | 1***3 | Пружина стяжки рычагов колодки | |
| 26 | 1***8 | Рычаг колодки ручного тормоза передний | |
| 27 | 2***П | Шплинт 4х25 | |
| 28 | 1***Б | Рычаг стяжки колодок ручного тормоза | |
| 29 | 1***0 | Ось рычага колодки ручного тормоза | |
| 30 | 2***П | Палец 12х38 |
