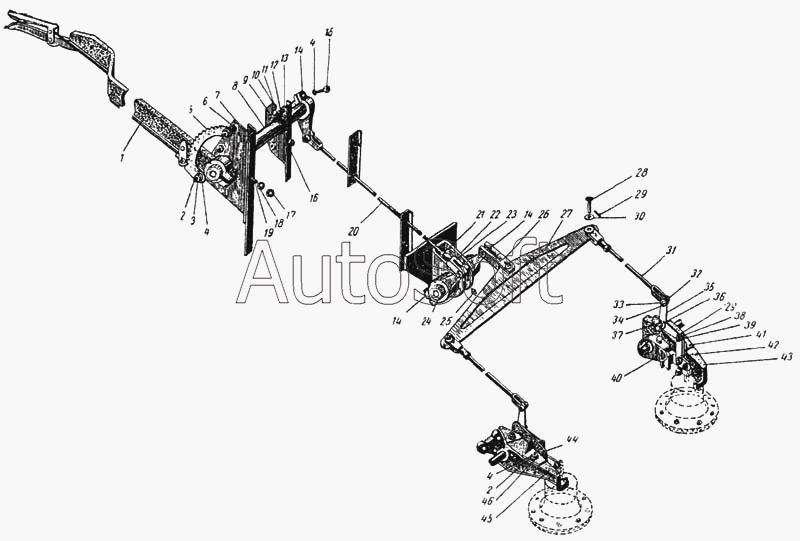

Каталог запасных частей к технике: ЛАЗ 695Б. Рычаг и привод ручного тормоза
33
22
23
24
25
26
27
28
28
29
29
30
31
32
21
34
35
36
37
38
39
40
41
42
43
44
45
46
8
1
2
2
3
4
4
4
5
6
7
9
10
11
12
13
14
14
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 127-3508030 | 1***0 | Собачка рычага ручного тормоза | |
| 209033-П8 | 2***8 | Болт М8х30 | |
| 250510-П8 | 2***8 | Гайка М8-6Н | |
| 251084-П8 | 2***8 | Гайка М5 | |
| 1 | 6***А | Рычаг привода ручного тормоза в сборе | |
| 2 | 2***2 | Болт М10Х60 | |
| 2 | 2***2 | Шайба 10 пружинная | |
| 3 | 2***8 | Гайка М10-6Н | |
| 4 | 2***8 | Гайка М10-6Н | |
| 4 | 2***2 | Шайба 10 пружинная | |
| 4 | 2***2 | Шайба 10 пружинная | |
| 5 | 6***8 | Сектор рычага ручного тормоза | |
| 6 | 6***А | Втулка сектора рычага ручного тормоза распорная | |
| 7 | 6***0 | Кронштейн переднего вала ручного тормоза левый | |
| 8 | 6***Б | Вал привода ручного тормоза передний | |
| 9 | 2***8 | Гайка М10-6Н | |
| 10 | 6***4 | Кронштейн переднего вала ручного тормоза правый | |
| 11 | 2***8 | Болт М10х40 | |
| 12 | 6***1 | Втулка распорная | |
| 13 | 1***8 | Обойма подшипника | |
| 14 | 1***2 | Рычаг вала привода ручного тормоза в сборе | |
| 15 | 2***8 | Болт М10х45 | |
| 16 | 6***5 | Подшипник | |
| 17 | 2***8 | Гайка М8-6Н | |
| 18 | 2***2 | Шайба 8 пружинная | |
| 19 | 2***8 | Болт М8х22 | |
| 20 | 6***В | Тяга привода ручного тормоза передняя в сборе | |
| 21 | 2***8 | Гайка М10х1 | |
| 22 | 6***6 | Подшипник в сборе | |
| 23 | 5***П | Вилка М10Х1 | |
| 24 | 6***2 | Вал ручного тормоза задний | |
| 25 | 3***П | Масленка II-Б-45% | |
| 26 | 6***6 | Вилка сдвоенная | |
| 27 | 6***0 | Коромысла в сборе | |
| 28 | 2***8 | Палец 10х32 | |
| 28 | 2***8 | Палец 10х32 | |
| 29 | 2***2 | Шплинт 3х20 | |
| 29 | 2***2 | Шплинт 3х20 | |
| 30 | 2***2 | Шайба 10 | |
| 31 | 6***Б | Тяга привода ручного тормоза задняя в сборе | |
| 32 | 2***8 | Палец 12х28 | |
| 33 | 2***2 | Шайба 12 | |
| 34 | 2***2 | Шплинт 4х20 | |
| 35 | 6***Б | Рычаг ручного тормоза угловой в сборе | |
| 36 | 6***1 | Шайба | |
| 37 | 2***2 | Шплинт 4Х40 | |
| 38 | 2***8 | Палец 10х30 | |
| 39 | 2***2 | Шайба 10 | |
| 40 | 6***6 | Регулировочный рычаг задний со втулкой в сборе | |
| 41 | 6***Б | Кронштейн углового рычага правый в сборе | |
| 42 | 6***Б | Тяга рычага регулировочная | |
| 43 | 6***В | Кронштейн тормозной камеры и разжимного кулака заднего тормоза, левый | |
| 44 | 6***Б | Кронштейн углового рычага левый в сборе | |
| 45 | 6***В | Кронштейн тормозной камеры и разжимного кулака заднего тормоза правый | |
| 46 | 2***8 | Болт М10х30 |
