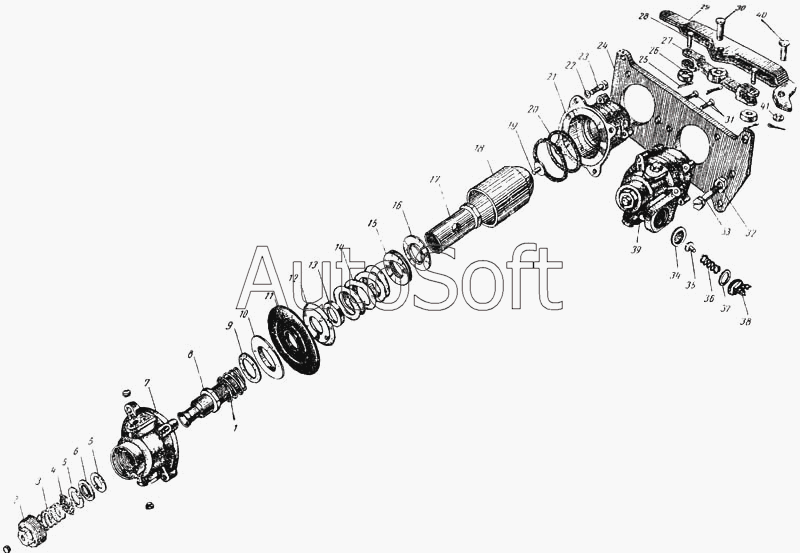

Каталог запасных частей к технике: ЛАЗ 695Б. Тормозной кран
31
21
22
23
24
25
26
27
28
29
30
20
32
33
34
35
36
37
38
39
40
41
10
1
2
3
4
5
6
6
7
8
9
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 122-3508026 | 1***6 | Рукоятка тяги | |
| 695-3514230 | 6***0 | Диафрагма клапана управления с уравновешивающей пружиной в сборе | |
| 1 | 1***5 | Пружина поддиафрагменная | |
| 2 | 6***5 | Пробка клапана | |
| 3 | 6***8 | Пружина клапана | |
| 4 | 6***0 | Клапан в сборе | |
| 5 | 1***А | Прокладка пробки тормозного крана уплотнительная | |
| 6 | 6***2 | Седло клапана | |
| 7 | 1***3 | Крышка нижняя | |
| 8 | 6***5 | Седло выпуска | |
| 9 | 1***6 | Прокладка седла | |
| 10 | 1***4 | Обойма диафрагмы | |
| 11 | 1***0 | Диафрагма клапана | |
| 12 | 1***1 | Шайба диафрагмы | |
| 13 | 1***9 | Шайба уравновешивающей пружины ограничительная | |
| 14 | 1***Б | Пружина уравновешивающая | |
| 15 | 1***9 | Прокладка регулировочная | |
| 16 | 1***5 | Шайба толкателя опорная | |
| 17 | 1***8 | Трубка соединительная | |
| 18 | 1***8 | Цилиндр толкателя | |
| 19 | 1***7 | Пятка толкателя | |
| 20 | 1***4 | Кольцо смазывающее | |
| 21 | 1***1 | Корпус направляющий | |
| 22 | 2***2 | Шайба 8 пружинная | |
| 23 | 2***8 | Болт М8-6gх25 | |
| 24 | 1***0 | Кронштейн крепления клапана | |
| 25 | 2***П | Шплинт 3х15 | |
| 26 | 1***3 | Ролик коромысла | |
| 27 | 1***0 | Коромысло | |
| 28 | 2***8 | Палец 8Х28 | |
| 29 | 1***0 | Рычаг тормозного клапана в сборе | |
| 30 | 2***8 | Палец 10х30 | |
| 31 | 2***8 | Винт М8х25 | |
| 32 | 2***8 | Гайка М8-6Н | |
| 33 | 2***8 | Болт М8х30 | |
| 34 | 1***5 | Диафрагма включателя сигнала «стоп» | |
| 35 | 1***5 | Основание контакта включателя сигнала "стоп" с контактом в сборе | |
| 36 | 1***2 | Пружина основания контакта | |
| 37 | 1***6 | Прокладка контактной колодки включателя сигнала «стоп» | |
| 38 | 1***0 | Колодка контактная в сборе | |
| 39 | 1***3 | Крышка клапана управления тормозами верхняя | |
| 40 | 2***8 | Палец 10Х40 | |
| 41 | 2***8 | Шайба |
